EDITOR

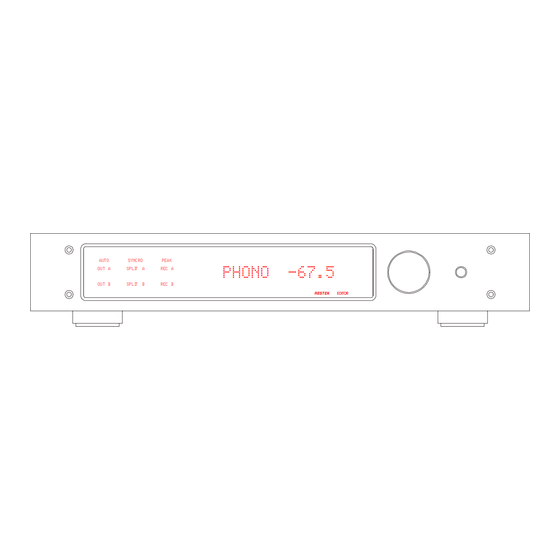

Vorverstärker
AUTO
SYNCRO
PEAK
PHONO
-67.5
OUT A
SPLI T A
REC A
OUT B
SPLI T B
REC B
RESTEK
EDITOR
RESTEK
RESL INK
Ser.-Nr.
230 VAC
fehlt !
50/60 Hz
RISK OF ELECTRIC SHOCK
CAUTION
RESL INK
REMOTE
OUT B
OUT A
IN 9
IN 8
RISK OF ELECTRIC SHOCK
DO NOT OPEN
HANDMADE IN KASSEL - GERMANY

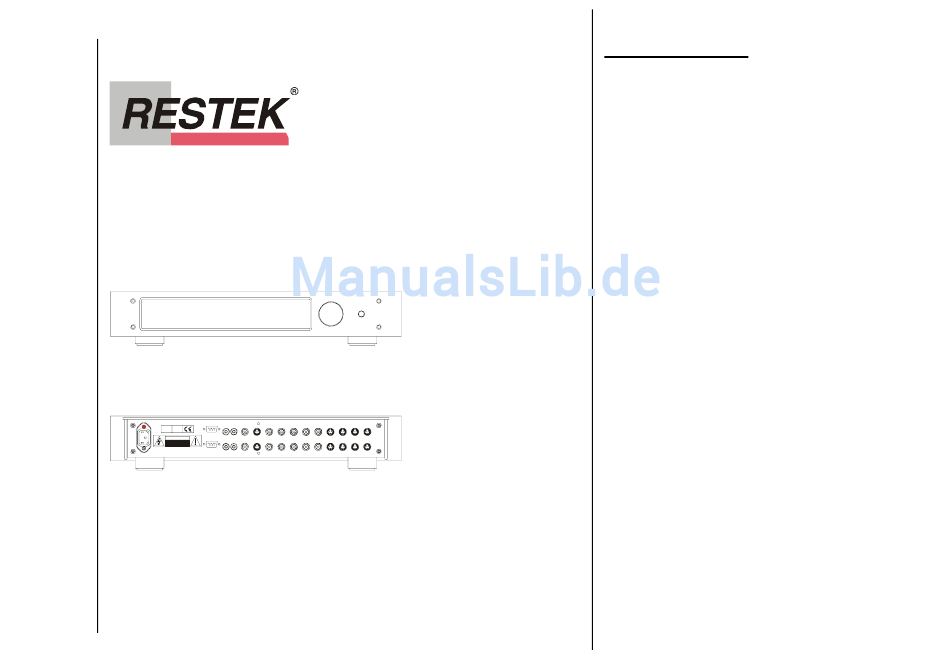

Bedienungsanleitung
Handmade in Kassel Germany
EDITOR
SPLIT OUT B SPLIT IN B SPLIT OUT A SPLIT IN A
L
IN 7
IN 6
IN 5
IN 4
IN 3
IN 2
IN 1
R
REC OUT B
REC IN B
REC OUT A
REC IN A
05/2002
Inhaltsverzeichnis
VORWORT....................................................................................3
ALLGEMEINE SICHERHEITSANGABEN ....................................4
HINWEISE.....................................................................................4
VERSORGUNGSSPANNUNG......................................................6
AUSPACKEN................................................................................6
AUFSTELLUNG............................................................................7
ERSTE SCHRITTE........................................................................8
EINIGES ÜBER DEN EDITOR......................................................9
ÜBERSICHT FRONT ..................................................................11
ÜBERSICHT RÜCKSEITE ..........................................................15
DIE BEDIENUNG ........................................................................18
DAS MENÜ .................................................................................19
DIE FERNBEDIENUNG ..............................................................25
TECHNISCHE DATEN ................................................................28
BLOCKSCHALTBILD .................................................................29
TUNING.......................................................................................30
REMOTE BUCHSEN ..................................................................32
ABMESSUNGEN ........................................................................33
DIE PHONERWEITERUNG ........................................................34
DIE PHONOPLATINE .................................................................36
TECHNISCHE DATEN PHONO..................................................40
RESTEK EDITOR
Seite 2 von 40
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Restek EDITOR
Inhaltszusammenfassung für Restek EDITOR
-
Seite 1: Inhaltsverzeichnis
RESTEK EDITOR Inhaltsverzeichnis VORWORT..................3 ALLGEMEINE SICHERHEITSANGABEN ........4 HINWEISE..................4 VERSORGUNGSSPANNUNG............6 AUSPACKEN................6 AUFSTELLUNG................7 EDITOR Vorverstärker ERSTE SCHRITTE................8 EINIGES ÜBER DEN EDITOR............9 ÜBERSICHT FRONT ..............11 AUTO SYNCRO PEAK PHONO -67.5 OUT A SPLI T A REC A ÜBERSICHT RÜCKSEITE ............15 OUT B SPLI T B... -
Seite 2: Vorwort
Störstrahlung und Störfestigkeit Qualität wiederzugeben. Das Gerät entspricht den Schutzanforderungen auf dem Gebiet Mit dem Vorverstärker EDITOR steht Ihnen daher ein Gerät zur der elektromagnetischen Verträglichkeit, die u.a. in den Richtlinien Verfügung, das in Hinblick auf Bedienungskomfort und 89/336/EWG und FCC, Part 15 aufgeführt sind. -
Seite 3: Versorgungsspannung
Wahrscheinlichkeit sowohl einen Schutz der Umgebung wie auch eine entsprechende Störfestigkeit des Gerätes. Eine absolute Garantie, dass keine unerlaubte Der EDITOR ist intern werksseitig auf 115V oder 230V mit 50 Hz elektromagnetische Beeinträchtigung während des Geräte- bis 60 Hz eingestellt. -
Seite 4: Aufstellung
Lautstärke auf ein sehr kleines Maß einstellen. Nun die Endstufen oder die aktiven Lautsprecherboxen ein- schalten und die Lautstärke auf ein annehmbares Maß mit den VOL + und VOL – Tasten oder dem Lautstärkeknopf am EDITOR einstellen. Seite 7 von 40... -
Seite 5: Einiges Über Den Editor
Alle Teile der Elektronik des EDITOR sind gleichspannungs- gekoppelt, womit es möglich ist, auch tiefste Frequenzen zu Dies hat seinen Grund darin, dass bei einem dem EDITOR übertragen. Dies bedeutet, dass auch im unteren Frequenz- entsprechenden hohen Niveau der anderen Anlagekomponenten, spektrum verzerrungsfrei und phasenstarr übertragen wird. -
Seite 6: Übersicht Front
Übersicht Front Dieser Multifunktionsknopf ist die zentrale Bedieneinheit am Gerät selbst. Im Grundzustand lässt sich die Lautstärke Die Front des EDITOR ist klar und übersichtlich gegliedert und einstellen. Mit Hilfe des integrierten Druckkontaktes lassen ermöglicht durch den Multifunktionsknopf umfassende Einstell- sich durch eine Menüstruktur viele Funktionen des Gerätes... - Seite 7 Diese Anzeigen signalisieren, dass der jeweilige Ausgang eingeschaltet ist. SYNCRO Der EDITOR verfügt intern über zwei getrennte Laut- stärkeregler. Wenn SYNCRO ON ist, werden beide Regler synchron lauter oder leiser gestellt. Sollte SYNCRO OFF eingeschaltet sein, so kann am Multifunktionsknopf ein zu- sätzlicher Menüpunkt aufgerufen werden, mit dem dann der...
-
Seite 8: Übersicht Rückseite
RESTEK EDITOR einem maximalen Strom von 40 mA oder durch einen Übersicht Rückseite potentialfreien Kontakt. An der Rückseite des EDITOR erfolgt der Anschluss der OUT B Stromversorgung und der Peripheriegeräte. Dies sind die Ausgänge zum Anschluss an einen Endverstärker oder an aktive Lautsprecherboxen mit unsymmetrischer Beschaltung über die Cinch-Buchsen. -
Seite 9: Die Bedienung
SPLIT IN A, SPLIT OUT A, REC IN A und REC OUT A Die Bedienung Diese Buchsen ermöglichen den symmetrischen Anschluss eines Equalizers oder Recorders über Mini-XLR- Alle Einstellungen des EDITOR erfolgen über den großen Dreh- Stecker. und Druckknopf auf der Front des Vorverstärkers. Durch Links- und Rechtsdrehen kann die Lautstärke des IN 1 bis IN 4 Vorverstärkers beeinflusst werden. -
Seite 10: Das Menü
RESTEK EDITOR RESTEK EDITOR TUNER 38.5 Das Menü Standardanzeige mit dem angewählten Eingang und der Lautstärke. Die Lautstärke kann von 0,0 bis 99,5 verändert Die einzelnen Menüpunkte werden mit jedem Knopfdruck der werden. Als Text wird entweder die Anzeige Reihe nach aufgerufen. -
Seite 11: Mode Normal
RESTEK EDITOR RESTEK EDITOR BAL B +0.0 MODE NORMAL NORMAL In der Stellung stehen die Eingänge IN 3, IN 4, Die Balance des Ausganges OUT B kann in einem Bereich IN 5 und IN 6 als „normale“ Eingänge zur Verfügung und von –3 dB bis +3 dB verändert werden. - Seite 12 RESTEK EDITOR RESTEK EDITOR Funktion MONITOR ON oder MONITOR OFF mit dem LEVEL B +0.0 Multifunktionsknopf in einem dann neuen Menüpunkt an- und ausgeschaltet werden. Der Ausgangspegel von OUT B kann in einem Bereich von –6 dB bis +6 dB angepasst werden. Bei der Verwendung...
-
Seite 13: Die Fernbedienung
Die Fernbedienung Durch Drücken dieser Taste wird die Fernbedienung für den Gebrauch mit dem Vorverstärker umgeschaltet. Dieser Die Fernbedienung DIRIGENT ist zur Fernsteuerung des EDITOR Zustand bleibt gespeichert. Sollte, aus welchen Gründen vorgesehen. auch immer, zwischenzeitlich die Taste TUNER, CD oder AUX gedrückt worden sein, so muss die Fernbedienung für... -
Seite 14: Technische Daten
: 2 x 10 V < 40 mA ON und OFF 2 x potentialfreier Kontakt Diese Tasten schalten sämtliche RESTEK Geräte ein und Frequenzgang : 0 Hz ... 230 kHz bei –3 dB aus, unabhängig davon, für welches Gerät die Fernbedienung voreingestellt wurde. -
Seite 15: Blockschaltbild
In High End Kreisen ist es manchmal wünschenswert ein Gerät Im Blockschaltbild sind die Schaltwege aufgeführt, um die nachträglich zu „tunen“. Funktionsweise zu verdeutlichen. Die Ausgangsstufe des EDITOR kann deshalb mit verschiedenen Operationsverstärkern ausgestattet werden, um kleinere klangliche Veränderungen durchzuführen. Werksseitig werden Operationsverstärker vom Typ OPA 134 von Burr Brown eingesetzt. -
Seite 16: Remote Buchsen
Nach dem Austausch der Operationsverstärker und der richtigen Anpassung mit den Jumpern muss die Offsetspannung mit den Potentiometern P1, P2 und P3 abgeglichen werden. Dazu muss der EDITOR eingeschaltet und die Lautstärke auf dem kleinsten Wert eingestellt sein. Sollten 2 Spannungsausgänge oder 2 potentialfreie Kontakte nicht ausreichen, so können die Remotebuchsen umkonfiguriert... -
Seite 17: Abmessungen
RESTEK EDITOR RESTEK EDITOR Abmessungen Die Phonerweiterung Die optional erhältliche Phonovorstufe wird fest auf den Eingang IN 7 verdrahtet, daher kann ein Plattenspieler auch nur an diesem Eingang betrieben werden. Die Textzuordnung sollte dann auf PHONO umgestellt werden. AUTO SYNCRO... -
Seite 18: Die Phonoplatine
RESTEK EDITOR RESTEK EDITOR Mit einem CD Player die Wiedergabelautstärke von CD und Die Phonoplatine Schallplatte vergleichen. Bei wesentlichen Unterschieden kann die Lautstärke mit den kleinen Schaltern angepasst werden, sollte jedoch nicht mehr als ± 8 dB betragen. Bei kleineren Die optional erhältliche RIAA Phonoerweiterung als Bildsymbol für... -
Seite 19: Die Einstellungen
RESTEK EDITOR RESTEK EDITOR Die ohmschen Belastungen werden für den linken Kanal mit dem Die Einstellungen Schalterblock S4 = und für den rechten Kanal mit S1 = eingestellt. Die Verstärkung wird für den linken Kanal mit dem Schalterblock Widerstand Sx-1... -
Seite 20: Technische Daten Phono
RESTEK EDITOR RESTEK EDITOR Widerstand Sx-1 Sx-2 Sx-4 Sx-4 Sx-5 Sx-6 Sx-7 Sx-8 Technische Daten Phono 640R 650R 660R : 10 Hz ... 20 kHz bei ± 0,2 dB 670R Frequenzgang 680R 690R Klirrfaktor : < 0,005% 700R 710R 720R Geräuschspannungsabstand...
