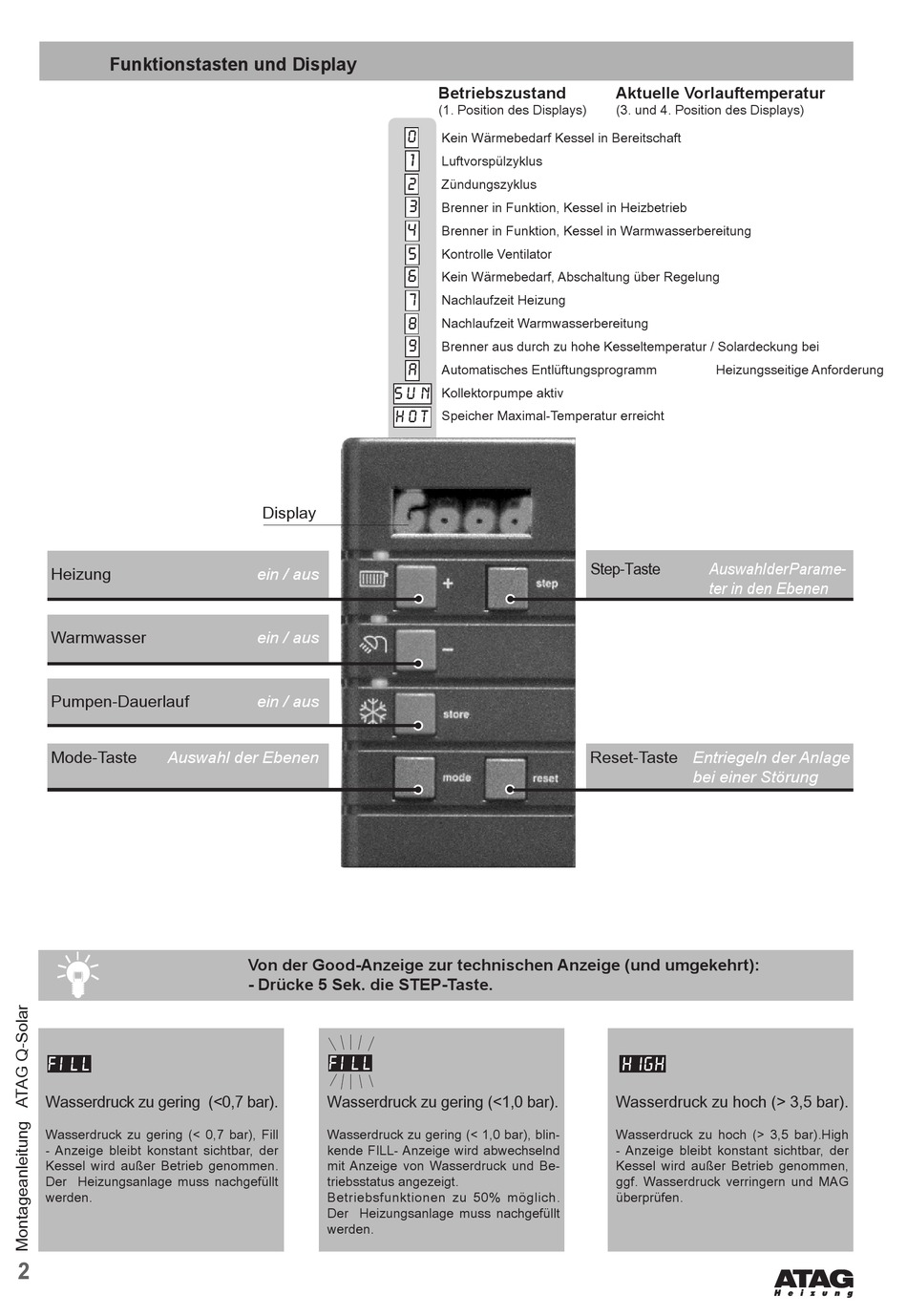

Funktionstasten und Display
Heizung
Warmwasser
Pumpen-Dauerlauf
Mode-Taste
Auswahl der Ebenen
Wasserdruck zu gering (<0,7 bar).
Wasserdruck zu gering (< 0,7 bar), Fill
- Anzeige bleibt konstant sichtbar, der
Kessel wird außer Betrieb genommen.
Der Heizungsanlage muss nachgefüllt
werden.
2
0
1
2
3
4
5
6
7
8
9
A
Sun
Hot
Display
ein / aus
ein / aus
ein / aus
Von der Good-Anzeige zur technischen Anzeige (und umgekehrt):
- Drücke 5 Sek. die STEP-Taste.
Wasserdruck zu gering (<1,0 bar).
Wasserdruck zu gering (< 1,0 bar), blin-
kende FILL- Anzeige wird abwechselnd
mit Anzeige von Wasserdruck und Be-
triebsstatus angezeigt.
Betriebsfunktionen zu 50% möglich.
Der Heizungsanlage muss nachgefüllt
werden.
Betriebszustand
(1. Position des Displays)
Kein Wärmebedarf Kessel in Bereitschaft
Luftvorspülzyklus
Zündungszyklus
Brenner in Funktion, Kessel in Heizbetrieb
Brenner in Funktion, Kessel in Warmwasserbereitung
Kontrolle Ventilator
Kein Wärmebedarf, Abschaltung über Regelung
Nachlaufzeit Heizung
Nachlaufzeit Warmwasserbereitung
Brenner aus durch zu hohe Kesseltemperatur / Solardeckung bei
Automatisches Entlüftungsprogramm
Kollektorpumpe aktiv
Speicher Maximal-Temperatur erreicht
Step-Taste
Reset-Taste
Aktuelle Vorlauftemperatur
(3. und 4. Position des Displays)
Heizungsseitige Anforderung
Auswahl der Parame-
ter in den Ebenen
Entriegeln der Anlage
bei einer Störung
Wasserdruck zu hoch (> 3,5 bar).
Wasserdruck zu hoch (> 3,5 bar).High
- Anzeige bleibt konstant sichtbar, der
Kessel wird außer Betrieb genommen,
ggf. Wasserdruck verringern und MAG
überprüfen.
