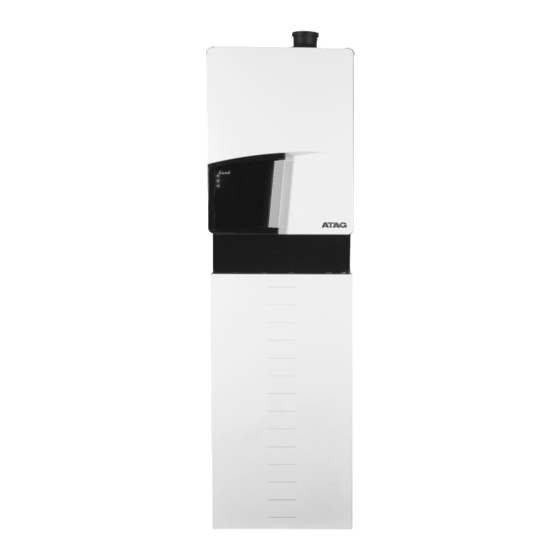

- Seite 1 M o n t a g e a n l e i t u n g Q-Solar...
-
Seite 2: Funktionstasten Und Display
Funktionstasten und Display Betriebszustand Aktuelle Vorlauftemperatur (1. Position des Displays) (3. und 4. Position des Displays) Kein Wärmebedarf Kessel in Bereitschaft Luftvorspülzyklus Zündungszyklus Brenner in Funktion, Kessel in Heizbetrieb Brenner in Funktion, Kessel in Warmwasserbereitung Kontrolle Ventilator Kein Wärmebedarf, Abschaltung über Regelung Nachlaufzeit Heizung Nachlaufzeit Warmwasserbereitung Brenner aus durch zu hohe Kesseltemperatur / Solardeckung bei... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ............................4 Gesetze, Vorschriften, Normen und Hinweise ..............5 Sicherheitshinweise ........................6 Lieferumfang ..........................7 Funktionsbeschreibung ........................8 Montage des Kessels ........................9 Abmessungen des Kessels ....................10 Anschluss des Kessels ........................ 11 Heizungssystem ........................12 Ausdehnungsgefäß ......................13 Fußbodenheizungssuteme ....................14 Gasseitiger Anschluss .......................14 Brauchwasserseitiger Anschluss ..................14 Kondensatseitiger Anschluss ...................15 Abgasseitiger Anschluss ....................16 6.7.1 Wichtige Hinweise für Zuluft-/Abgassysteme ..............17... -
Seite 4: Einleitung
Sie diese Erläuterung mit der Übergabe der Bedienungsanleitung und den Gewährleistungsbedingungen. Das Typenschild des ATAG Q-Solar ist werksseitig auf der linken Kesselseite (nach Abnahme der oberen Verkleidung) des Gerätes angebracht. Mit den Angaben auf dem Typenschild sind die Anforderungen für die Aufstellung in Bezug auf die Gasart, anliegende Netzspannung, sowie das Luft-Abgas-System zu überprüfen. -
Seite 5: Gesetze, Vorschriften, Normen Und Hinweise
Energie- versorgungsunternehmen und der unteren Wasserbehörde sind ebenfalls zu beachten Der ATAG Q-Solar ist ausschließlich als Heizkessel mit Brauchwasserbereitung für Wohnungen, Ein- und Zweifamilienhäuser (je nach Planung) geeignet. Das Gerät ist nach allen installationstechnischen Normen und Vorschriften und nach dieser Montageanleitung, die Bezug auf die Teile des Kessels und des Speichers haben, anzuschließen. -
Seite 6: Sicherheitshinweise
Ein Berührungsschutz nach DIN18160-1 ist nicht erforderlich. Abweichende Vorschriften der einzelnen Bundesländer sind zu beachten. Den ATAG Q-Solar-Kessel nicht ohne Verkleidung in Betrieb nehmen. Ausnahmen sind Kontroll- und Einstellarbeiten (siehe Kapitel 12). Elektrische oder elektronische Bauteile sind nicht mit Wasser in Berührung zu bringen. -
Seite 7: Lieferumfang
Anlagennutzer und Heizungsfachbetrieb entstehen. Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Fachkräften mit geeignetem Werkzeug und kalibrierten Messgeräten ausgeführt werden. Der Austausch von Bauteilen darf nur mit originalen ATAG-Ersatzteilen erfolgen. Lieferumfang Die Anlage wird als 2-Colli-System ausgeliefert. Die Pakete sind wie folgt... -
Seite 8: Funktionsbeschreibung
Funktionbeschreibung Der ATAG Q-Solar ist ein geschlossener, kondensierender und vollmodulierender Gas-Brennwertkessel mit einem Edelstahl-Solar-Speicher. Der ATAG Q-Solar ist ein Heizkessel mit keramischem Flächenbrenner für Geschlossener Kessel raumluftabhängige (Gasfeuerstätte Typ B) und raumluftunabhängige (Gasfeuerstätte Mit Hilfe des Typ C) Betriebsweise. Der Kessel ist mit einem hochwertigen Edelstahl-Glattrohr-... -
Seite 9: Montage Des Kessels
Leitungen zu reduzieren, sollte der Speicher so nah wie möglich bei den Kollektoren und an den Brauchwasserzapfstellen installiert werden. Der Q-Solar muss auf einem flachen waagerechten Untergrund stehen. Die Mindestabstände vom Kessel zu Wänden und Decke sind im Interesse einer reibungslosen Montage, Demontage, Wartung und Zugänglichglichkeit des Gerätes... -
Seite 10: Abmessungen Des Kessels
Abgassystem ø80/125: min. 350 mm ø100/150:min. 480mm Q-Solar Kesseltyp Q25SC200 Q25SC380 Q38SC200 Q38SC380 Bild 2 Maße Q-Solar (Siehe Tabelle 1 und 2) A Höhe gesamt 1880 1860 B Höhe Speicher 1820 1830 C Breite D Tiefe 1040 E Abgasstutzen F Abgasstutzen... -
Seite 11: Anschluss Des Kessels
Anschluss des Kessels Der Kessel verfügt über Anschlussleitungen, die durch Verdrehen der Winkelverschraubungen sowohl links als auch rechts vom Kessel angeschlossen werden können (Leitungen sind für den Anschluss links vormontiert). Heizungsleitungen Die Heizungsleitungen werden mit den im Beipack vorhandenen Schneidring- verschraubungen (1xT-Stück) 28 mm x1"... -
Seite 12: Heizungssystem
6.1 Heizungssystem Installieren Sie den Heizkessel laut den heutigen gültigen Bestimmungen. Die Kesselleitungen können mittels Leitungssatz an die Installation angeschlossen werden. Für den Anschluss an dickwandige Rohre (geschweißt oder geschraubt) müssen Übergangsstücke verwendet werden. Schweiß- oder Lötverbindungen sind unzulässig, hierbei wird der Kessel beschädigt und der Gewährleistungsanspruch erlischt. -
Seite 13: Füllwasserqualität
Das Volumen des Ausdehnungsgefäßes ist auf den Wasserinhalt der Heizungsanlage abzustimmen. Der Vordruck ist abhängig von der Installationshöhe über dem Ausdehnungsgefäß (Tabelle 4). Die Q-Solar ist mit einem Ausdehnungsgefäßanschluss ausgerüstet. Dieser Anschluss steht in Verbindung mit dem Dreiwegeventil und der Heizungspumpe. Hiermit wird verhindert das Ausdehnungswasser, bei der Warmwasserbereitung Ausdehnungsgefäß... -
Seite 14: Fußbodenheizungssysteme
Vor Inbetriebnahme des Kessels muss sichergestellt sein, dass eventuell vorhandene Schmutzreste aus der Gasleitung entfernt werden! Die Geräteserie Q-Solar ist geeignet für den Betrieb mit Erdgas E-LL mit ein Gasdruck > 20 mbar. Kontrollieren Sie nach Wartungsarbeiten am Kessel immer alle gasführende Teilen auf Ihre Dichtheit mittels Lecksuchspray. -
Seite 15: Kondensatseitiger Anschluss
Die Einleitung von Kondensat in regenwasserführende Systeme ist nicht gestattet. Vor Inbetriebnahme des Q-Solar ist der im Kessel integrierte Siphon mit Wasser zu füllen. Das erfolgt durch Einfüllen von 0,3 ltr. Wasser im Innenmantel in den Bereich der Ausblaseleitung des Sicherheitsventiles. -
Seite 16: Abgasseitiger Anschluss
6.7 Abgasseitiger Anschluss Detaillierte Beispiele der verschiedenen Lösungsvarianten für Zuluft-/Abgassysteme finden Sie auf der nachfolgende Seite. Diese Unterlage wird ständig überarbeitet und den neuesten Bestimmungen ange- paßt, wobei sich nicht mit Sicherheit ausschließen lässt, dass Verordnungen Gültigkeit erhalten, die bei der Drucklegung nicht bekannt waren. Auch aus diesem Grund ist eine Kontaktaufnahme mit dem jeweils zuständigen Bezirksschornsteinfegermeister bzw. -
Seite 17: Wichtige Hinweise Für Zuluft-/Abgassysteme
6.7.1 Wichtige Hinweise für Zuluft-/Abgassysteme Systemzertifizierung Die ATAG Gas- Brennwertgeräte und die darauf abgestimmten Zuluft- und Abgas- systeme bieten alle nur denkbaren Aufstellungsvarianten für eine raumluftabhängige und raumluftunabhängige Betriebsweise. Eine Systemzertifizierung von Feuerstätte und Abgasanlage nach der Gasgerätericht- linie 90/936/EWG liegt vor. Die gemeinsamme Zulassung von Abgassystem und Wä- rmeerzeuger ist durch die entsprechende CE-Nummer dokumentiert: 0063BR3405, 0063BQ3021, 0063AS3538 und 0063AU3110. -
Seite 18: Abgaslängen-Ermittlung
Für die Planung, Installation und den Betrieb der Abgasanlage müssen unbedingt die nachfolgend aufgeführten Vorschriften beachtet werden. Kehr- und Überprüfungsordnungen der Bundesländer Allgemeine bauaufsichtliche Zulassungen Feuerungsverordnung der Bundesländer Bauordnung der Bundesländer Montageanleitung der Hersteller ATV-Merkblatt M251 DVGW-TRGI Hinweise Die maximal zulässige Länge der Abgasleitung ergibt sich aus dem Durchmesser, der Anzahl der Umlenkungen sowie dem Gerätetyp bzw. -
Seite 19: Solarausdehnungsgefäß
6.8 Solarausdehnungsgefäss Im Q-Solar ist ein 18 Liter Ausdehnungsgefäss für die Solaranlage integriert. Das Ausdehnungsgefäss ist bei der Planung der Solaranlage zu beachten / prüfen. 6.9 Kollektorpumpe Die Kollektorpumpe ist werksseitig auf eine Förderhöhe von 4 Metern eingestellt. Falls eine größere Förderhöhe erforderlich sein sollte, ist die Brücke (Siehe Bild 5) zu versetzen. -
Seite 20: Elektrischer Anschluss
Eine weitere Möglichkeit bietet die Raumtemperaturreglung. Sie kan über einen potentialfreien Anschluss im Control Tower realisiert werden. Die ATAG Regelungen BrainQ und MadQ können in Verbindung mit einem Außenfühler (ARV12) den Kessel witterungs- und zeitgesteuert regeln. Die als digitale Raumstation (Raumeinfluss möglich) ausgeführte Regelung wird mit einem 2-adrigen Kabel an... -
Seite 21: Elektrische Anschlüsse Speicher-Kessel
7.1 Elektrische Anschlüsse Speicher-Kessel Folgende Komponenten sind nach Bild 7 und 8 anzuschließen: Kollektorfühler Solar T 7 Das Fühlerkabel durch die Führung A an der Seite des Kessels führen und an der Lüsterklemme mit dem grünen Fühlerkabel anschließen. Speicherfühler Solar T 6 Das rote Fühlerkabel des Speichers durch Führungsplatte B stecken und an der Lüsterklemme anschließen. -
Seite 23: Außensensor
10 m verlängert wurde. 48.250 107,79 Wenn dies der Fall ist, muss eine Korrektur 43.750 39.750 111,67 der Parametereinstellungen ausgeführt 36.150 115,54 werden. Dazu ist Kontakt mit der ATAG 32.900 Heizungstechnik GmbH aufzunehmen. 119,4 29.950 123,24 27.350 127,08 24.950 130,9 22.800... -
Seite 24: Kesselregelung
Kesselregelung Der Kessel ist ausgestattet mit einer selbststeuernden Regelung, dem sogenannten Control Management System (CMS). Nach dem Einstecken des Netzsteckers in die Wandsteckdose geht der Kessel in Betrieb sobald eine der Funktionstasten bedient wird und das Display wird den betreffenden Status anzeigen. Sollte die Anlage noch nicht mit Heizungswasser gefüllt sein, zeigt das Display FILL an. -
Seite 25: Schornsteinfeger - Information
Um elektrische Energie zu sparen, kann der Pumpen-Dauerlauf „aus” bleiben. Wahl zwischen technischer Anzeige und Good-Anzeige. Drücken Sie die STEP-Taste 5 Sekunden ein. Das Display wechselt von der Good-Anzeige zur technischen Anzeige oder umgekehrt. • Mode-Taste. Durch kurzes Eindrücken kann eine Auswahl in der Bedienebene "PARA" abgerufen werden. -
Seite 26: Solarmodul
8.3 Solarmodul Im Control Tower befindet sich neben dem Control Management System (CMS) für die Kesselregelung auch das Solarmodul für die Regelung des Kollektorkreises (T- Regelung) und der Heizungsunterstützung (T-Regelung). Diese Regelung arbeitet völlig unabhängig von der Kesselregelung und ist durch den Hauptschalter im CMS ab- und zuschaltbar. -
Seite 27: Warmwasserversorgung
Das Befüllen und Entlüften des Kollektorkreises erfolgt nach den technischen Angaben des Kollektorherstellers. Wenn die Solaranlage in Betrieb genommen werden soll, muss zusätzlich der Hauptschalter (Solaranlage) eingeschaltet werden. Es ist möglich den Kessel ohne angeschlossenen oder gefüllten Kollektorkreis zu betreiben. Dazu ist Kontakt mit der ATAG Heizungstechnik GmbH aufzunehmen. -
Seite 28: Inbetriebnahme
Inbetriebnahme Bevor der Kessel in Betrieb geht, muss die gesamte Heizungsanlage entlüftet werden. Bitte öffnen Sie die Gasabsperrung des Kessels. Alle Kessel werden auf 9% CO (4,7% O ) voreingestellt ausgeliefert. Bei der Inbetriebnahme ist eineCO -Kontrollmessung vorzunehmen (siehe Kapitel 12.2) 10.1 Heizungssystem Sollte eine Wärmeanforderung vorliegen und die Taste (Heizung) steht auf ein,... -
Seite 29: Einstellung Ändern
Einstellung ändern Drücken Sie 5 Sekunden auf die MODE Taste SCHRITT 1 Das Display zeigt den Code gefolgt durch eine beliebige Zahl Stellen Sie mit Hilfe der + oder – Taste den Code C123 ein. SCHRITT 2 Drücken Sie auf die Store Taste um den Code zu bestätigen (Code blinkt 1 x) SCHRITT 3 Sie haben nun Zugang zu Fachmannebenen mit den folgenden 4 Möglichkeiten. - Seite 30 Min. Pumpenleistung Heizung 25-100 % Q38SC: 60% Q25SC: 75% Max. Pumpenleistung Heizung 40-100 % Q38SC: 100% Adressen-Auswahl Interface: Keine Funktion ATAG Busraumthermostat (BrainQ, MadQ) Kaskade-Aufstellung Geräte 1 bis 8 00 - 07 Info-Modus INFO Wert Beschreibung °C Vorlauftemperatur T1 °C Rücklauftemperatur T2...
-
Seite 31: Service-Modus
Pumpenleistung während der Störung Tabelle 7 * Die gekennzeichneten Parameter in Tabelle7 brauchen in Verbindung mit der ATAG BrainQ nicht verändert werden. Der Großteil der Parameter wird von der Regelung automatisch eingestellt. Details sind aus der Montageanleitung BrainQ/MadQ zu entnehmen Außentemperatur in °C... -
Seite 32: Außerbetriebnahme
Alle Arbeiten am Gerät und an der Heizungsanlage (Montage, Wartung,Reparatur) dürfen nur von autorisierten Fachkräften mit geeignetem Werkzeug und kalibrierten Messgeräten ausgeführt werden. Der Austausch von Bauteilen darf nur mit originalen ATAG-Ersatzteilen erfolgen. Der Gas-Hauptabsperrhahn ist zu schließen und gegen wiedereinschalten zu sichern. -
Seite 33: Kontrolle Auf Verschmutzung
12.1 Kontrolle auf Verschmutzung Um feststellen zu können, ob der Kessel während seiner Lebensdauer verschmutzt wurde, empfehlen wir bei der Inbetriebnahme den maximalen Überdruck in der Venturieinheit zu messen und zu notieren. Dieser Einstellwert ist bei jeder Kesselanlage unterschiedlich. Um diesen Wert messen zu können, sollten Sie die folgenden Handlungen ausführen: Drücken Sie 5 Sekunden die Mode-Taste gedrückt (Technische Anzeige). -
Seite 34: Coo
12.2 CO -Kontrolle Bei allen Geräten wird die CO oder O -Einstellung im Werk voreingestellt. Bei der Inbetriebnahme ist eine CO oder O -Kontrollmessung durchzuführen. Mit den folgenden Schritten kann der CO -Wert kontrolliert werden: Drehen Sie die Schraube der schwarzen Abdeckkappe die auf der Gasarmatur befesstigt ist, heraus und entfernen Sie die Abdeckkappe. -
Seite 35: Wartungseinzelheiten
12.3 Wartungseinzelheiten Um eine Wartung durchzuführen sollten Sie die folgenden Punkte beachten. Verkleidung entfernen Um eine Wartung am Kessel auszuführen, muss die Verkleidung abgenommen werden. Hinter der Tür ist die Verkleidung mit einer Schraube gesichert. Nach dem Lösen der Schraube, kann die Verkleidung durch kurzes anheben und nach vorne ziehen demontiert werden Die Verkleidung des Gerätes besteht aus Metall- und Kunststoffteilen, die mit einem normalen (nicht agressiven) Reinigungsmittel zu reinigen sind. -
Seite 36: Wartungsintervalle
-Kontrolle sollte durchgeführt werden (Seite 35). 12.4 Wartungsintervalle Wir empfehlen eine jährliche Inspektion/ Wartung an dem Gerät durchzuführen. Bitte fordern Sie von ATAG eine seperate Wartungsanleitung an. Hier werden detaillierte Erläuterungen beschrieben. 12.5 Gewährleistung Bitte beachten Sie die Gewährleistungsbestimmungen, die bei der Gerätekarte des... -
Seite 37: Technische Kenndaten
Technische Kenndaten Q-Solar 200 Liter 380 Liter Gerätetyp Q25SC200 Q38SC200 Q25SC380 Q38SC380 Nennbelastung (Hs=Ho) Nennbelastung (Hi=Hu) HZ 22,5 34,2 22,5 34,2 Wirkungsgradklasse nach BED ���� ���� ���� ���� Kesselwirkungsgrad 109,7 109,1 109,7 109,1 nach EN677 Kesselwirkungsgrad 97,5 97,4 97,5 97,4 V/R 80/60°C... -
Seite 38: Schema Kesselteile
Schema Kesselteile C 12 E A 10 13 14 Bild 15 Schematische Darstellung ATAG Q-Solar Kessel Wärmetauscher 10 Bedienungseinheit 19 Kollektorpumpe Zünd- und Ionisationselektrode Typenschild 20 Sicherheitsventil Kollektorkreis Ventilatoreinheit 12 Control Tower (CMS) 21 Entleerhahn Speicher Lufteinlassfilter 13 Drei-Wege-Ventil Heizung/WW 22 Füll-/Entleerhahn Kollektorkreis... - Seite 39 Bild 16 Schematische Darstellung ATAG Q-Solar (Q25SC200)
- Seite 40 Bild 17 Schematische Darstellung ATAG Q-Solar (Q38SC380)
-
Seite 41: Hydraulische Und Elektrische Schaltpläne
Schaltungsbeispiel. Bild 18 Heizung mit statischen Heizflächen und Fußbodenheizung (3-Wege-Mischer) Regelung MadQ und MadQBrain Elektrische Schaltplan Regelung, siehe Montageanleitung MadQ. BrainQ Witterungsgeführte Regelung Vorlauf Kollektorkreis Heizungs-Umwälzpumpe in Q-Solar Rücklauf Kollektorkreis Heizungs-Umwälzpumpe für Heizkreis Ausdehnungsgefäßleitung (bauseits) Kondensatablauf Heizungs-Umwälzpumpe für Heizkreis Außenfühler (bauseits) Vorlauffühler... -
Seite 42: Störungsmeldungen
Störungsmeldungen Über das Display werden Störmeldungen und aufgelaufene Blockiermeldungen in einem alphanumerischen Code angegeben. Blockierungen führen nicht zu Störabschaltungen, haben aber kurzfristig eine Abschaltung des Bren- ners zur Folge. Störungen (Error) haben eine dauerhafte Verriegelung des Kessels zur Folge. Weitergehende Beschreibung siehe Service-Unterlage. Blockierungen mit den letzten zwei Positionen als Zahlencode. -
Seite 43: Konformitätserklärung
Konformitätserklärung CE DECLARATION OF CONFORMITY Hereby declares ATAG Verwarming Nederland BV that, the condensing boiler types: ATAG Q25SC200N Q25SC380N Q38SC200N Q38SC380N are in conformity with the provisions of the following EC Directives, including all amendments, and with national legislation implementing these directives:... - Seite 44 Dinxperloer Straße 18 • D-46399 Bocholt • T: 02871 2380886 • F: 02871 2384145 • www.atagheizungstechnik.de • E: info@atagheizungstechnik.de...
