- Seite 1 B e d i e n u n g s a n l e i t u n g Q-Solar...
-
Seite 2: Inhaltsverzeichnis
Einstellungen ..........14 Zur Wahrung eventueller Garantieansprüche achten Sie bitte darauf, dass Ihr Fachhandwerksbetrieb die beiliegende Garantiekarte vollständig ausgefüllt an die ATAG Heizungstechnik GmbH zurück- sendet. Diese Daten werden vertraulich zu statistischen Zwecken genutzt. Vor der Inbetriebnahme durch den Betreiber hat eine eingehende... -
Seite 3: Sicherheit
Frost- Korrosionsschutzmitteln (Inhibitoren) ist nicht zulässig. Eventuell setzen Sie sich mit einen Fachhandwerksbetrieb in Verbindung. Das ATAG Q-Solar Gerät ist ein geschlossener, kondensierender und vollmodulierender Brenn- wertkessel der mit oder ohne integrierter Warmwasserbereitung ausgerüstet ist. Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Fachkräften mit geeignetem Werk-zeug und kalibrierten Messgeräten... -
Seite 4: Gerätebeschreibung

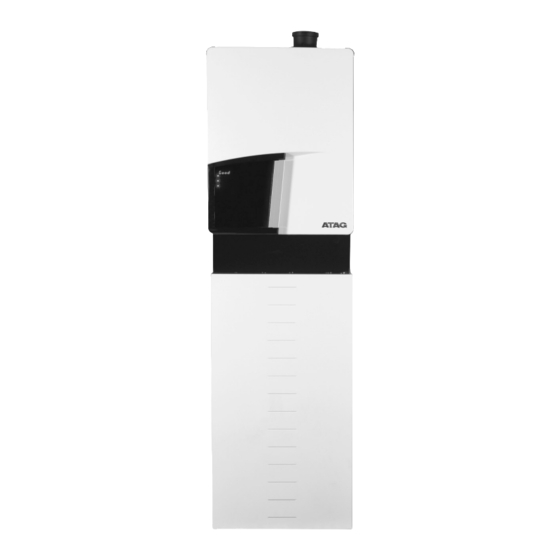

Gerätebeschreibung Der ATAG Q-Solar ist ein Gas-Brennwertkessel in Verbindung mit einem Edelstahl-Solar-Speicher. Gas-Brennwertkessel einem keramischem Flächenbrenner für raumluftabhängige (Gas-feuerstätte Typ B) und raumluftunabhängige (Gasfeuerstätte Typ C) Betriebsweise ausgestattet. Der Kessel ist mit einem hochwertigen Edelstahl-Glattrohr- Wärmetauscher ausgestattet. Der Gas-Brennwertkessel ist mit einem Edelstahl-... -
Seite 5: Regelung
Kessel montierten Siphon abgeführt. ATAG BrainQ Bei Anschluß der Regelung BrainQ / MadQ oder Smart Außenfühler kann Kessel witterungsgeführt betrieben werden. Wenn der Kessel an eine ATAG Q-Regelung angeschlossen ist, können weitere Information Kessel abgefragt werden. Mehr ATAG MadQ Informationen... -
Seite 6: Funktionstasten Am Display
Funktionstasten am Display Display Leuchtdioden Step-Taste Heizung ein / aus Warmwasser ein / aus Pumpe Dauerlauf ein / aus Mode-Taste Reset - Taste (Store) Heizung ein / aus Bei “ein“ leuchtet Leuchtdiode auf. Warmwasser ein/ aus Bei “ein“ leuchtet Leuchtdiode auf. Pumpe Dauerlauf ein / aus Bei “ein“... -
Seite 7: Kessel-Display
Kessel-Display Das Kessel-Display hat zwei Anzeigevariationen: Good Anzeige Während des Betriebes zeigt das Display Good. Hier liegt keine Störung oder Blockierung vor. Wird eine Störung am Kessel festgestellt, blinkt in der Anzeige ein „E“ für Error und der Kessel wird verriegelt. -
Seite 8: Wasserdruck Heizungsanlage
Normal-Betrieb zurück. Wenn der Wasserdruck unter 0,7 bar abfällt, zeigt das Display ein blinkendes FILL an. Der Kessel ist außer Betrieb., Das Abfragen des Wasserdruckes in der Good Auf der ATAG BrainQ Anzeige geht wie folgt: Regelung erscheint der Text “Zu niedriger 1x kurz die STEP-Taste drücken. -
Seite 9: Nachfüllen Der Heizungsanlage
Nachfüllen der Heizungsanlage Die Heizungsanlage muss mit sauberem Leitungswasser gefüllt werden. In Ausnahmefällen gibt es jedoch stark abweichende Wasserqualitäten, welche unter Umständen nicht zum Befüllen der Heizungsanlagen geeignet sind (stark korrosives oder stark kalkhaltiges Wasser). Wenden Sie sich in einem solchen Fall bitte an einen anerkannten Fachhandwerksbetrieb. - Seite 10 18 überzeugen Sie sich davon dass die Wasser- und Füllhahn geschlossen sind; 19 Füllschlauch abnehmen; Regelmäßig den Wasserdruck kontrollieren und evt. nachfüllen. Der Kesseldruck muss im kalten Zustand und bei abgeschaltetem Betrieb zwischen 1,5 und 1,7 bar liegen. Nach Beendigung (ca.17 Minuten) des automatischen Entlüftungs- programms (A xx) kehrt der Kessel in die Good oder in die Technische Anzeige zurück.
-
Seite 11: Außerbetriebnahme
Außerbetriebnahme Urlaub: Hinweis! Stellen Sie in der ATAG BrainQ/ MadQ-Regelung Bei längeren Außerbetrieb- nahmen sollten Sie zusätz- das Urlaubsprogramm ein. Lesen Sie dazu die lich das Gasabsperr-ventil Bedienungsanleitung der ATAG BrainQ/ MadQ- schließen und für einen Regelungen. In Verbindung mit einer Raum-... -
Seite 12: Heizungsregelung
Raumtemperaturreglung. Mit der ATAG BrainQ / Smart ohne Außenfühler kann eine raumtemperaturgeführte Regelung realisiert werden. Die ATAG Regelung BrainQ / Smart in Verbindung mit einem Außenfühler (ARV12) ermöglicht die witterungsgeführte Regelung des Brennwertkessels. Bestandteil der Regelung BrainQ sind 3 Standardprogramme für Heizung und Brauchwasserbereitung. -
Seite 13: Störung
Störung Im Falle einer Störung (in der Anzeige blinkt ein „E“ für Error, der Kessel wird verriegelt) können Sie durch drücken der Reset-Taste die Störung reseten. Sollte die Störung wiederkehren, nehmen Sie bitte mit einen anerkannten Fachhand- werksbetrieb Kontakt teilen Nummerncode (Exx) mit. -
Seite 14: Einstellungen
Einstellungen Alle spezifischen Einstellmöglichkeiten, sollten durch einen anerkannten Fachhandwerksbetrieb in Verbindung mit der Montageanleitung durch- geführt werden. An dem Control Tower können untenstehende Parameter über die Funktionstasten am Display eingegeben werden. Einstellen der Vorlauf-Temperatur (Heizkessel) Drücken Sie kurz die Mode-Taste (Technische Anzeige). - Seite 15 Einstellen des Kessels auf den Typ der Heizungsanlage Der Einstellung des Kessels auf den Typ Ihrer Heizungsanlage können Sie über die unten Step beschriebene Parameter- Veränderung durch- führen. Sie können auswählen zwischen: 1 Radiatoren Store 2 Radiatoren mit geringen Mengen Anteil an Mode Reset Fußbodenheizung...
