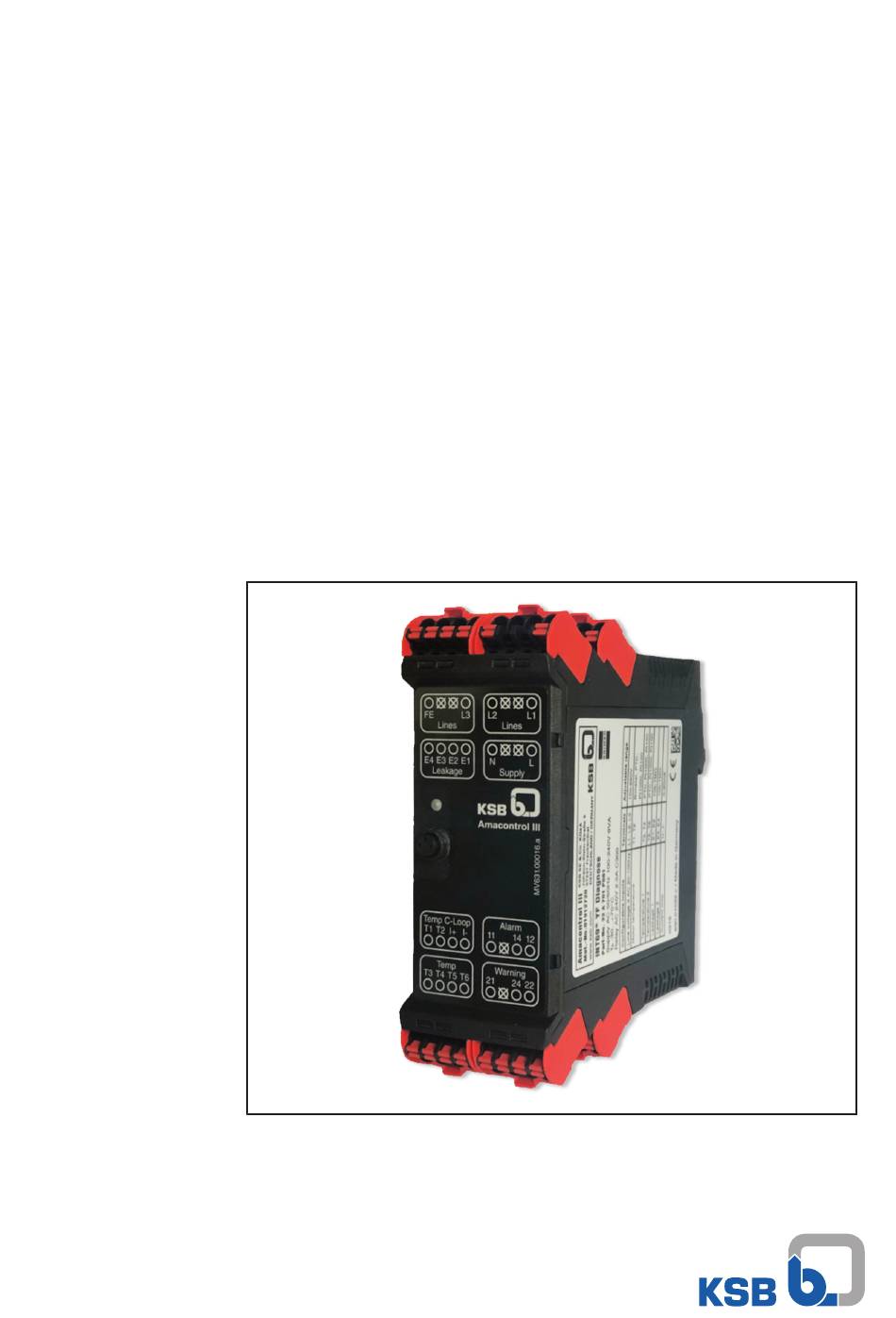

- Seite 1 Schutzmodul für Wasser- und Abwasserprodukte Amacontrol III Betriebs-/ Montageanleitung...
- Seite 2 Impressum Betriebs-/ Montageanleitung Amacontrol III Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 02.12.2019...
-
Seite 3: Inhaltsverzeichnis
Federklemmen anschließen....................... 21 5.3.2 Federklemmen individuell codieren .................... 21 Bedienen ............................... 23 KSB INTspector.............................. 23 Parametrierung............................... 24 LED-Blinkcode .............................. 24 Diagnose ................................. 24 Demontage ............................ 25 Amacontrol III demontieren .......................... 25 Wartung.............................. 26 Zugehörige Unterlagen ........................ 27 LED-Blinkcode .............................. 27 Parameterlisten............................... 29 9.2.1 Variante 1 ............................ 29 9.2.2 Variante 2 ............................ 31 9.2.3... - Seite 4 Variante 8 ............................ 46 9.2.9 Variante 9 ............................ 49 9.2.10 Variante 10 ............................ 52 9.2.11 Variante 11 ............................ 54 9.2.12 Variante 12 ............................ 57 9.2.13 Variante 13 ............................ 60 9.2.14 Variante 14 ............................ 63 Elektrischer Anschlussplan .......................... 67 9.3.1 Anschlussklemmen.......................... 68 Zubehör................................ 68 EU-Konformitätserklärung ........................ 69 Amacontrol III 4 von 72...
-
Seite 5: Allgemeines
Materialnummer und die Seriennummer. Die Materialnummer und die Seriennummer beschreiben das Produkt eindeutig und dienen zur Identifizierung bei allen weiteren Geschäftsvorgängen. Zur Aufrechterhaltung der Gewährleistungsansprüche muss im Schadensfall unverzüglich der nächstgelegene KSB-Service benachrichtigt werden. 1.2 Kennzeichnung von Warnhinweisen Tabelle 1: Merkmale von Warnhinweisen Symbol Erklärung... -
Seite 6: Symbolik
1 Allgemeines 1.5 Symbolik Tabelle 3: Verwendete Symbole Symbol Bedeutung ✓ Voraussetzung für die Handlungsanleitung Handlungsaufforderung bei Sicherheitshinweisen ⊳ ⇨ Handlungsresultat ⇨ Querverweise Mehrschrittige Handlungsanleitung Hinweis gibt Empfehlungen und wichtige Hinweise für den Umgang mit dem Produkt. Amacontrol III 6 von 72... -
Seite 7: Sicherheit
Regel Sensoren, Auswerteeinheiten, Meldegeräte und Konzepte für sichere Abschaltungen. Es liegt im Verantwortungsbereich des Herstellers einer Anlage oder Maschine die korrekte Gesamtfunktion sicherzustellen. KSB ist nicht in der Lage, alle Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch KSB konzipiert wurde, zu garantieren. -
Seite 8: Personalqualifikation Und Personalschulung
▪ Alle Arbeiten am Produkt nur im spannungslosen Zustand durchführen. 2.9 Unzulässige Betriebsweisen Niemals das Produkt außerhalb der im Datenblatt sowie in der Betriebsanleitung angegebenen Grenzwerte betreiben. Die Betriebssicherheit des gelieferten Produkts ist nur bei bestimmungsgemäßer Verwendung gewährleistet. Amacontrol III 8 von 72... -
Seite 9: Hinweise Zum Explosionsschutz
2.11 Software-Änderungen Die Software ist speziell für dieses Produkt entwickelt und aufwändig getestet worden. Änderungen oder auch hinzufügen von Software oder Software-Teilen sind nicht erlaubt. Ausgenommen davon sind die von KSB zur Verfügung gestellten Software- Updates. Amacontrol III 9 von 72... -
Seite 10: Transport/Zwischenlagerung/Entsorgung
3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren Für den Transport das Schutzmodul außer Betrieb nehmen. -
Seite 11: Entsorgen / Recyceln
- Aluminium - Kunststoffabdeckung (recyclingfähiger Kunststoff) - Netzdrosseln mit Kupferwicklungen - Kupferleitungen für die interne Verdrahtung 3. Nach örtlichen Vorschriften entsorgen oder einer geregelten Entsorgung zuführen. Platinen, Leistungselektronik, Kondensatoren und elektronische Bauteile gelten als Sondermüll. Amacontrol III 11 von 72... -
Seite 12: Beschreibung
Ohne Schwimmerschalter Mit Schwimmerschalter Nicht vorparametriert, über App einstellbar Elektrode zur Leckageüberwachung (Feuchteschutz) Ohne Elektrode zur Leckageüberwachung Mit Elektrode zur Leckageüberwachung Nicht vorparametriert, über App einstellbar Schwingungsüberwachung Ohne Schwingungsüberwachung Mit Schwingungssensor Nicht vorparametriert, über App einstellbar Amacontrol III 12 von 72... -
Seite 13: Typenschild
4 Beschreibung 4.3 Typenschild Abb. 1: Typenschild (Beispiel) Benennung (Baureihe) KSB-Materialnummer Frequenz Temperaturgrenzen Versorgungsspannung Belegungsmöglichkeiten/ Anschlüsse Herstellungszeitpunkt (MMJJ) Seriennummer Amacontrol III 13 von 72... -
Seite 14: Aufbau Und Wirkungsweise
▪ 2 × Lagertemperatur ▪ Phasenüberwachung L1 - L3 (Phasenfolge, Phasenasymmetrie, Phasenausfall, Unterspannung und Überspannung) ▪ 4-20 mA - Eingang (Schwingung) Ausgänge: ▪ Relais "Fehler" ▪ Relais "Warnung" ▪ LED ▪ Datenschnittstelle Diagnose Port Optional Amacontrol III 14 von 72... - Seite 15 4 Beschreibung Abb. 2: Aufbau Amacontrol III Anschlussklemmen oben, 2. Ebene Anschlussklemmen oben, 1. Ebene Klemmenbezeichnung oben, 2. Ebene Klemmenbezeichnung oben, 1. Ebene Diagnose Port (DP) Klemmenbezeichnung unten, 1. Ebene Klemmenbezeichnung unten, 2. Ebene Anschlussklemmen unten, 1. Ebene Anschlussklemmen unten, 2. Ebene Abb. 3: Anschluss über USB...
- Seite 16 Der Diagnose Port (DP) ist die Datenschnittstelle des Amacontrol lll. Über diese Schnittstelle erfolgt die Parametrierung bzw. das Auslesen von Informationen. Die KSB Intspector App bietet diese Möglichkeit. Dazu kann das Amacontrol lll über USB- oder Bluetooth Gateway (Zubehör) mit dem SmartPhone, Tablet oder PC verbunden werden.
- Seite 17 Der Abschaltwert, Warnwert, Hysterese, Auslöseverzögerung und Wiedereinschaltverzögerung können im Schutzgerät parametriert werden. Unterspannung und Überspannung: Wird während der gesamten Motorlaufzeit überwacht. Bei Erreichen der im Schutzgerät eingestellten Warngrenze (Grenze1) bzw. Abschaltgrenze (Grenze2), wird das Warnbzw. das Alarm-Relais abgeschaltet. Amacontrol III 17 von 72...
-
Seite 18: Technische Daten
Widerstandsmessung zwischen Elektrodenpaar Messbereich 10 kΩ...1 MΩ Auflösung 1 kΩ Genauigkeit ±10 % vom Messbereichsendwert im Messbereich 10 kΩ...100 kΩ ±25 % vom Messbereichsendwert im Messbereich 101 kΩ...1 MΩ Analogeingang 0…20 mA/4…20 mA Stromsignal Bereitgestellte Spannung DC 24 V +5 % -25 % Messbereich 0...20 mA Amacontrol III 18 von 72... -
Seite 19: Abmessungen
Normschiene nach EN 60715 Abmessungen Siehe Abmessungen in mm Gewicht Ca. 300 g Prüfgrundlagen EN 61000-6-2, EN 61000-6-3, EN 61010-1 Überspannungskategorie III (Isolation des Temperatursensors beachten) Verschmutzungsgrad 2 Zulassung UL File Nr. E473026 cURus 4.6 Abmessungen Abb. 6: Abmessungen Amacontrol III 19 von 72... -
Seite 20: Aufstellung/Einbau
Unsachgemäße elektrische Installation Lebensgefahr, schwere Verletzungsgefahr oder Sachschäden. ▷ Der Austausch darf nur durch gleichwertige, den Vorschriften entsprechend gekennzeichnete Geräte erfolgen. ▷ Auch bei Frequenzumrichterbetrieb muss das Ansprechen des Amacontrol III zu einer sicheren Abschaltung führen. Amacontrol III 20 von 72... -
Seite 21: Amacontrol Iii Montieren
▷ Geräte, die sichtbare Transportschäden aufweisen, dürfen nicht in sicherheitsrelevanter Anwendung eingesetzt werden. ▷ Durch Öffnen des Gehäuses oder eigenmächtige Umbauten erlischt jegliche Gewährleistung. 5.2 Amacontrol III montieren 1. Amacontrol III im Schaltschrank oder Schaltkasten auf einer Normschiene (35 mm) aufschnappen. 5.3 Elektrisch anschließen 5.3.1 Federklemmen anschließen HINWEIS Um die Funktion des Schutzgeräts bei der Phasenüberwachung zu gewährleisten,... - Seite 22 4. Den jetzt in der Federklemme steckenden Zapfen mit Hilfe eines Schlitzschraubendrehers in eine der 4 möglichen Positionen bringen. ð Wenn die Federklemme am Amacontrol III angebracht wird, werden die Zapfen automatisch wieder in ihre Position eingeklickt. Die Codierung der Federklemmen ist abgeschlossen.
-
Seite 23: Bedienen
6 Bedienen 6 Bedienen 6.1 KSB INTspector Die KSB INTspector App stellt eine konsequente Weiterentwicklung des innovativen Maschinenschutzes und Anlagenschutzes mit Kommunikationsfunktion dar und ist in den Stores (iOS: App Store, Android: Play Store) als Download verfügbar. App downloaden und starten. -
Seite 24: Parametrierung
Der aktuelle Fehler wird direkt angezeigt. 6.4 Diagnose Das Diagnosesystem erlaubt Daten, die mit Amacontrol III erfasst werden, über die DP-Schnittstelle auszugeben. So können Nutzer die Arbeitsweise der Maschine in der realen Applikation bewerten und ggf. schneller auf Störfälle reagieren. -
Seite 25: Demontage
▷ Netzanschlüsse für alle Geräte spannungsfrei schalten. ▷ Netzanschlüsse gegen Wiedereinschalten sichern. 1. Federklemme mit dem Schraubendreher nach unten drücken und Kabel oder Sensoranschlüsse lösen. 2. Amacontrol III im Schaltschrank oder Schaltkasten von der Normschiene (35 mm) lösen. Amacontrol III 25 von 72... -
Seite 26: Wartung
8 Wartung 8 Wartung Das Schutzmodul ist wartungsfrei und es sind keine festen Inspektionsintervalle vorgeschrieben. Amacontrol III 26 von 72... -
Seite 27: Zugehörige Unterlagen
Temperatureingang 2: Sensoreingang hat Unterbrechung oder Kurzschluss erkannt Leckage 1: Statische Abschaltung/Warnung, zulässiger Grenzwert unterschritten/überschritten Leckage 2: Statische Abschaltung/Warnung, zulässiger Grenzwert unterschritten/überschritten Allgemein: Interner Fehler Allgemein: Versorgungsspannung zu niedrig Allgemein: Stromschleife statische Abschaltung/Warnung, zulässiger Grenzwert unterschritten/überschritten Amacontrol III 27 von 72... - Seite 28 9 Zugehörige Unterlagen 1. Blinksequenz (LED Rot) 2. Blinksequenz (LED Beschreibung Orange) Allgemein: Stromschleife Sensorfehler erkannt, Ruhestrom unterschritten Allgemein: Schalthäufigkeit statische Warnung, zulässige Schaltungen überschritten Amacontrol III 28 von 72...
-
Seite 29: Parameterlisten
2301.82/02-DE 9.2 Parameterlisten Die Parameter können im Amacontrol lll (je nach Ausführung) mit Hilfe der KSB INTspector App parametriert werden. Die folgenden Varianten zeigen die Min.-Werte, Max.-Werte sowie den Default-Wert an. Der Default-Wert ist der im Amacontrol lll eingestellte Ist- Wert im Auslieferzustand. - Seite 30 Parametername Parameterwerte Min. Max. Default Einheit Phasenmonitor 1 - ✘ Betriebsart Phasenmonitor Deaktiviert Aktiv Aktiv - ✘ Phasenausfall Abschaltwert - ✘ Phasenausfall Verriegelt - ✘ Wiedereinschaltverzögerung Betriebsart Phasenfolge Deaktiviert Aktiv Aktiv - ✘ Phasenasymmetrie Abschaltwert - ✘ Phasenasymmetrie Warnwert - ✘ Phasenasymmetrie Hysterese - ✘...
-
Seite 31: Variante 2
Betriebsart Deaktiviert Deaktiviert/Neustart/Aktiv/Abgelaufen Neustart - ✘ Intervall 65535 24000 - ✘ 9.2.2 Variante 2 Tabelle 12: Parametertabelle: Amacontrol III, Variante 2 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp... - Seite 32 Parametername Parameterwerte Min. Max. Default Einheit Abschaltwert 1000 kΩ ✘ - Warnwert 1000 kΩ ✘ - Hysterese kΩ ✘ - Auslöseverzögerung 3600 - ✘ Wiedereinschaltverzögerung Verriegelt - ✘ Analogeingang 1 ✘ - Betriebsart Deaktiviert Grenzwert unterschreiten/Grenzwert Deaktiviert ✘ - überschreiten Phasenmonitor 1 - ✘...
-
Seite 33: Variante 3
Betriebsart Deaktiviert Deaktiviert/Neustart/Aktiv/Abgelaufen Neustart - ✘ Intervall 65535 24000 - ✘ 9.2.3 Variante 3 Tabelle 13: Parametertabelle: Amacontrol III, Variante 3 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp... - Seite 34 Parametername Parameterwerte Min. Max. Default Einheit Betriebsart Deaktiviert Widerstand unterschreiten/Widerstand Deaktiviert ✘ - überschreiten/Schalteingang (NO)/ Schalteingang (NC) Leckage 2 ✘ - Betriebsart Deaktiviert Widerstand unterschreiten/Widerstand Widerstand ✘ - überschreiten/Schalteingang (NO)/ unterschreiten Schalteingang (NC) Abschaltwert 1000 kΩ ✘ - Warnwert 1000 kΩ...
- Seite 35 Betriebsart Deaktiviert Deaktiviert/Neustart/Aktiv/Abgelaufen Neustart - ✘ Intervall 65535 24000 - ✘ 9.2.4 Variante 4 Tabelle 14: Parametertabelle: Amacontrol III, Variante 4 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp...
- Seite 36 Parametername Parameterwerte Min. Max. Default Einheit Auslöseverzögerung 3600 ✘ - Wiedereinschaltverzögerung Verriegelt ✘ - Temperatur 1 ✘ - Sensortyp Deaktiviert Pt100/Pt1000/PTC Deaktiviert ✘ - Temperatur 2 ✘ - Sensortyp Deaktiviert Pt100/Pt1000/PTC Pt100 ✘ - Abschalttemperatur -100 °C ✘ - Warntemperatur -100 °C ✘...
- Seite 37 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Phasenausfall Abschaltwert - ✘ Phasenausfall Verriegelt - ✘ Wiedereinschaltverzögerung Betriebsart Phasenfolge Deaktiviert Aktiv Aktiv - ✘ Phasenasymmetrie Abschaltwert - ✘ Phasenasymmetrie Warnwert - ✘ Phasenasymmetrie Hysterese - ✘ Phasenasymmetrie - ✘ Auslöseverzögerung Phasenasymmetrie Verriegelt - ✘...
- Seite 38 Betriebsart Deaktiviert Deaktiviert/Neustart/Aktiv/Abgelaufen Neustart - ✘ Intervall 65535 24000 - ✘ 9.2.5 Variante 5 Tabelle 15: Parametertabelle: Amacontrol III, Variante 5 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp...
- Seite 39 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Leckage 1 ✘ - Betriebsart Deaktiviert Widerstand unterschreiten/Widerstand Schalt- ✘ - überschreiten/Schalteingang (NO)/ eingang (NC) Schalteingang (NC) Auslöseverzögerung 3600 - ✘ Wiedereinschaltverzögerung Verriegelt - ✘ Leckage 2 ✘ - Betriebsart Deaktiviert Widerstand unterschreiten/Widerstand Widerstand ✘...
- Seite 40 Parametername Parameterwerte Min. Max. Default Einheit Unterspannung Grenze 1 - ✘ Unterspannung Grenze 2 - ✘ Unterspannung Hysterese - ✘ Unterspannung Grenze 1 - ✘ Auslöseverzögerung Unterspannung Grenze 2 - ✘ Auslöseverzögerung Unterspannung Verriegelt - ✘ Wiedereinschaltverzögerung Betriebsart Überspannung Deaktiviert Grenze 1 Warnung/Grenze 1 Abschaltung Deaktiviert - ✘...
- Seite 41 2301.82/02-DE 9.2.6 Variante 6 Tabelle 16: Parametertabelle: Amacontrol III, Variante 6 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp Deaktiviert Pt100/Pt1000/PTC/Bimetall Bimetall ✘ - Auslöseverzögerung 3600 ✘ - Wiedereinschaltverzögerung Verriegelt ✘...
- Seite 42 Parametername Parameterwerte Min. Max. Default Einheit Warnwert 1000 kΩ ✘ - Hysterese kΩ ✘ - Auslöseverzögerung 3600 - ✘ Wiedereinschaltverzögerung Verriegelt - ✘ Analogeingang 1 ✘ - Betriebsart Deaktiviert Grenzwert unterschreiten/Grenzwert Grenzwert ✘ - überschreiten überschreiten Ruhestrom 0 = Deaktiviert 19,9 Abschaltwert 19,9...
- Seite 43 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Betriebsart Unterspannung Deaktiviert Grenze 1 Warnung/Grenze 1 Abschaltung Deaktiviert ✘ - Unterspannung Grenze 1 - ✘ Unterspannung Grenze 2 - ✘ Unterspannung Hysterese - ✘ Unterspannung Grenze 1 - ✘ Auslöseverzögerung Unterspannung Grenze 2 - ✘...
- Seite 44 9.2.7 Variante 7 Tabelle 17: Parametertabelle: Amacontrol III, Variante 7 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp Deaktiviert Pt100/Pt1000/PTC/Bimetall ✘ - Auslöseverzögerung 3600 ✘ - Wiedereinschaltverzögerung Verriegelt ✘ - Temperatur 1 ✘...
- Seite 45 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Betriebsart Deaktiviert Grenzwert unterschreiten/Grenzwert Deaktiviert ✘ - überschreiten Phasenmonitor 1 - ✘ Betriebsart Phasenmonitor Deaktiviert Aktiv Aktiv - ✘ Phasenausfall Abschaltwert - ✘ Phasenausfall Verriegelt - ✘ Wiedereinschaltverzögerung Betriebsart Phasenfolge Deaktiviert Aktiv Aktiv - ✘...
- Seite 46 Betriebsart Deaktiviert Deaktiviert/Neustart/Aktiv/Abgelaufen Neustart - ✘ Intervall 65535 24000 - ✘ 9.2.8 Variante 8 Tabelle 18: Parametertabelle: Amacontrol III, Variante 8 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp...
- Seite 47 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Warntemperatur -100 °C ✘ - Hysterese ✘ - Auslöseverzögerung 3600 ✘ - Wiedereinschaltverzögerung Verriegelt ✘ - Leckage 1 ✘ - Betriebsart Deaktiviert Widerstand unterschreiten/Widerstand Schalteingang ✘ - überschreiten/Schalteingang (NO)/ (NC) Schalteingang (NC) Auslöseverzögerung 3600 - ✘...
- Seite 48 Parametername Parameterwerte Min. Max. Default Einheit Phasenasymmetrie - ✘ Auslöseverzögerung Phasenasymmetrie Verriegelt - ✘ Wiedereinschaltverzögerung Betriebsart Unterspannung Deaktiviert Grenze 1 Warnung/Grenze 1 Abschaltung Deaktiviert ✘ - Unterspannung Grenze 1 - ✘ Unterspannung Grenze 2 - ✘ Unterspannung Hysterese - ✘ Unterspannung Grenze 1 - ✘...
- Seite 49 2301.82/02-DE 9.2.9 Variante 9 Tabelle 19: Parametertabelle: Amacontrol III, Variante 9 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp Deaktiviert Pt100/Pt1000/PTC/Bimetall ✘ - Auslöseverzögerung 3600 ✘ - Wiedereinschaltverzögerung Verriegelt ✘...
- Seite 50 Parametername Parameterwerte Min. Max. Default Einheit Warnwert 1000 kΩ ✘ - Hysterese kΩ ✘ - Auslöseverzögerung 3600 - ✘ Wiedereinschaltverzögerung Verriegelt - ✘ Analogeingang 1 ✘ - Betriebsart Deaktiviert Grenzwert unterschreiten/Grenzwert Grenzwert ✘ - überschreiten überschreiten Ruhestrom 0 = Deaktiviert 19,9 ✘...
- Seite 51 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Betriebsart Unterspannung Deaktiviert Grenze 1 Warnung/Grenze 1 Abschaltung Deaktiviert ✘ - Unterspannung Grenze 1 - ✘ Unterspannung Grenze 2 - ✘ Unterspannung Hysterese - ✘ Unterspannung Grenze 1 - ✘ Auslöseverzögerung Unterspannung Grenze 2 - ✘...
- Seite 52 9.2.10 Variante 10 Tabelle 20: Parametertabelle: Amacontrol III, Variante 10 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp Deaktiviert Pt100/Pt1000/PTC/Bimetall Deaktiviert ✘ - Temperatur 1 ✘ - Sensortyp Deaktiviert...
- Seite 53 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Auslöseverzögerung 3600 - ✘ Wiedereinschaltverzögerung Verriegelt - ✘ Analogeingang 1 ✘ - Betriebsart Deaktiviert Grenzwert unterschreiten/Grenzwert Deaktiviert ✘ - überschreiten Phasenmonitor 1 - ✘ Betriebsart Phasenmonitor Deaktiviert Aktiv Aktiv - ✘ Phasenausfall Abschaltwert - ✘...
- Seite 54 Betriebsart Deaktiviert Deaktiviert/Neustart/Aktiv/Abgelaufen Neustart - ✘ Intervall 65535 24000 - ✘ 9.2.11 Variante 11 Tabelle 21: Parametertabelle: Amacontrol III, Variante 11 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp...
- Seite 55 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Betriebsart Deaktiviert Widerstand unterschreiten/Widerstand Schalteingang ✘ - überschreiten/Schalteingang (NO)/ (NC) Schalteingang (NC) Auslöseverzögerung 3600 - ✘ Wiedereinschaltverzögerung Verriegelt - ✘ Leckage 2 ✘ - Betriebsart Deaktiviert Widerstand unterschreiten/Widerstand Widerstand ✘ - überschreiten/Schalteingang (NO)/ unterschreiten Schalteingang (NC) Abschaltwert...
- Seite 56 Parametername Parameterwerte Min. Max. Default Einheit Unterspannung Grenze 2 - ✘ Unterspannung Hysterese - ✘ Unterspannung Grenze 1 - ✘ Auslöseverzögerung Unterspannung Grenze 2 - ✘ Auslöseverzögerung Unterspannung Verriegelt - ✘ Wiedereinschaltverzögerung Betriebsart Überspannung Deaktiviert Grenze 1 Warnung/Grenze 1 Abschaltung Deaktiviert - ✘...
- Seite 57 2301.82/02-DE 9.2.12 Variante 12 Tabelle 22: Parametertabelle: Amacontrol III, Variante 12 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp Deaktiviert Pt100/Pt1000/PTC/Bimetall Deaktiviert ✘ - Temperatur 1 ✘ - Sensortyp...
- Seite 58 Parametername Parameterwerte Min. Max. Default Einheit Auslöseverzögerung 3600 - ✘ Wiedereinschaltverzögerung Verriegelt - ✘ Analogeingang 1 ✘ - Betriebsart Deaktiviert Grenzwert unterschreiten/Grenzwert Grenzwert ✘ - überschreiten überschreiten Ruhestrom 0 = Deaktiviert 19,9 ✘ - Abschaltwert 19,9 15,2 ✘ - Warnwert 19,9 12,8 ✘...
- Seite 59 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Unterspannung Grenze 2 - ✘ Unterspannung Hysterese - ✘ Unterspannung Grenze 1 - ✘ Auslöseverzögerung Unterspannung Grenze 2 - ✘ Auslöseverzögerung Unterspannung Verriegelt - ✘ Wiedereinschaltverzögerung Betriebsart Überspannung Deaktiviert Grenze 1 Warnung/Grenze 1 Abschaltung Deaktiviert - ✘...
- Seite 60 9.2.13 Variante 13 Tabelle 23: Parametertabelle: Amacontrol III, Variante 13 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ - Sensortyp Deaktiviert Pt100/Pt1000/PTC/Bimetall ✘ - Auslöseverzögerung 3600 ✘ - Wiedereinschaltverzögerung Verriegelt ✘ - Temperatur 1 ✘...
- Seite 61 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Auslöseverzögerung 3600 - ✘ Wiedereinschaltverzögerung Verriegelt - ✘ Analogeingang 1 ✘ - Betriebsart Deaktiviert Grenzwert unterschreiten/Grenzwert Grenzwert ✘ - überschreiten überschreiten Ruhestrom 0 = Deaktiviert 19,9 ✘ - Abschaltwert 19,9 ✘ - Warnwert 19,9 ✘...
- Seite 62 Parametername Parameterwerte Min. Max. Default Einheit Unterspannung Grenze 2 - ✘ Unterspannung Hysterese - ✘ Unterspannung Grenze 1 - ✘ Auslöseverzögerung Unterspannung Grenze 2 - ✘ Auslöseverzögerung Unterspannung Verriegelt - ✘ Wiedereinschaltverzögerung Betriebsart Überspannung Deaktiviert Grenze 1 Warnung/Grenze 1 Abschaltung Deaktiviert - ✘...
- Seite 63 2301.82/02-DE 9.2.14 Variante 14 Tabelle 24: Parametertabelle: Amacontrol III, Variante 14 (AC/DC 50/60 Hz 24 V und AC 50/60Hz 100-240V) Parametername Parameterwerte Min. Max. Default Einheit Motortemperatur 1 ✘ ✘ Sensortyp Deaktiviert Pt100/Pt1000/PTC/Bimetall ✘ ✘ Abschalttemperatur -100 °C ✘ ✘ Warntemperatur -100 °C...
- Seite 64 Parametername Parameterwerte Min. Max. Default Einheit Abschaltwert 1000 kΩ ✘ ✘ Warnwert 1000 kΩ ✘ ✘ Hysterese kΩ ✘ ✘ Auslöseverzögerung 3600 ✘ ✘ Wiedereinschaltverzögerung Verriegelt ✘ ✘ Leckage 2 ✘ ✘ Betriebsart Deaktiviert Widerstand unterschreiten/Widerstand Deaktiviert ✘ ✘ überschreiten/Schalteingang (NO)/ Schalteingang (NC) Abschaltwert 1000...
- Seite 65 2301.82/02-DE Parametername Parameterwerte Min. Max. Default Einheit Betriebsart Phasenfolge Deaktiviert Aktiv Aktiv ✘ ✘ Phasenasymmetrie Abschaltwert ✘ ✘ Phasenasymmetrie Warnwert ✘ ✘ Phasenasymmetrie Hysterese ✘ ✘ Phasenasymmetrie ✘ ✘ Auslöseverzögerung Phasenasymmetrie Verriegelt Verriegelt ✘ ✘ Wiedereinschaltverzögerung Betriebsart Unterspannung Deaktiviert Grenze 1 Warnung/Grenze 1 Abschaltung Deaktiviert ✘...
- Seite 66 Parametername Parameterwerte Min. Max. Default Einheit Schaltung pro Zeitbereich ✘ ✘ Zeitbereich 43200 ✘ ✘ Service Intervall ✘ ✘ Betriebsart Deaktiviert Deaktiviert/Neustart/Aktiv/Abgelaufen Deaktiviert ✘ ✘ Intervall 65535 1000 ✘ ✘ INTspection Memory ✘ ✘ Grundzeitraster Bereich 1 3600 ✘ ✘ Zeitfaktor Bereich 2 3600 ✘...
-
Seite 67: Elektrischer Anschlussplan
9 Zugehörige Unterlagen 9.3 Elektrischer Anschlussplan Abb. 9: Anschlussklemmen, 1. und 2. Ebenen Anschlussklemmen, oben, 2. Ebene Anschlussklemmen, oben, 1. Ebene Anschlussklemmen, unten, 1. Ebene Anschlussklemmen, unten, 2. Ebene Abb. 10: Elektrischer Anschlussplan, 1. Ebene Versorgung 1. Ebene Amacontrol III 67 von 72... -
Seite 68: Anschlussklemmen
Benennung [kg] Mat.-Nr. INT600 DB Gateway: Bluetooth Gateway, Verbindung zwischen 01913079 Amacontrol III und PC, Smartphone oder Tablet ab Bluetooth Version 4.2 INT600 DU Gateway: USB Gateway, direkte Verbindung zwischen 01913080 Amacontrol III und PC, Smartphone oder Tablet INT600 DM Gateway: Gateway (interner Bus - ModBus) 230 V, für 01913082 max. -
Seite 69: Eu-Konformitätserklärung
10 EU-Konformitätserklärung 10 EU-Konformitätserklärung Hersteller: KSB SE & Co. KGaA Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Hiermit erklärt der Hersteller, dass das Produkt: Amacontrol III Typennummer: 630.01516.d ▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: – 2014/30/EU: Elektromagnetische Verträglichkeit (EMV) –... - Seite 72 KSB SE & Co. KGaA Johann-Klein-Straße 9 • 67227 Frankenthal (Germany) Tel. +49 6233 86-0 www.ksb.com...
