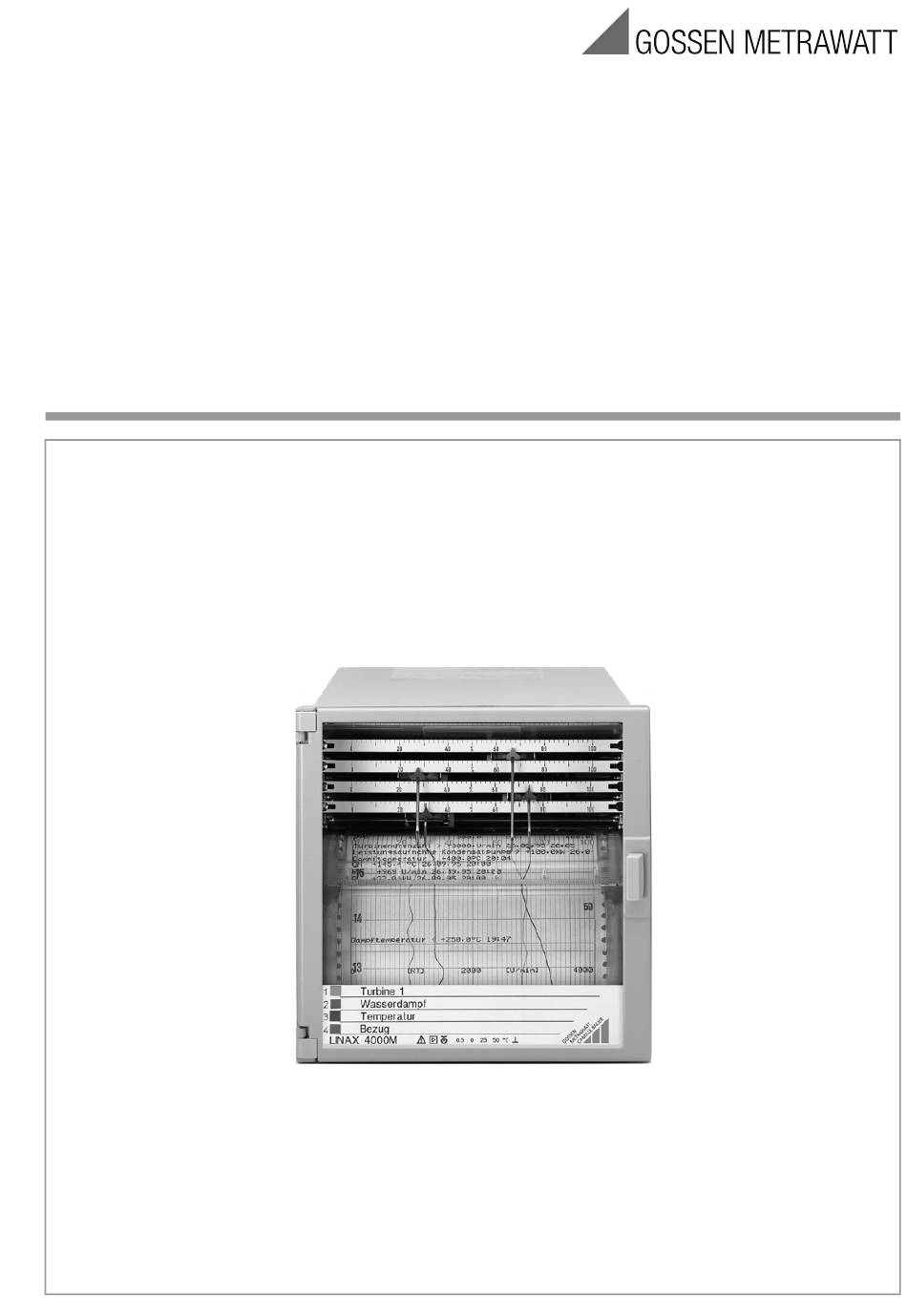

- Seite 1 Bedienungsanleitung LINAX 4000M 3-349-479-01 Linienschreiber 2/8.18...
-
Seite 2: Inhaltsverzeichnis
1 Installieren und Inbetriebnehmen ..... 3 LINAX 4000M setzt voraus, dass er sachgemäß transportiert 1.1 Lieferumfang ....... . . 3 und gelagert, fachgerecht installiert und in Betrieb genom- men sowie bestimmungsgemäß... -
Seite 3: Installieren Und Inbetriebnehmen
Einbau in Schalttafeln 1.1 Lieferumfang (siehe Bild 1) 1. Gerät von vorne in Schalttafel einsetzen. Mit dem Linienschreiber LINAX 4000M werden mitgeliefert: – 1 Bedienungsanleitung 2. Befestigungselemente Be seitlich am Gehäuse in die Führungs- – 2 Befestigungselemente Be nuten einschieben (siehe Bild 3). -
Seite 4: Anschließen
+5 V Pin 8: RXD (-) Für Busbetrieb: Die Spannung +5 V am Pin 6 wird benötigt, wenn der LINAX 4000M als Bus-End-Gerät eingesetzt ist. Der Schirm wird auf ein Steckmesser am Schreibergehäuse aufgelegt. Vorschubschaltung (Klemmen 901, 912, 922 Binäreingänge = je nach Parametrierung für Ereignismarken / Auslösung Textdruck... -
Seite 5: Registrierpapier Einlegen
1.5 Registrierpapier einlegen 1.5.1 Schreibtisch für Rollstreifen (siehe Bild 5 und Bild 6) 1. Schreibtisch entriegeln: Entriegelungshebel Eh nach unten drü- cken (siehe Bild 5). Schreibtisch schwenkt nach vorne. Schreibtisch herausnehmen. 2. Papierandruckklappe Pa aufklappen. 3. Schreibrolle in die Papiervorratsmulde Pm einlegen. 4. -
Seite 6: Faserschreibeinsatz / Druckeinsatz Einsetzen
1.6 Faserschreibeinsatz / Druckeinsatz einsetzen 1.7 Gerät einschalten 1. Skalen nach oben klappen. 2. Faserschreibeinsatz / Druckeinsatz gemäß Bild 8 einsetzen. Achtung Vor dem Einschalten der Energieversorgung ist sicherzustellen, dass die Betriebsspannung des Gerätes (siehe Typschild) und die Versorgungs- spannung übereinstimmen. Ein Netzanschlussschalter ausreichender Schaltleistung, der das Gerät allpolig vom Netz trennt, ist in Reichweite des Einbauortes vorzusehen. -
Seite 7: Bedienen
2 Bedienen 2.1 Registrierpapier entnehmen (siehe Bild 11) Zur Papierentnahme kann der Schreibtisch im Gerät verbleiben. Schreibtisch für Rollstreifen 1. Papierführungsklappe nach unten aufklappen. 2. Aufwickelrolle herausnehmen. 3. Papier ggf. an Abreißkante abtrennen. Schreibtisch für Faltstreifen 1. Papierführungsklappe nach unten aufklappen. 2. -
Seite 8: Umrüsten
3 Umrüsten 3. Stecker zu den Messsystemen (max. 1 ... 4) und Stecker für Druckerkanal abziehen. 4. Elektronikeinheit ausbauen (siehe Bild 14). 3.1 Messbereiche ändern Kanalkarte (untere Leiterplatte) ausbauen Standard-Ausführung Der Schreiber wird bei der Ausführung „Messbereich Standard“ 1. 4 Schrauben Sl lösen (siehe Bild 15). an die Messaufgabe mittels Tasten der Anzeige- und Bedienein- 2. -
Seite 9: Skalen Auswechseln
7. Messsystem Null mit Skalenanfang überprüfen. a. Schreibtisch herausnehmen.. b. <↵> betätigen. „SYS“ wird angezeigt. Strom Strom Thermoelement Die Messsysteme laufen auf elektrisch Null. –20...20 mA 0...20 mA Typ B,R Typ E,J, K c. Skale auf Zeiger ausrichten und Skalenschraube 4...20 mA L,N, U festziehen. -
Seite 10: Instandhalten
4 Instandhalten 4.1 Sicherung erneuern (siehe Bild 20) Bild 20 Sicherung erneuern Achtung Es ist sicherzustellen, dass nur Sicherungen vom angegebenen Typ und der angegebenen Nennstromstärke als Ersatz verwendet werden. Die Verwendung geflickter Sicherungen oder Kurzschließen des Sicherungs- halters ist unzulässig. Beim Öffnen von Abdeckungen oder Entfernen von Teilen, außer wenn dies von Hand möglich ist, können spannungsführende Teile freigelegt werden. -
Seite 11: Technische Daten
5 Technische Daten Messteil Einflusseffekte Messabweichung nach IEC 484, bezogen auf den Nennbereich Temperatur Linax 4000M Klasse 0,5 Nennbereich [± 0,2 + (0,05 x - 0,05)] % / 10 K Messumfang ± 1 °C / 10 K bei interner Vergleichsstellenkorrektur Referenztemperatur 25 °C... - Seite 12 Textdruck für: Optionen 1. Acht Textzeilen mit je 16 Schriftzeichen. Grenzwertüberwachung Jede Textzeile wird durch Uhrzeitausdruck ergänzt. Auslösung 2 Grenzwerte je Kanal zur Absolutwertüberwachung. zyklisch, in parametrierbaren Zeitintervallen oder ereig- 4 interne Relais können den Grenzwerten frei zugeordnet nisabhängig durch interne Grenzwerte oder externe Anregung werden.
- Seite 13 Grundparametrierung Elektrische Sicherheit Prüfung nach DIN EN 61010-1 (Klassifikation VDE 0411) Wird bei Bestellung eines Schreibers keine individuelle bzw. IEC 1010-1 Parametrierung verlangt, wird der Linax 4000M mit folgender Schutzklasse: I Parameter-Voreinstellung ausgeliefert: skategorie III am Netzeingang Alle Messkanäle mit Messbereich 0...20 mA II bei Ein- und Ausgängen...
-
Seite 14: Verpacken
6 Verpacken 8 Reparatur- und Ersatzteilservice Kalibrierzentrum* Für den Transport sind die Faserschreibeinsätze auszubauen. und Mietgeräteservice Ist die Originalverpackung nicht mehr vorhanden, ist das Gerät in Luftpolsterfolie oder Wellpappe einzuschlagen und in einer genü- Bitte wenden Sie sich im Bedarfsfall an: gend großen, mit stoßdämpfendem Material (Schaumstoff o. -
Seite 15: Produktsupport
9 Produktsupport Bitte wenden Sie sich im Bedarfsfall an: GMC-I Messtechnik GmbH Hotline Produktsupport Industrie Telefon +49 911 8602-500 Telefax +49 911 8602-340 E-Mail support.industrie@gossenmetrawatt.com GMC-I Messtechnik GmbH... - Seite 16 Erstellt in Deutschland • Änderungen vorbehalten • Eine PDF-Version finden Sie im Internet Telefon +49 911 8602-111 GMC-I Messtechnik GmbH Telefax +49 911 8602-777 Südwestpark 15 E-Mail info@gossenmetrawatt.com 90449 Nürnberg • Germany www.gossenmetrawatt.com...
