Installationsanleitung

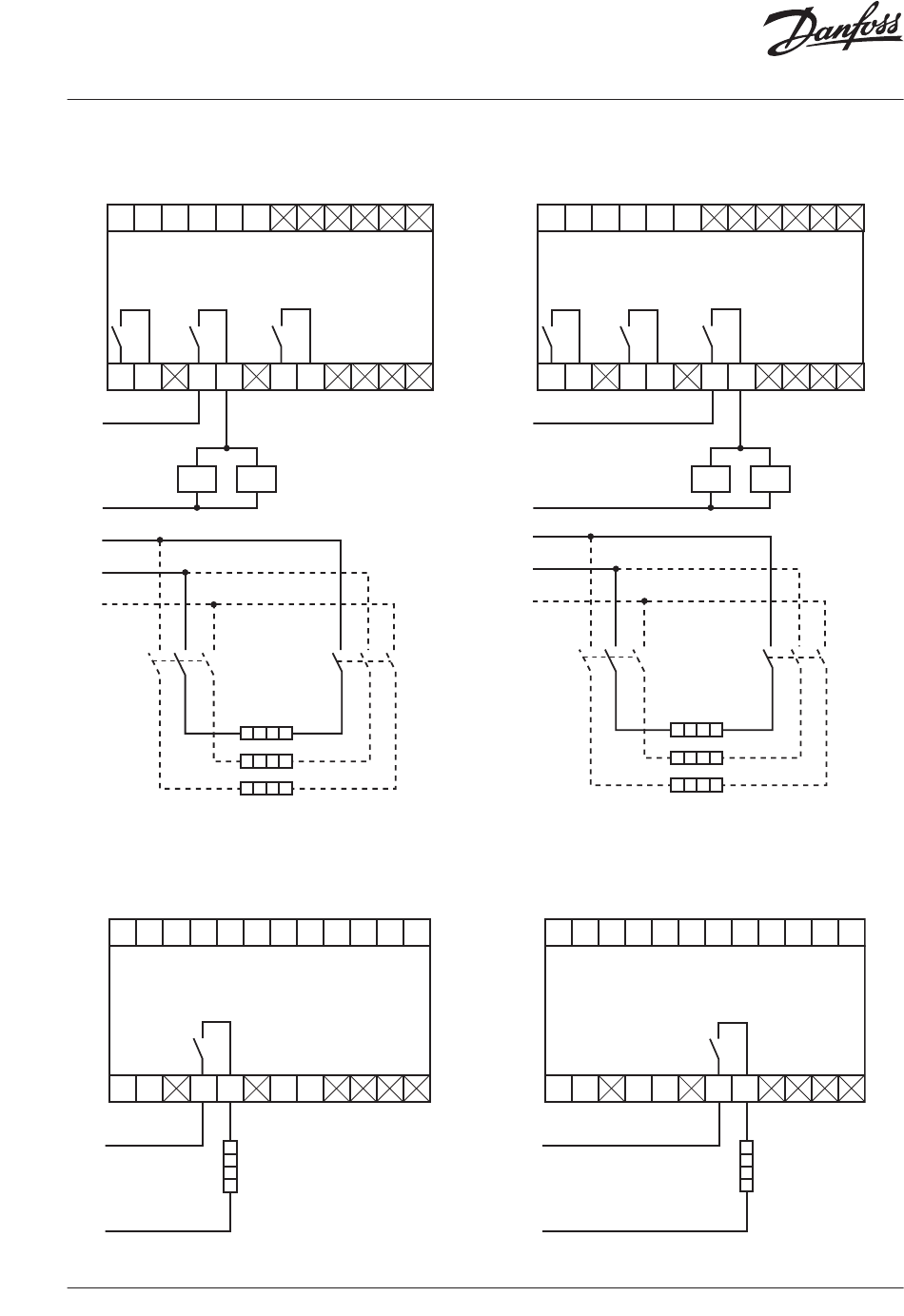

400 V, 2–3 Phasen / 1–3 Verbraucher —
System A
13 14 15 16 17 18 19 20 21 22 23 24
ECtemp 850 IV
1 2 3 4 5 6 7 8 9 10 11 12
L
K1
N
L1
L2
L3
K1
400 V Heizelemente
Direkte Verbindung — System A
13 14 15 16 17 18 19 20 21 22 23 24
ECtemp 850 IV
1 2 3 4 5 6 7 8 9 10 11 12
L
N
230 V Heizelemente
08097108 / VIMHE203
ECtemp 850 IV
Fig. D
K2
K2
Fig. F
max. 15 A
Fig. E
400 V, 2–3 Phasen / 1–3 Verbraucher —
System B
13 14 15 16 17 18 19 20 21 22 23 24
ECtemp 850 IV
1 2 3 4 5 6 7 8 9 10 11 12
L
N
L1
L2
L3
K1
400 V Heizelemente
Fig. G
Direkte Verbindung — System B
13 14 15 16 17 18 19 20 21 22 23 24
ECtemp 850 IV
1 2 3 4 5 6 7 8 9 10 11 12
L
N
230 V Heizelemente
K1
K2
K2
max. 15 A
