2.6
Eingänge
VISY-Input 8 verfügt über 8 Eingänge zum Erfassen von Alarmen (siehe folgende Abbildung),
welche von externen Geräten signalisiert werden. Jeder einzelne Eingang kann hierbei ent-
weder als digitaler Spannungseingang oder als Eingang für einen Relaiskontakt fungieren.
Zum Anschluss des Eingangssignals dient die für jeden Eingang vorhandene 3-polige
Schraubklemme. Die Schraubklemmen sind von links nach rechts den Eingängen obere Reihe
2, 4, 6, 8 und untere Reihe 1, 3, 5, 7 zugeordnet. Die Position der Schraubklemmen ist in
Abbildung 1 ersichtlich.
GND
In
+12V GND
Input 2
Input 4
Input 1

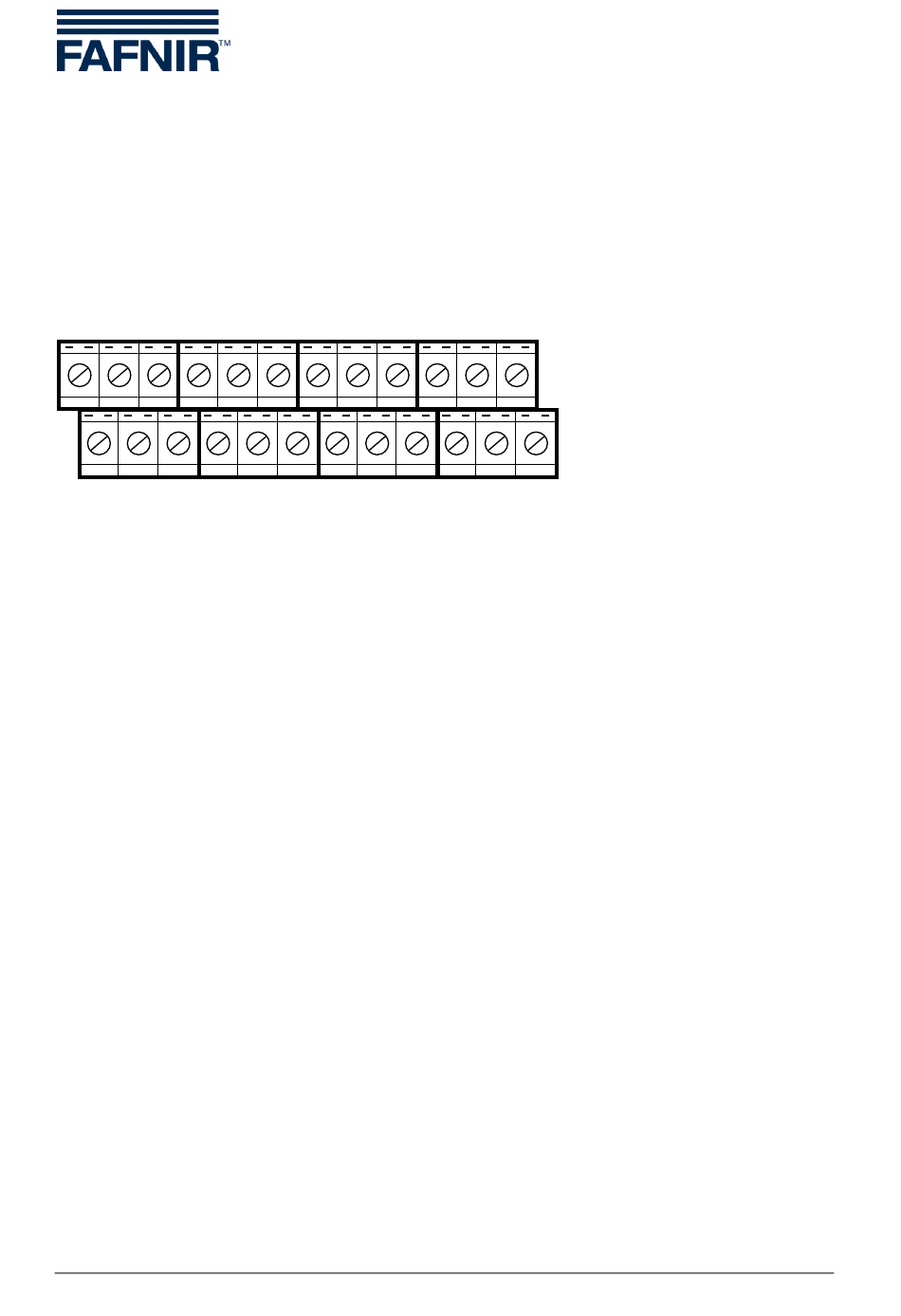

Abbildung 3: Schraubklemme Eingänge
2.6.1
Eingang für externe Spannung
Wenn ein Eingang als digitaler Spannungseingang fungieren soll, muss für diesen Eingang
die Brücke auf der 2-polige Stiftleiste abgezogen sein. Der Anschluss der externen Spannung
hat an den Klemmen „In" und „GND" zu erfolgen. Dieser Eingang ist dann von den anderen
Eingängen galvanisch getrennt (abgezogene Brücke vorausgesetzt). Im zulässigen Span-
nungsbereich (0 ... 24 V DC) sind die Eingänge vor Schäden durch Verpolung geschützt.
Schaltschwellen:
≤ 1,5 V DC ist der Eingang deaktiviert, bei U
Bei U
In
2.6.2
Eingang für externen Relaiskontakt
Wenn ein Eingang als Eingang für einen externen Relaiskontakt fungieren soll, muss für die-
sen Eingang die Brücke auf der 2-poligen Stiftleiste aufgesteckt sein (Auslieferungszustand).
Der Anschluss des externen Relaiskontakts hat an den Klemmen „In" und „+12 V" des Ein-
gangs zu erfolgen.
Für die Versorgung von externen Relaiskontakten hat VISY-Input 8 eine interne 12 V Span-
nungsquelle. Die Eingänge sind über die interne 12 V Spannungsquelle galvanisch verbun-
den. Der maximale Strom über den Relaiskontakt ist auf 10 mA ±10 % begrenzt.
2.7
Verbindung zum VISY-Command
An der Tankinhaltmessung VISY-X können maximal acht VISY-Input 8 gleichzeitig betrieben
werden. Für den Anschluss des VISY-Input 8 ist ein Kommunikationsadapter VISY-ICI 485
erforderlich, der im VISY-Command installiert sein muss. Die Kommunikation zwischen VISY-
ICI 485 und VISY-Input 8 erfolgt über eine galvanisch getrennte RS-485 Schnittstelle. Die
Seite 4/9
In
+12V GND
In
+12V GND
Input 6
Input 3
Input 5
In
+12V
Input 8
Input 7
≥ 2,5 V DC ist der Eingang aktiviert.
