Montage- und Bedienungsanleitung Optimiser 2225, 2425
Die Standardanzeige der abgesetzten Bedieneinheit unterscheidet sich von der des lokal
montierten Regler-Bedienteils dadurch, dass im oberen Teil der Anzeigefläche mit großen
Ziffern die tatsächliche Raumtemperatur angezeigt wird. Zur Ermittlung dieser Temperatur
dient ein Temperaturfühler, der sich im Montagerahmen der abgesetzten Bedieneinheit be-
findet.

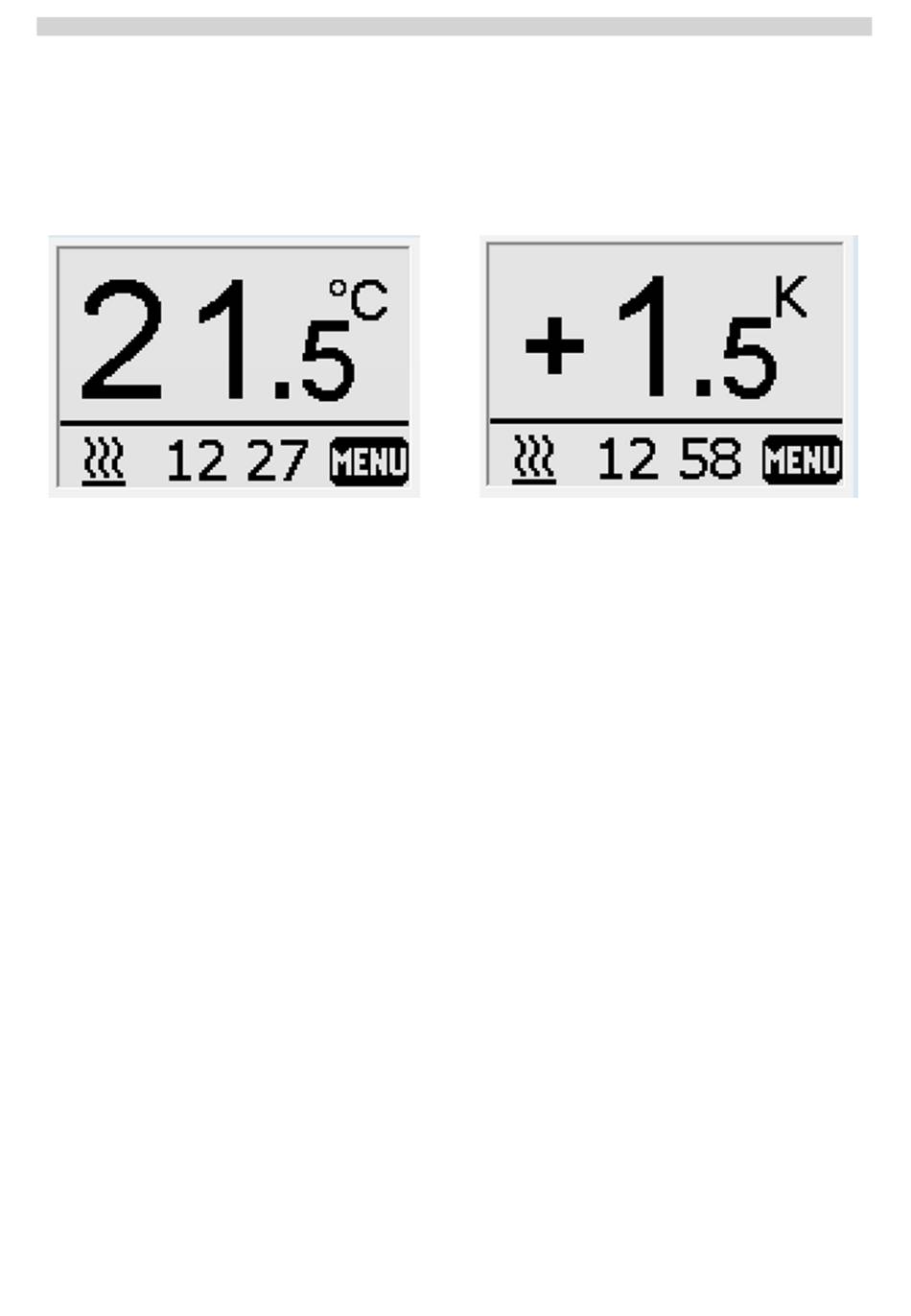

Wenn der Select-Knopf um eine Raststellung gedreht wird, zeigt die Anzeige statt der
Raumtemperatur (linkes Bild) die Niveauverschiebung (rechtes Bild). Bei weiterem Drehen
des Select-Knopfes ändert sich die Niveauverschiebung in den Grenzen von -5 K bis +5 K
in Schritten von 1 K.
Im unteren Teil der Anzeige erscheint links der Zustand des Mischer-Heizkreises bzw.
Heiz-/Kühlkreises, in der Mitte die aktuelle Zeit und rechts die Schaltfläche MENU. Wenn
ein Fehler vorliegt, blinkt das Symbol für die Zustandsanzeige. Mit der berührungsempfind-
lichen Schaltfläche MENU kann (zusätzlich zu der Möglichkeit, den Select-Knopf zu drü-
cken) das Menü aufgerufen werden. Die weiteren Bedienabläufe der abgesetzten Bedien-
einheit unterscheiden sich nicht von denen der lokalen Bedieneinheit.
Hinweis: Beim Betrieb des Bedienteils in der abgesetzten Bedieneinheit darf am Regler
keine Wohnungsstation für den 1. Heiz- bzw. Heiz-/Kühlkreis angeschlossen sein.
