Abgesetzte Bedieneinheit (Option)

Alternativ zur lokalen Bedienung am Regler selbst kann der Optimiser auch über eine opti-
onale abgesetzte Bedieneinheit fernbedient werden. In Aussehen und Funktion stimmt die-
se abgesetzte Bedieneinheit vollständig mit der lokalen Bedieneinheit überein. Zusätzlich
übernimmt die abgesetzte Bedieneinheit die Funktionen der Wohnungsstation zur Raum-
temperaturmessung und -einstellung.

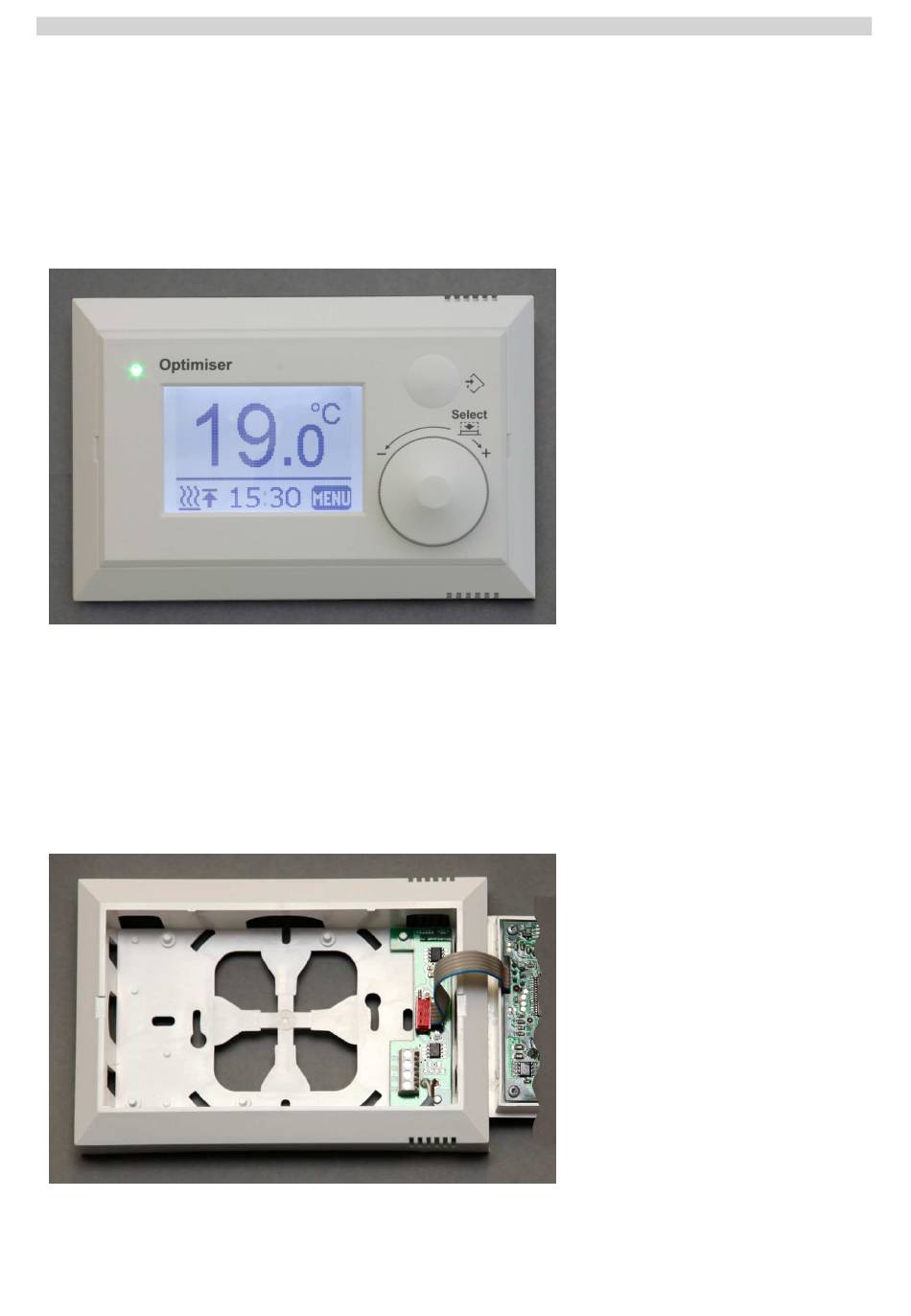

Die abgesetzte Bedieneinheit wird auf dem mitgelieferten Montagerahmen befestigt, der
für Montage auf der Wand mit Kabeleintritt von oben oder unten bzw. auf einer Unterputz-
Schalterdose mit Kabeleintritt von hinten geeignet ist. Angeschlossen wird die Bedienein-
heit über ein vieradriges Kabel; hierzu eignet sich ein handelsübliches Telefonkabel (z.B.
Y(ST)Y 2x2x0,8). Der Montagerahmen wird mit zwei Schrauben an der Wand bzw. auf der
Dose befestigt. Bei der Montage ist darauf zu achten, dass die Seite mit den Lüftungs-
schlitzen nach rechts zeigt. Nach Verdrahtung des Anschlusskabels wird der rote Stecker
am Flachbandkabel der Bedieneinheit in die entsprechende Buchse des Montagerahmens
gesteckt und das Bedienteil dann im Rahmen eingerastet.
