Montage- und Bedienungsanleitung

Grundlagen der Bedienung

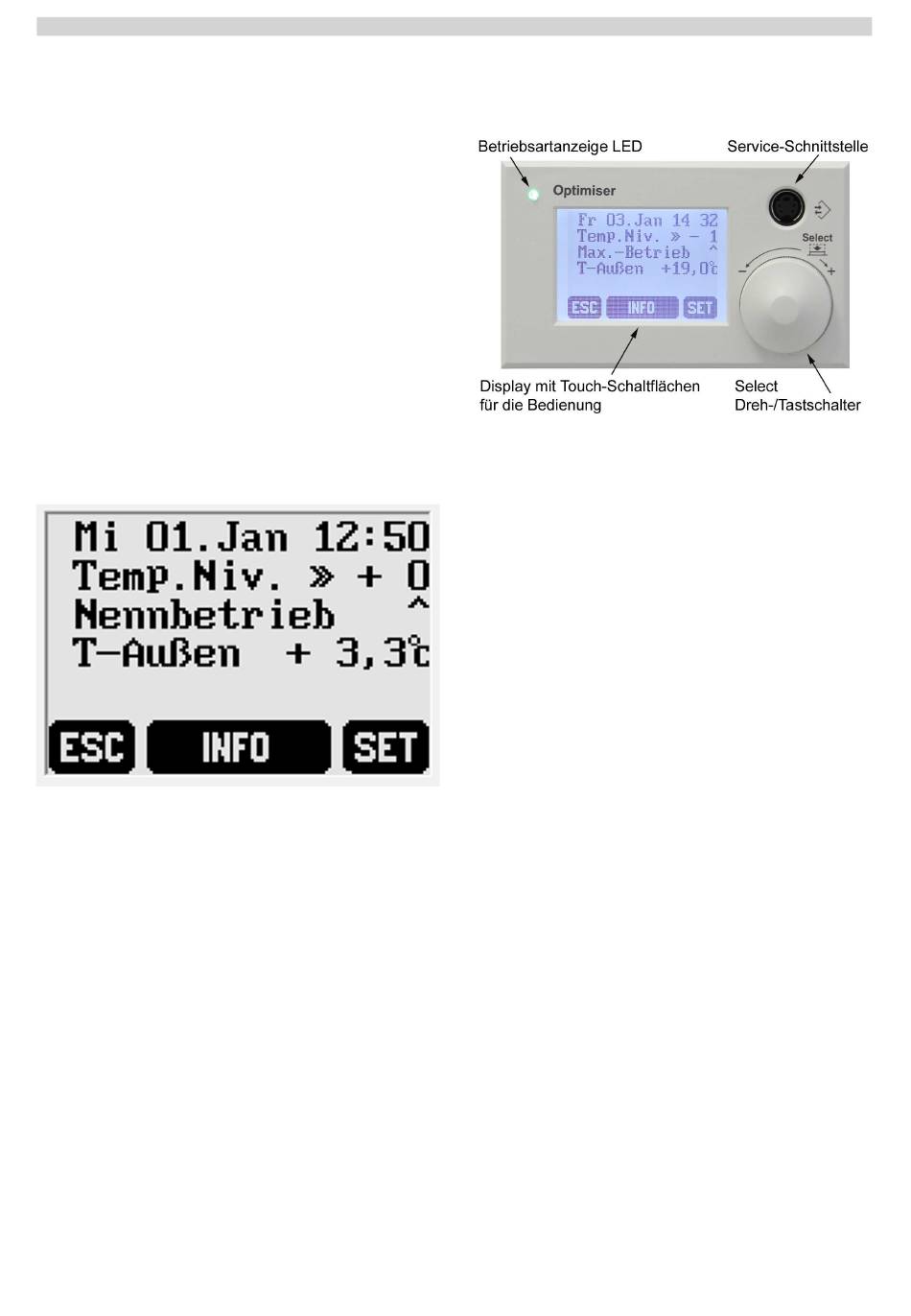

Die Darstellung der Einstellwerte erfolgt
beim Optimiser über eine LC-Anzeige.
Die fünfzeilige Klartextanzeige dient zur
Darstellung aller Informationen und zum
Aufruf aller Menübereiche und -punkte. Alle
dargestellten Werte werden ständig aktua-
lisiert. Mit der Anwahl des Menüs wird die
Hintergrundbeleuchtung automatisch ein-
geschaltet. Erfolgt keine weitere Bedie-
nung, schaltet die Anzeige automatisch
nach Ablauf von ca. 4 Minuten auf die
Standardanzeige zurück und die Beleuch-
tung erlischt.
Standardanzeige
In Zeile 1 wird der aktuelle Wochentag, das
Datum und die Uhrzeit angezeigt.
In Zeile 2 wird die ggf. vorhandene Ver-
schiebung des „Temperatur-Niveaus" an-
gezeigt; hier „+ 0" = keine Verschiebung.
In Zeile 3 wird angezeigt, dass die Warm-
wasseraufbereitung aktiv ist.
In Zeile 4 wird die aktuelle Außentempera-
tur angezeigt.
In Zeile 5 wird bei der Standardanzeige
nichts angezeigt
Bedienhinweise
Die folgenden 4 grundsätzlichen Schritte
sind für alle Menüaufrufe gültig.
Zum Wechseln von der Standardanzeige in
die Menüebene (1x Select):
Schritt 1:
Den gewünschten Menüpunkt mit +/ - an-
wählen (Cursor vor dem Menüpunkt „>").
Schritt 2:
Mit Select den gewünschten Menüpunkt
zur Änderung auswählen (Cursor vor dem
Menüpunkt wechselt auf „>>").
Schritt 3:
Durch +/ - die angezeigte Einstellung än-
dern (Cursor wechselt auf „ # " sobald die
Einstellung geändert wurde).
Schritt 4:
Set drücken um die geänderte Einstellung
zu speichern oder Esc drücken um den
Menüpunkt unverändert zu verlassen.
Rücksprung
Zum Wechseln von einer beliebigen Menü-
ebene in die Standardanzeige: ohne Ände-
rungen des aktuellen Menüpunktes die
Schaltfläche „Esc" ggf. mehrmals betätigen.
Nach dem Abspeichern (Set) des geänder-
ten Wertes die Schaltfläche „Esc" ggf.
mehrmals betätigen. Ein Rücksprung von
Menüebene zu Menüebene erfolgt unter
Anwahl des Menüpunktes zurück.
