4 | MAP 5000-Familie
7. Batterien
8. AT 2000 Übertragungsgerät montiert auf MAP Montageplatte
für Zubehör (ICP-MAP0020)
9. MAP Zentralengehäuse-Deckelkontakt (ICP-MAP0050)
10. MAP 230V Klemmenblock (ICP-MAP0065)
11. MAP Netzgerät 150 W (IPP‑MAP0005-2)
Im Energieversorgungsgehäuse enthaltene
Komponenten

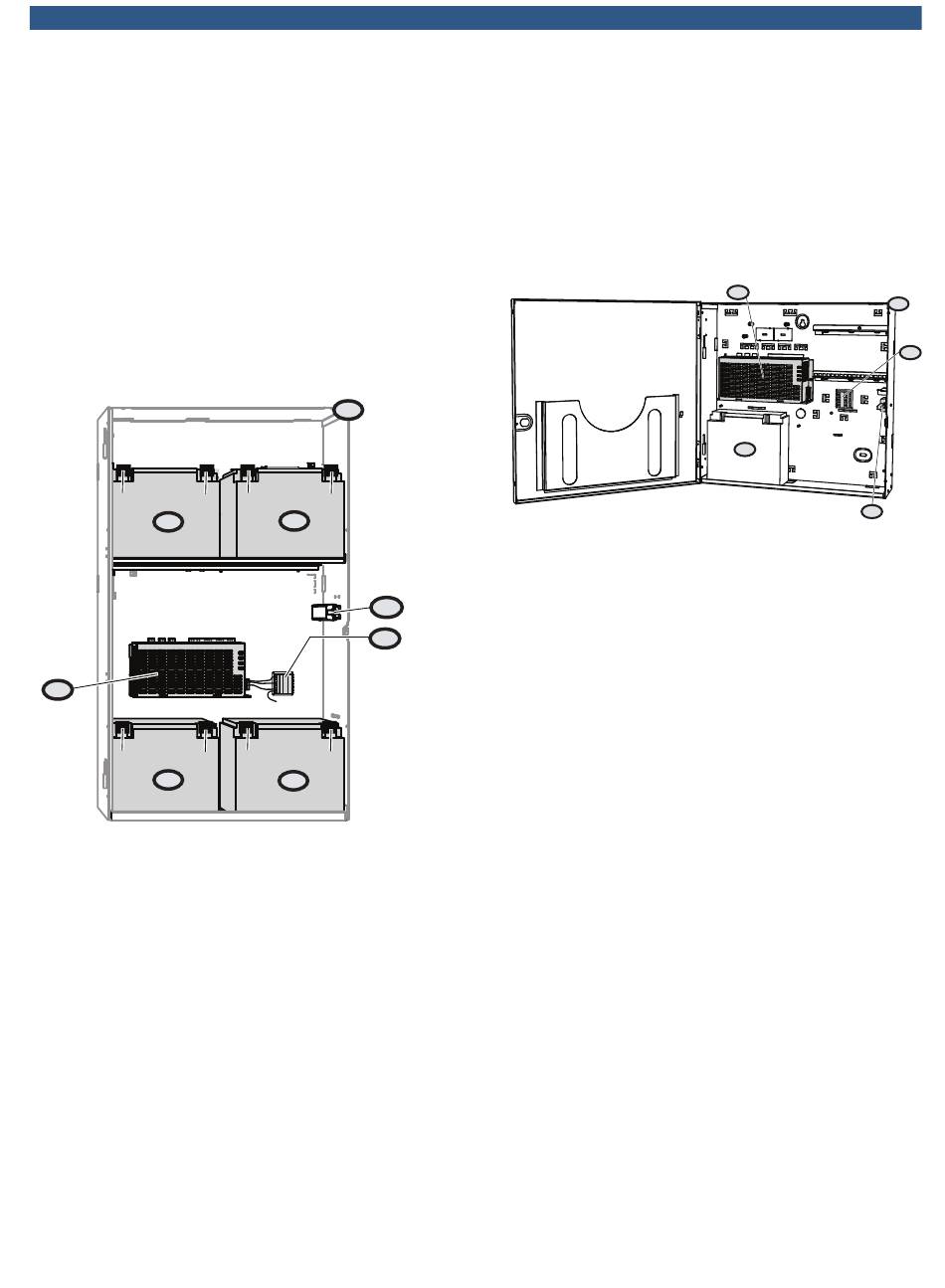

Das Energieversorungsgehäuse mit Zubehör umfasst
ein Gehäuse mit Deckelkontakt und Gehäuseschloss,
einen MAP 230V Klemmenblock und die zugehörigen
Kabel. Es bietet Platz für ein MAP Netzgerät (150 W)
und bis zu vier Batterien (je 12 VDC, 40 Ah)
(+) (-)
2
5
(+) (-)
2
1 MAP Energieversorgungsgehäuse mit Zubehör (ICP‑MAP0115)
2 Batterien (12 VDC, 40 Ah)
3 MAP Zentralengehäuse-Deckelkontakt (ICP-MAP0050)
4 MAP 230V Klemmenblock (ICP‑MAP0065)
5 MAP Netzgerät 150 W (ICP‑MAP0005-2)
Im Erweiterungsgehäuse enthaltene Komponenten
Das MAP Erweiterungsgehäuse mit Zubehör
(ICP‑MAP0120) bietet Platz für ein MAP Netzgerät 150
W (IPP‑MAP0005-2) und zwei 18-Ah-Batterien. Mit dem
Erweiterungsgehäuse kann das System mithilfe des im
Gehäuse montierten MAP Schwenkrahmens
(ICP‑MAP0025) mit zusätzlichen Modulen erweitert
werden. Dazu werden die LSN Improved Module
(ICP‑MAP0010) und die MAP Montageplatten für
Zubehör (ICP‑MAP0020) auf dem Schwenkrahmen
angebracht. Bei Verwendung des Schwenkrahmens
1
(+) (-)
2
3
4
(+) (-)
2
können das MAP Netzgerät 150 W (IPP‑MAP0005-2)
und die Batterien nicht im Erweiterungsgehäuse
untergebracht werden.
Netzgeräteanwendungen
Netzgeräte können in den verschiedenen
Gebäudeteilen an den Stellen platziert werden, an
denen eine Spannungsversorgung benötigt wird, um
die Verlegung langer Kabel zu vermeiden. Das
Netzgerät wird auf dem externen BDB vollständig
überwacht.
1. MAP Erweiterungsgehäuse mit Zubehör (ICP‑MAP0120)
2. MAP 230V Klemmenblock (ICP‑MAP0065)
3. MAP Erweiterungsgehäuse-Deckelkontakt (IPP-MAP0050)
4. Batterien
Bis zu zwei Batterien 12 V, 18 Ah in Reihe geschaltet.
5 MAP Netzgerät 150 W (IPP‑MAP0005-2)
Anwendung für LSN Improved Module
Das MAP System unterstützt bis zu acht LSN Improved
Module. Das Zentralengehäuse (ICP‑MAP0110)
unterstützt bis zu vier auf dem MAP Schwenkrahmen
(ICP‑MAP0025) montierte LSN Improved Module.
Zusätzliche LSN Improved Module können in MAP
Erweiterungsgehäusen (ICP‑MAP0120) montiert und
an den internen BDB angeschlossen werden. Jedes
LSN Improved Modul unterstützt eine Ring- oder zwei
Stichkonfigurationen.
1. MAP Erweiterungsgehäuse mit Zubehör (ICP‑MAP0120)
2. MAP Montageplatte für Zubehör (ICP‑MAP0020)
Bis zu zwei auf der oberen Ebene des MAP Schwenkrahmens
3. MAP 12-V-Spannungswandler (ICP‑MAP0017)
Bis zu zwei auf einer MAP Montageplatte für Zubehör
4. SIV Sicherungsverteiler (MAP Montageplatte für Zubehör)
5. MAP Schwenkrahmen (ICP‑MAP0025)
Externe Kabel sind von vorn zugänglich. Der Zugriff auf die
interne Verkabelung ist durch das Aufklappen des
Schwenkrahmens möglich.
6. MAP LSN Improved Modul (ICP‑MAP0010)
Auf dem Schwenkrahmen können bis zu vier optionale MAP
LSN Improved Module befestigt werden.
5
1
2
4
3
