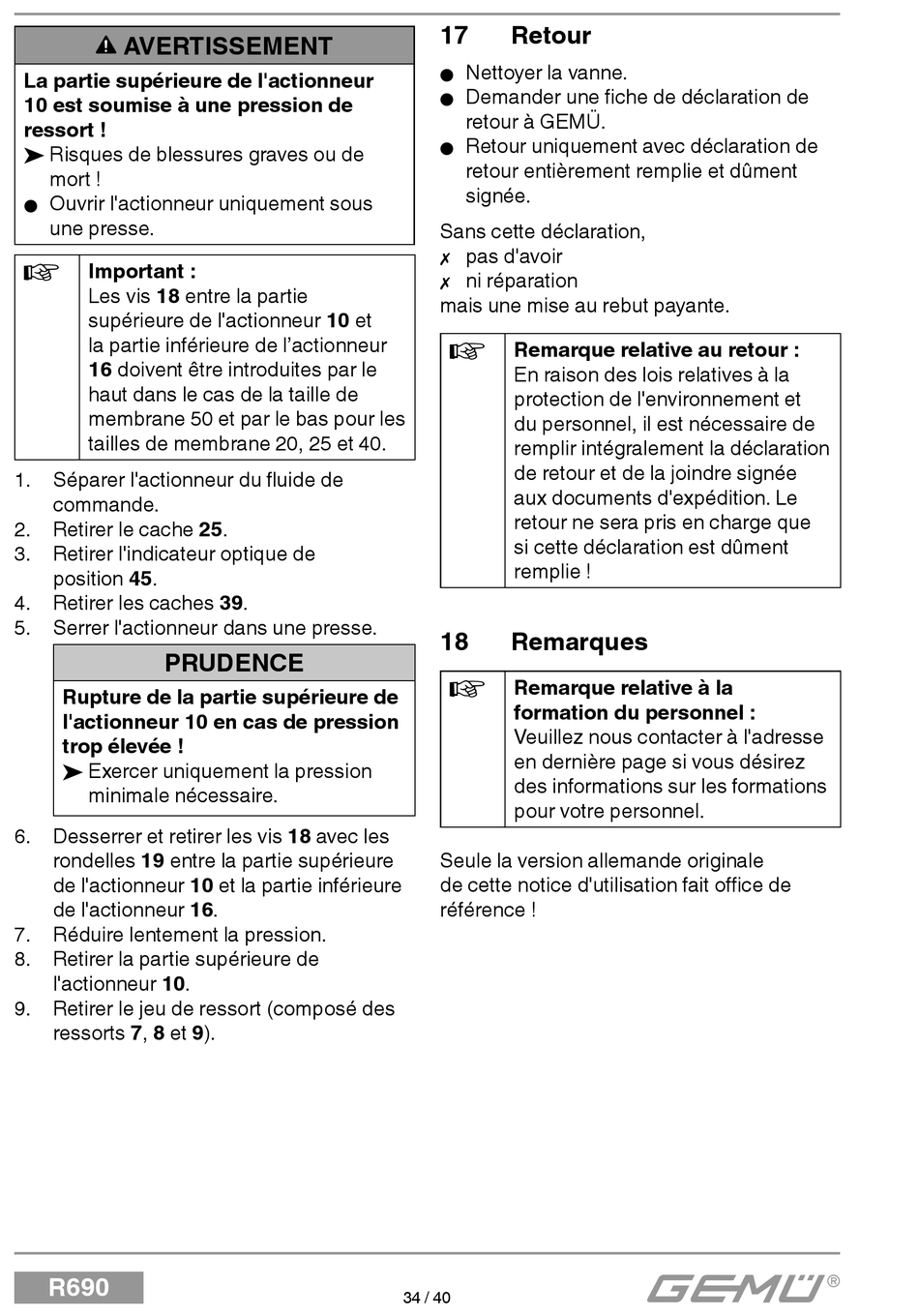

AVERTISSEMENT
La partie supérieure de l'actionneur
10 est soumise à une pression de
ressort !
® Risques de blessures graves ou de
mort !
Ouvrir l'actionneur uniquement sous
G
une presse.
Important :
Les vis 18 entre la partie
supérieure de l'actionneur 10 et
la partie inférieure de l'actionneur
16 doivent être introduites par le
haut dans le cas de la taille de
membrane 50 et par le bas pour les
tailles de membrane 20, 25 et 40.
1. Séparer l'actionneur du fl uide de

commande.

2. Retirer le cache 25.
3. Retirer l'indicateur optique de
position 45.
4. Retirer les caches 39.
5. Serrer l'actionneur dans une presse.
PRUDENCE
Rupture de la partie supérieure de
l'actionneur 10 en cas de pression
trop élevée !
® Exercer uniquement la pression
minimale nécessaire.
6. Desserrer et retirer les vis 18 avec les
rondelles 19 entre la partie supérieure
de l'actionneur 10 et la partie inférieure
de l'actionneur 16.
7. Réduire lentement la pression.
8. Retirer la partie supérieure de
l'actionneur 10.
9. Retirer le jeu de ressort (composé des
ressorts 7, 8 et 9).
R690
17

Retour

Nettoyer la vanne.
G
Demander une fi che de déclaration de
G
retour à GEMÜ.
Retour uniquement avec déclaration de
G
retour entièrement remplie et dûment
signée.
Sans cette déclaration,
pas d'avoir

ni réparation

mais une mise au rebut payante.
Remarque relative au retour :
En raison des lois relatives à la
protection de l'environnement et
du personnel, il est nécessaire de
remplir intégralement la déclaration
de retour et de la joindre signée
aux documents d'expédition. Le
retour ne sera pris en charge que
si cette déclaration est dûment
remplie !
18

Remarques

Remarque relative à la
formation du personnel :
Veuillez nous contacter à l'adresse
en dernière page si vous désirez
des informations sur les formations
pour votre personnel.
Seule la version allemande originale
de cette notice d'utilisation fait office de
référence !
