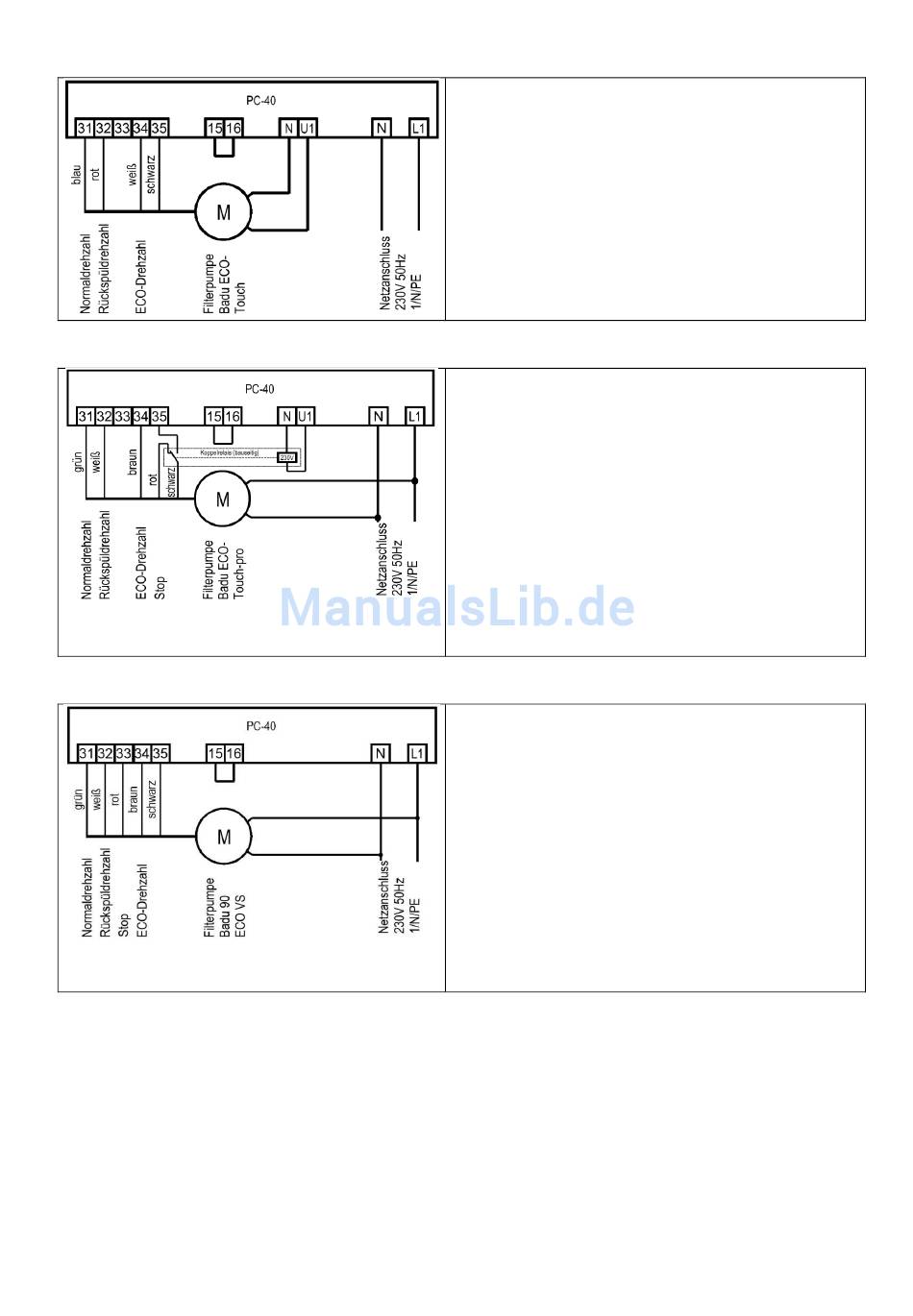

Netzanschluss bei Verwendung einer Speck ECO-Touch Pumpe

Netzanschluss bei Verwendung einer Speck ECO-Touch-Pro Pumpe

Netzanschluss bei Verwendung einer Speck ECO-VS Pumpe

Bedienungsanleitung Filtersteuerung PC-40
Eine Speck ECO-Touch Pumpe kann direkt an die PC-
40 angeschlossen werden. Die Drehzahlsteuerung wird
an die Klemmen 31-35 angeschlossen.
Zwischen
(Wicklungsschutzkontakt) muss eine Brücke eingelegt
sein.
Die DIP-Schalter müssen in Stellung „Speck ECO-
Touch" geschaltet werden (siehe unten).
Die Bedienungsanleitung der Pumpe ist unbedingt zu
beachten!
Eine Speck ECO-Touch-Pro Pumpe kann direkt an die
PC-40 angeschlossen werden. Die Drehzahlsteuerung
wird an die Klemmen 31-35 angeschlossen. Für die
Ansteuerung des Stop-Einganges der Pumpe muss
bauseitig ein Koppelrelais installiert werden.
Zwischen
(Wicklungsschutzkontakt) muss eine Brücke eingelegt
sein.
Die Spannungsversorgung der Pumpe erfolgt direkt aus
dem Netz.
Die DIP-Schalter müssen in Stellung „Speck ECO-
Touch" geschaltet werden (siehe unten).
Die Bedienungsanleitung der Pumpe ist unbedingt zu
beachten!
Eine Speck ECO-VS Pumpe kann direkt von der PC-40
angesteuert werden. Die Drehzahlsteuerung wird an die
Klemmen 31-35 angeschlossen.
Zwischen
(Wicklungsschutzkontakt) muss eine Brücke eingelegt
sein.
Die Spannungsversorgung der Pumpe erfolgt direkt aus
dem Netz.
Die DIP-Schalter müssen in Stellung „Speck ECO-
Touch" geschaltet werden (siehe unten).
Im Setup-Menü
Digitaleingänge auf „dI" eingestellt werden und das
Schaltverhalten der Stop-Funktion muss auf Stop bei
offenem Kontakt („oP") eingestellt sein.
Seite: 7 (24)
den beiden Klemmen
den beiden Klemmen
den beiden Klemmen
an der Pumpe
15 und 16
15 und 16
15 und 16
müssen die
