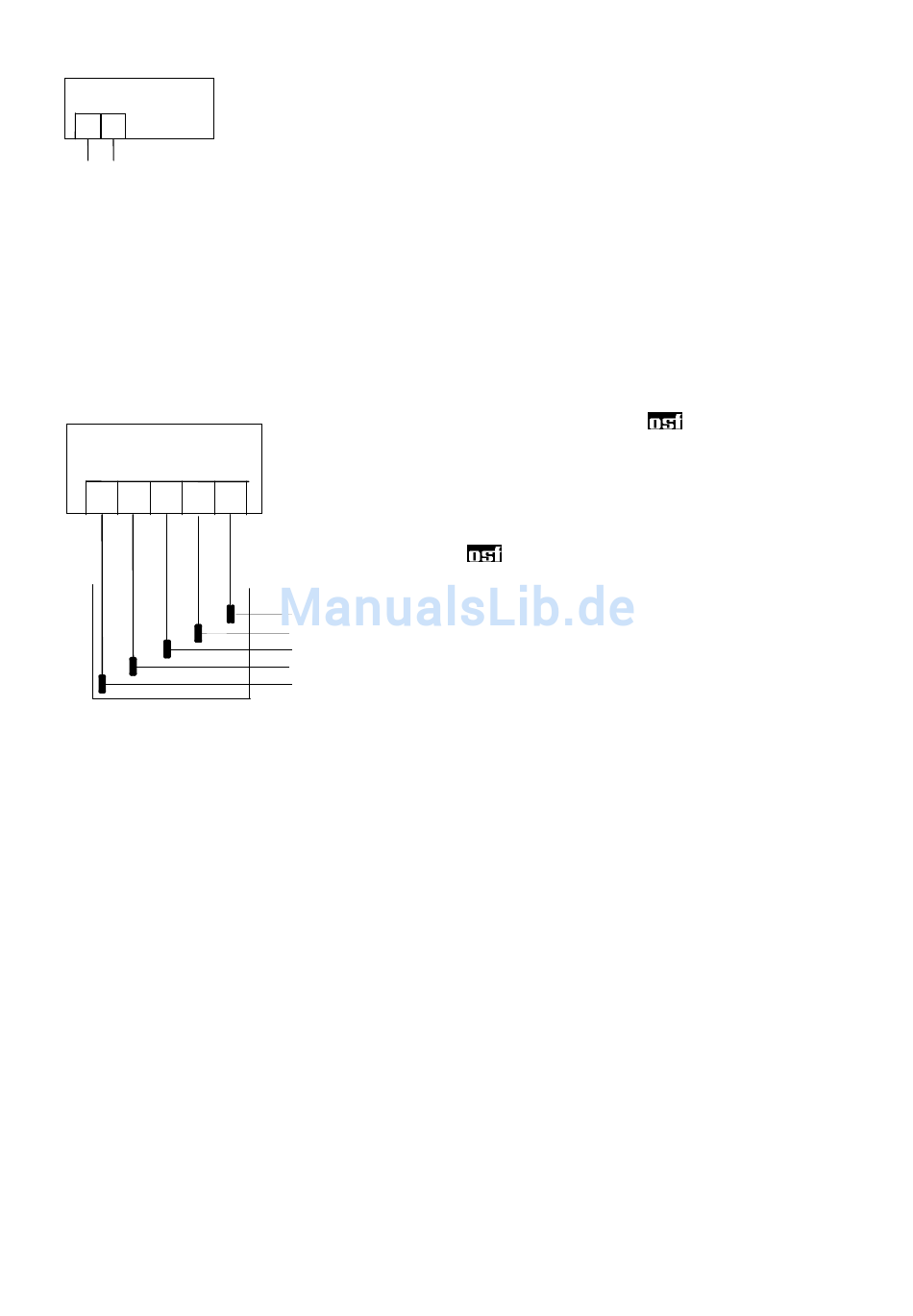

An die Klemmen 37 und 38 kann ein Endschalter der Schwimmbadabdeckung
PC-40
angeschlossen werden, der bei geschlossener Abdeckung automatisch den ECO-
Betrieb startet. Die Klemmen führen 24V Sicherheitskleinspannung.
37 38
24V
Endschalter
Die integrierte Niveauregelung ist sowohl für Schwimmbäder mit Überlaufrinne, als auch für Skimmerbecken
geeignet. Bei der Inbetriebnahme der Steuerung muss gewählt werden, welche Variante zum Einsatz kommt.
Auf der Platine der Steuerung befindet sich ein Codierschalter, mit dem die zutreffende Betriebsart eingestellt
werden kann. Im Auslieferungszustand befindet sich der Schalter 3 des Codierschalters in Schalterstellung
„Auffangbehältersteuerung". Durch Umschalten in Stellung „on" schaltet man die Betriebsart „Skimmerbecken"
ein. Eine Skizze befindet sich weiter unten im Text.
PC-40
43 44 45 47
46
Beim Anschluss der Tauchelektroden ist besonders darauf zu achten, dass die Reihenfolge nicht verwechselt
wird, denn Verwechselungen der Elektroden führen unweigerlich zu Fehlfunktionen der Anlage.
Je nach Konzeption der Schwimmbadanlage kann es in Freibädern vorkommen, dass Regenwasser den
Wasserspiegel anhebt und dann die Funktion „Zwangseinschaltung" aktiviert. Falls dieses Betriebsverhalten
nicht gewünscht ist, kann die Elektrode „Zwangseinschaltung EIN" (Klemme 47) abgeklemmt werden. Alle
anderen Tauchelektroden sind für die Funktion der Steuerung erforderlich und können nicht entfallen, bzw.
dürfen nicht überbrückt werden.
Bedienungsanleitung Filtersteuerung PC-40

Anschluss eines Abdeckungs-Endschalters

Niveauregelung

Schwimmbäder mit Überlaufrinne
Zwangseinschaltung
max.
min.
TRS
Masse
Verwendung für Freibäder
Seite: 11 (24)
Als Sensoren sind
verwenden. Die Zugfestigkeit
ausreichend, um die Elektroden mittels
Spezialleitung in den Überlaufsammelbehälter zu
hängen, wobei die
durchaus gegenseitig
Befestigung erfolgt oberhalb des Behälters mit der
Elektrodenhalterung.
werden in einer bauseits zu installierenden Abzweig-
dose zusammengeführt. Von dieser Abzweigdose
wird eine Leitung ( z.B. NYM-0 7x1,5 mm
Steuergerät verlegt. Die Leitungslänge darf 30m nicht
überschreiten.
Tauchelektroden
der Leitung
dieser
einzelnen Elektroden
berühren dürfen.
Die Spezialleitungen
2
) bis zum
zu
ist
sich
Die
