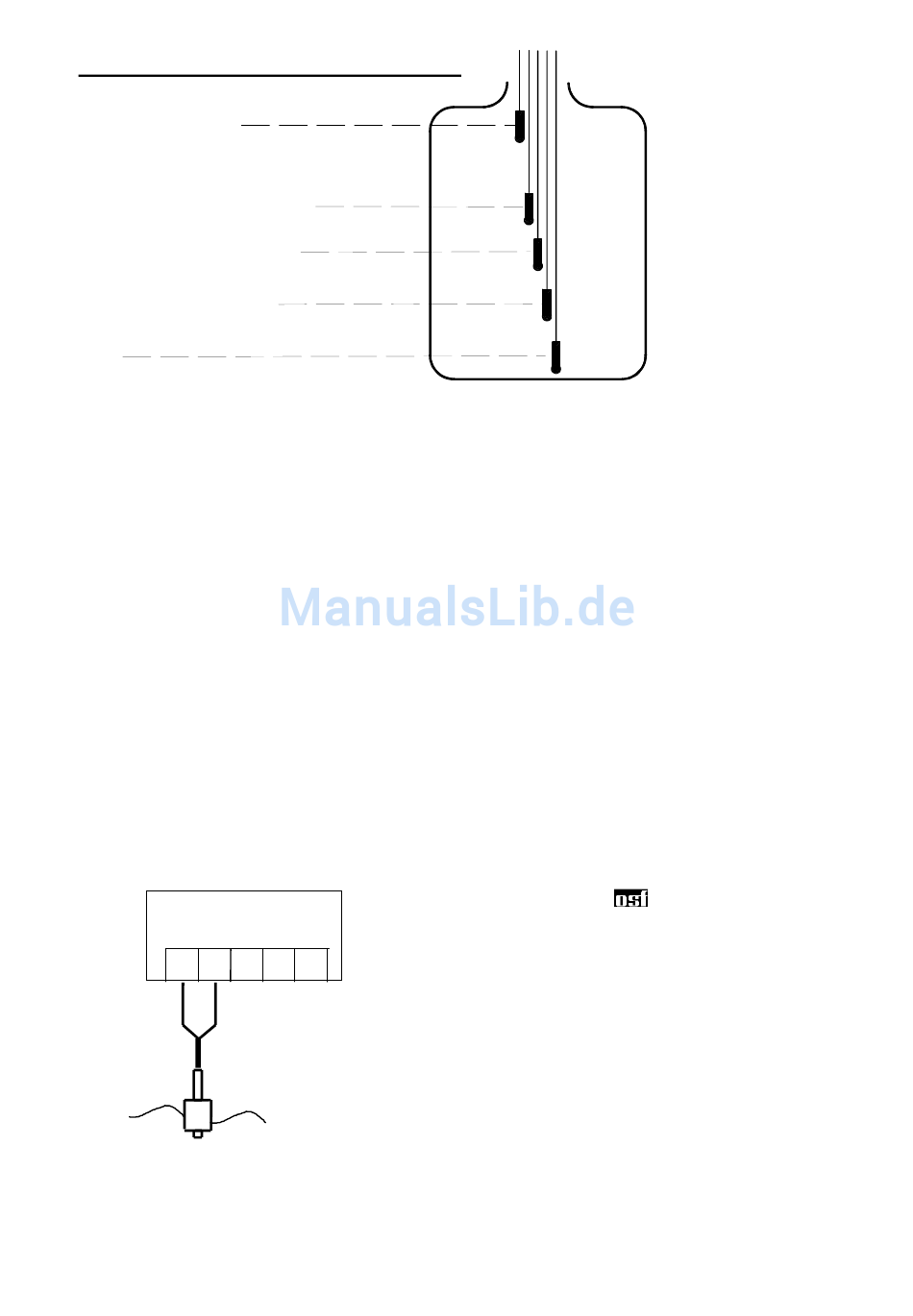

Funktion der einzelnen Tauchelektroden

Zwangseinschaltung EIN
Zwangseinschaltung AUS
Doppelfunktion:
Magnetventil ZU
Magnetventil AUF
Doppelfunktion:
Trockenlaufschutz: Pumpe EIN
Trockenlaufschutz: Pumpe AUS
Masse
Funktionshinweise der Niveauregelung für Auffangbehälter
Die Niveauregelung für Auffangbehälter hat folgende Funktionen:
a) Regelung des Wasserstandes.
Wenn durch Wasserverlust in Schwimmbad, z.B. durch Verdunstung oder Rückspülung, der
Wasserspiegel bis unterhalb der Tauchelektrode "Magnetventil AUF" (Klemme 45) absinkt, öffnet
das Magnetventil (Klemme U9) und das einströmende Frischwasser führt zu einer Anhebung des
Wasserspiegels. Sobald der steigende Wasserspiegel die Position der Tauchelektrode
"Magnetventil ZU" (Klemme 46) erreicht und die betreffende Elektrode berührt, schließt das
Magnetventil den Frischwasserzulauf.
b) Trockenlaufschutz der Filterpumpe.
Wenn durch Wasserverlust im Auffangbehälter, z.B. durch Rückspülung, der Wasserstand bis
unterhalb der Tauchelektrode "Trockenlaufschutz / Pumpe AUS" (Klemme 44) absinkt, schaltet
die Niveauregelung die Filterpumpe aus, damit diese nicht durch Wassermangel beschädigt wird.
Sobald der Wasserstand wieder bis auf Höhe der Elektrode "Trockenlaufschutz / Pumpe EIN"
(Klemme 45) gestiegen ist, und die besagte Elektrode berührt, schaltet die Niveauregelung
automatisch die Filtersteuerung wieder ein.
c) Zwangseinschaltung.
Wenn durch Wasserverdrängung im Schwimmbad der Wasserstand im Auffangbehälter ansteigt
und die Tauchelektrode "Zwangseinschaltung EIN" (Klemme 47) berührt, schaltet Niveauregelung
eigenständig die Filterpumpe ein. Nun wird das Wasser zurück in das Schwimmbad gepumpt, und
somit wird unnötiger Verlust von kostbarem Wasser vermieden. Die Tauchelektrode
"Zwangseinschaltung EIN" ist einige cm tiefer als der Überlauf zu platzieren.
PC-40
43 44 45 46 47
Schwimmerschalter
In dieser Betriebsart wird in Verbindung mit dem Mini-Schwimmerschalter automatisch eine Zeitverzögerung
aktiv. Diese einstellbare Zeitverzögerung verhindert zu häufige Schaltvorgänge infolge von Wellen-
bewegungen des Schwimmbadwassers. Die Verzögerungszeit kann im Konfigurationsmenü verstellt werden.
Bedienungsanleitung Filtersteuerung PC-40
Schwimmbäder mit Skimmer
Als Sensor ist ein
verwenden. Die Leitung des Schwimmerschalters
kann mit einer Leitung (2x0,75mm²) auf bis zu 30m
verlängert werden. Bitte beachten Sie, dass die
Verbindung unbedingt wasserdicht ausgeführt werden
muss. Die Anschlussleitung des Schwimmerschalters
darf nicht zusammen mit anderen stromführenden
Leitungen verlegt werden.
Seite: 12 (24)
Im Normalbetrieb pendelt
der Wasserstand zwischen
den Elektroden "Magnet-
ventil ZU" u. "Magnetventil
AUF"
Die Höhenunterschiede
sind
individuellen
benheiten abhängig. Um
ausreichende
Schaltabstände
erreichen,
5 cm sicherzustellen.
Mini-Schwimmerschalter zu
von den
Gege-
zu
sind min.
