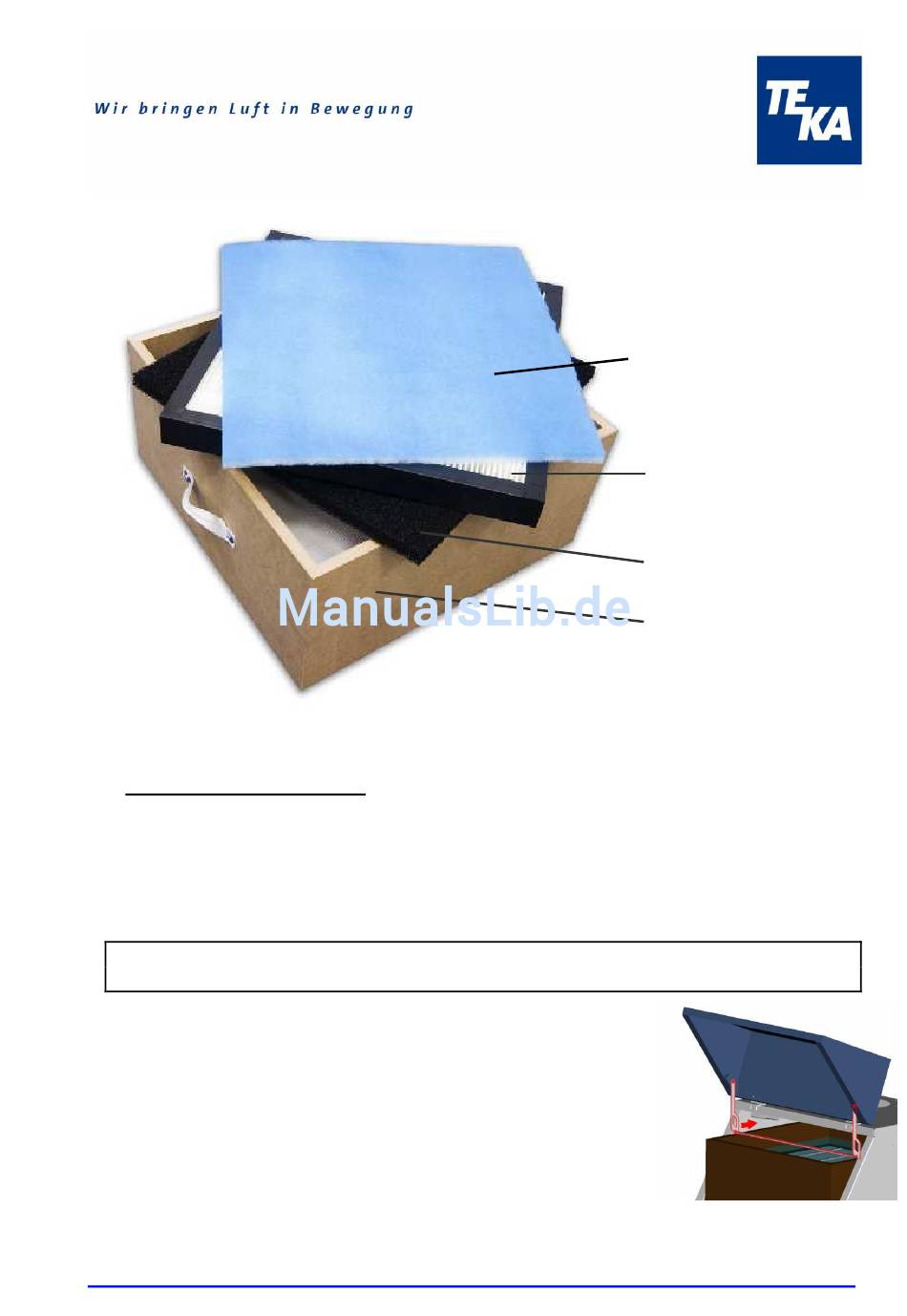

Die korrekte Einbauweise der Filterelemente entspricht der dargestellten Reihenfolge:

7.1 Wechseln des Grobfilters

Das Filtergerät vom Stromnetz trennen.
•
Den Spannverschluss (Pos.7) lösen und die Wartungsklappe (Pos.6) öffnen.
•
Den Grobfilter, welcher im Hauptfilter eingelegt ist, herausnehmen. Dazu ggf. den Hauptfilter
•
anheben und hervorziehen.
Den neuen Grobfilter hineinlegen.
•
Achtung:
Nur TEKA-Filtereinsätze verwenden!
Den Hauptfilter wieder einsetzen und korrekt positionieren.
•
Die Wartungsklappe (Pos.6) vorsichtig nach unten klappen. Hierbei
•
ist darauf zu achten, dass der Spannbügel (Pos.8) auf den Holzrahmen
des Hauptfilters (Pos.13) zu liegen kommt und sich beim weiteren
Schließen der Wartungsklappe nach hinten in die Filteranlage bewegt.
Wenn die Wartungsklappe ganz unten ist, diese durch den
•
Spannverschluss verschließen.
Das Filtergerät wieder mit dem Stromnetz verbinden.
•
BA_filtoo_100811_D.doc 9
Pos.10: Grobfilter
Pos.11: Vorfilter
Pos.12: Aktivkohlefilter
Pos.13: Hauptfilter
