Inbetriebnahme

Das Filtergerät wird fertig montiert geliefert. Das Erfassungselement (Absaugarm oder Absaug-
schlauch) ist separat verpackt. Das Erfassungselement muss vor Inbetriebnahme an das Gerät
montiert bzw. installiert werden.

5.1 Anschluss der Erfassungselemente

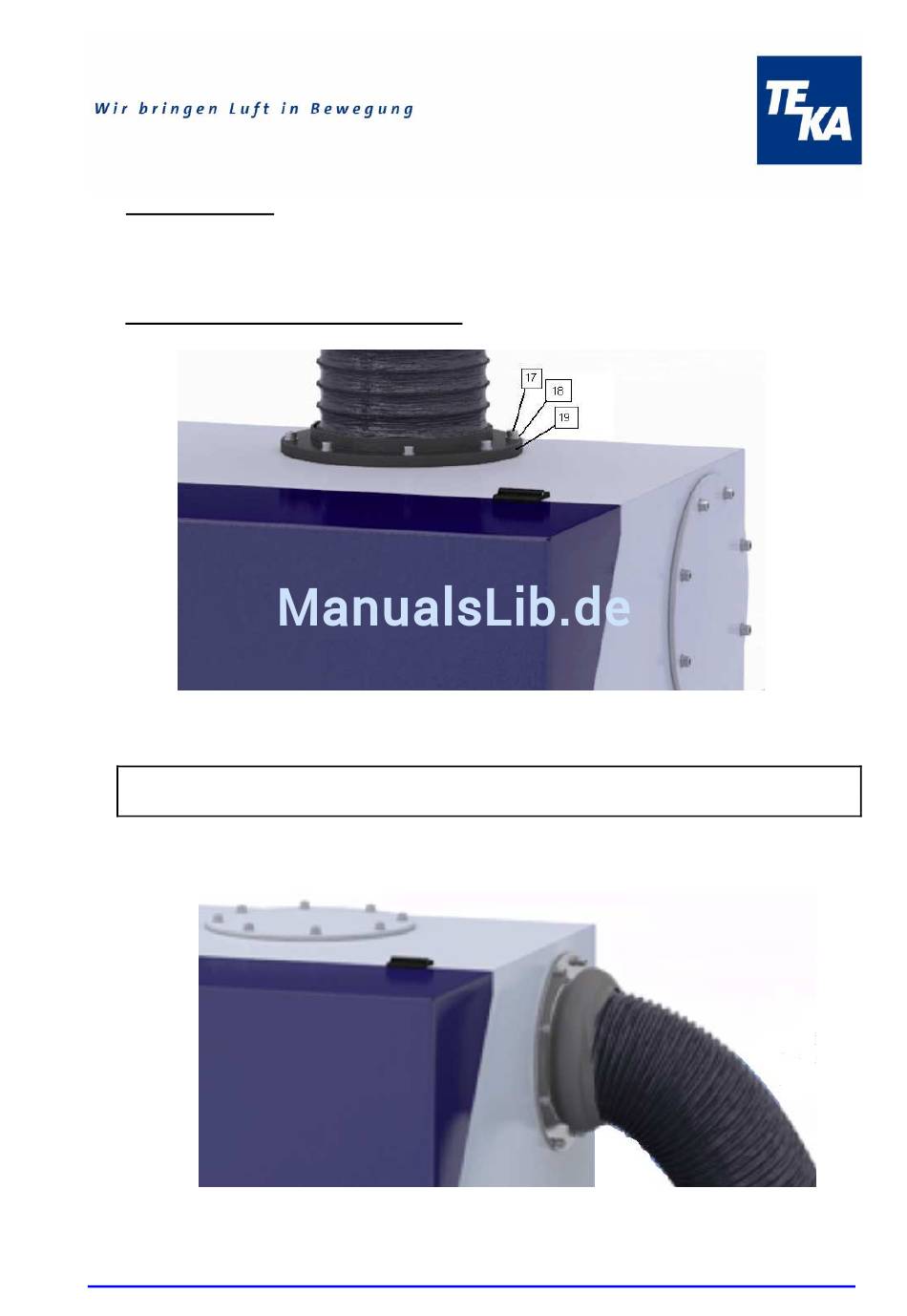

Bei Verwendung eines Absaugarms, wird dieser mit dem mitgelieferten Flanschring (Pos.19),
Schrauben (Pos.17) und Federringen (Pos.18) am oberen Anschluss des Gehäuses befestigt.
Achtung:
Achten Sie darauf, dass der Stutzen jetzt drehbar sein muss!
Sollte statt des Absaugarms der Absaugschlauch genutzt werden, ist dieser an der seitlichen An-
schlussöffnung (Pos.9) anzubringen. Die hier angebrachte Abdeckplatte ist in diesem Fall auf der
oberen Ansaugöffnung zu montieren, um diese zu verschließen.
