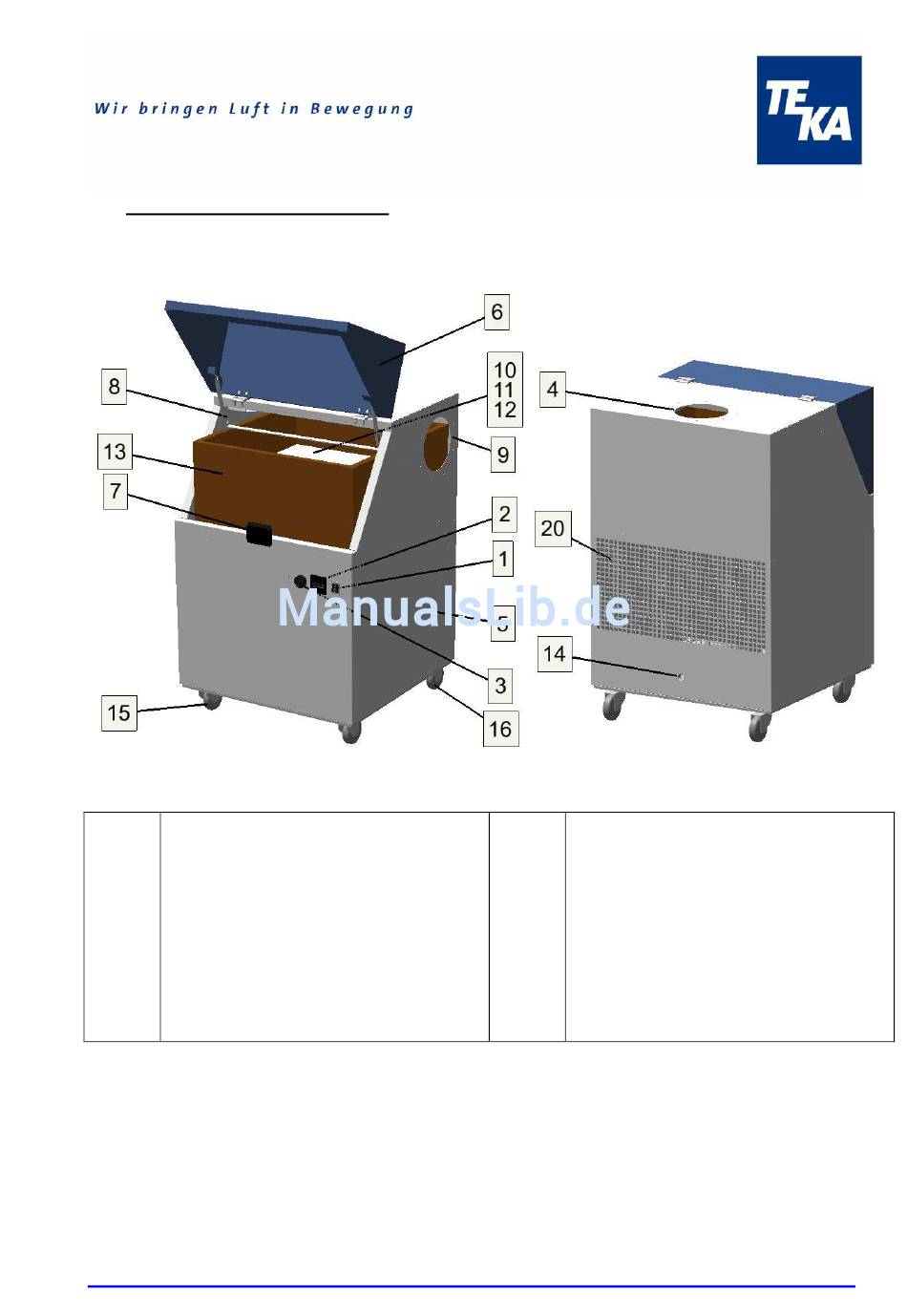

Beschreibung der Elemente

Pos.1 Geräteschalter AN / AUS
Pos.2 Betriebsstundenzähler
Pos.3 Signalhupe für Filterwechsel
Pos.4 Anschluss für Absaugarm
Pos.5 Gehäuse
Pos.6 Wartungsklappe
Pos.7 Spannverschluss für Wartungsklappe
Pos.8 Spannbügel
Pos.9 Anschluss für Absaugschlauch
(Auslieferungszustand mit Abdeckplatte)
Pos.10 Grobfilter (auf Vorfilter gelegt)
Pos.11 Vorfilter (auf Aktivkohlefilter gelegt)
BA_filtoo_100811_D.doc
Pos.12 Aktivkohlefilter (auf Filterpaket des Haupt-
filters gelegt)
Pos.13 Hauptfilter
Pos.14 Netzkabel mit Netzstecker
Pos.15 Lenkrolle mit Bremse
Pos.16 Lenkrolle
Pos.17 Schraube f. Armmontage (Beistellteil, nicht
dargestellt)
Pos.18 Federring f. Armmontage (Beistellteil, nicht
dargestellt)
Pos.19 Drehflansch (Beistellteil, nicht dargestellt)
Pos.20 Luftauslass der gereinigten Luft
