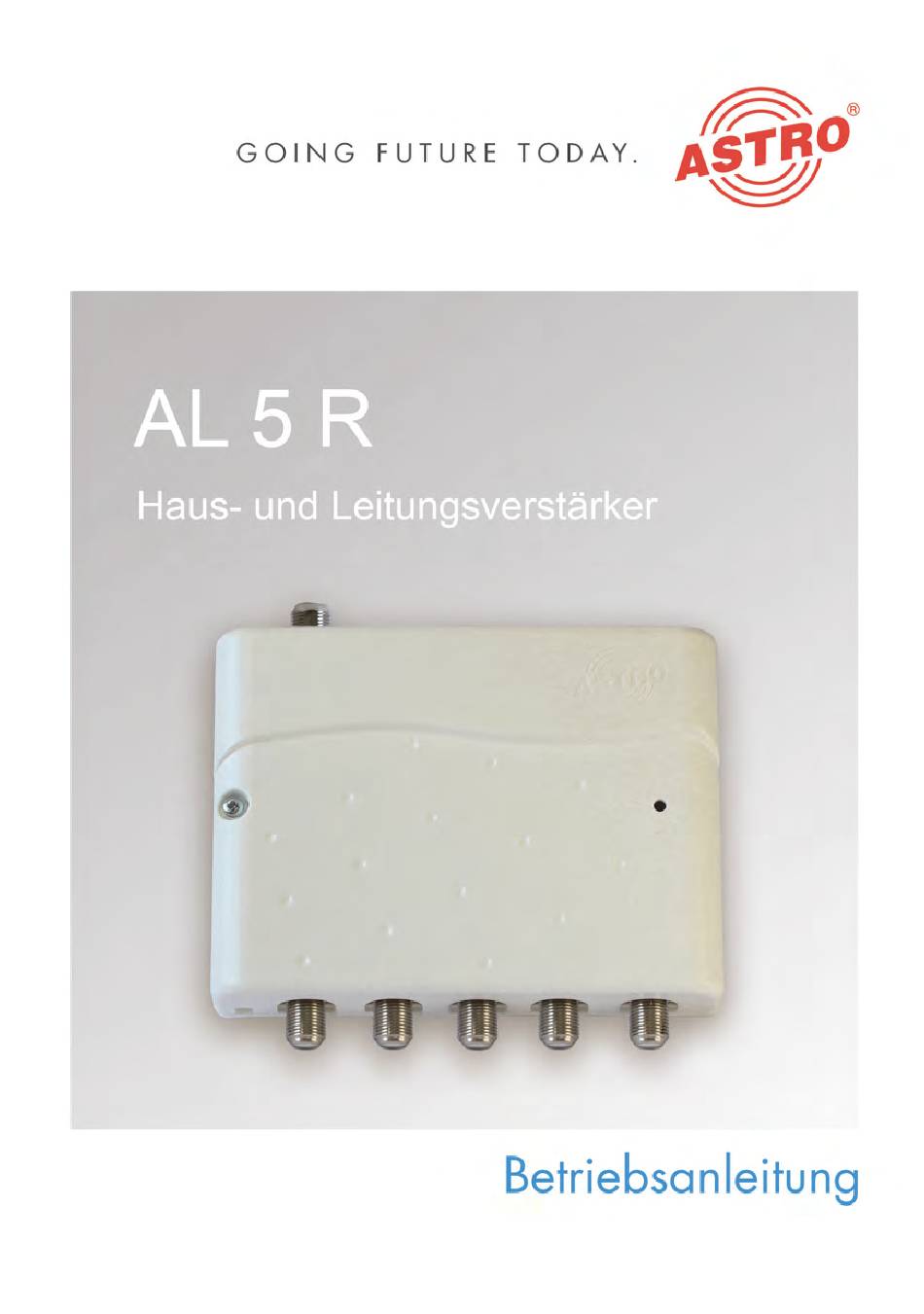

- Seite 1 Version 06-2018A...
-
Seite 2: Bevor Sie Das Gerät In Betrieb Nehmen
PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. Die Firma ASTRO bestätigt, das die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Gerätes und der Betriebsanleitung ohne... -
Seite 3: Inhaltsverzeichnis
Inhaltsübersicht Inhaltsübersicht Verwendete Symbole und Konventionen......Seite 04 Bestimmungsgemäßer Gebrauch........Seite 05 Zielgruppen dieser Anleitung..........Seite 05 Gerätebeschreibung............Seite 06 Wichtige Sicherheitshinweise..........Seite 08 Garantiebedingungen............Seite 10 Leistungsbeschreibung............Seite 10 Entsorgen................Seite 10 Montieren................Seite 11 Anschließen.................Seite 12 In Betrieb nehmen...............Seite 14 Fehler suchen..............Seite 15 Warten und Instandsetzen...........Seite 15 Blockschaltbild..............Seite 16 Technische Daten..............Seite 17 Betriebsanleitung AL 5R - Version 06-2018A... -
Seite 4: Verwendete Symbole Und Konventionen
Verwendete Symbole und Konventionen Verwendete Symbole und Konventionen In dieser Anleitung verwendete Symbole Piktogramme sind Bildsymbole mit festgelegter Bedeutung. Die folgenden Piktogramme werden Ihnen in dieser Installations- und Betriebsanleitung begegnen: Warnt vor Situationen, in denen Lebensgefahr durch elektrische Spannung und bei nicht beachten der Hinweise in dieser Anleitung besteht. -
Seite 5: Bestimmungsgemäßer Gebrauch

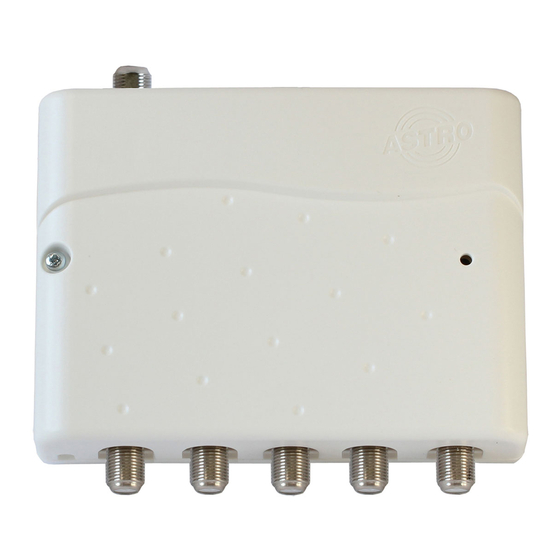

Bestimmungsgemäßer Gebrauch Bestimmungsgemäßer Gebrauch Der AL 5 R ist ein Haus- und Leitungsverstärker für bidirektionale Hausverteilanlagen. Er ist ausschließlich zur Signalverstärkung in uni- und bidirektionalen Verteilanlagen in Ein- und Mehrfamilien- häusern bestimmt. Eine Modifikation der Geräte oder der Gebrauch zu einem anderen Zweck ist nicht zulässig und führt unmittelbar zum Verlust jeder... -
Seite 6: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Im Lieferumfang befinden sich folgende Teile: Haus- und Leitungsverstärker AL 5R Netzteil 2 Schrauben mit Dübel (für die Befestigung des Geräts an der Montagefläche) 4 FUR Abschlusswiderstände Betriebsanleitung Beipackzettel (ergänzender Montagehinweis) 3 x Abschlusswiderstand FUR 75 [1] Netzteilbuchse [2] Betriebszustandsleuchte... -
Seite 7: Wichtige Sicherheitshinweise
Umgebungsbedingungen und Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf. Auf der ASTRO Internetseite steht Ihnen eine PDF-Version dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung. - Seite 8 Wichtige Sicherheitshinweise Um Beschädigungen durch Überhitzung zu vermeiden, darf das Gerät nur an senkrechten Flächen montiert werden. Dabei muss der Anschluss für das Netzteil nach rechts zeigen. Der Montageuntergrund sollte eben und schwer entflammbar sein. Betriebsposition: Gerät senkrecht, mit Netzteilausgang rechts. ...
- Seite 9 Wichtige Sicherheitshinweise Befolgen Sie auch alle anwendbaren nationalen Sicherheits- vorschriften und Normen. Durch übermäßige mechanische Belastung (z. B. Fall, Stoß, Vibration) können Isolierungen beschädigt werden, die dem Schutz vor der Netzspannung dienen. Durch hohe Überspannungen (Blitzeinschlag, Überspan- nungen im Stromnetz des Energieversorgers) können Isolie- rungen beschädigt werden, die dem Schutz vor der Netzspannung dienen.
-
Seite 10: Wartung
Wichtige Sicherheitshinweise Die Geflechtschnur oder die Kontaktfedern dürfen nicht beschädigt oder entfernt werden. Wartung Die Betriebsanzeige zeigt lediglich das Vorhandensein einer vom Netz getrennten Gleichspannung an, die die Kompo- nenten des Geräts versorgt. Nicht leuchtende Betriebsan- zeigen (des Netzteils oder des Geräts) bedeuten jedoch keinesfalls, das das Gerät vollständig vom Netz getrennt ist. -
Seite 11: Garantiebedingungen
Elektronik-Altgeräte – fachgerecht entsorgt werden. Bitte geben Sie das Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsor- gung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. Betriebsanleitung AL 5R - Version 06-2018A... -
Seite 12: Montieren
Montieren Montieren ORBEREITUNG Bevor Sie das Gerät befestigen, bringen Sie zunächst zwei Bohr- löcher in einer senkrecht stehenden Montagefläche an und setzen passende Dübel darin ein. Zum Anzeichnen der Bohrstellen können Sie die Bohrschablone auf dem Beipackzettel verwenden. Der erforderliche Bohrungsabstand beträgt 73,5 mm.. -
Seite 13: Anschließen
Anschließen Anschließen Um das Gerät zu erden gehen Sie so vor: UFGABE Entfernen Sie den Gehäusedeckel, indem Sie die Schraube an der linken Seite des Deckels entfernen. Befestigen Sie das Erdungskabel am dafür vorgesehenen Anschluss (siehe links). Stecken Sie nun den vorderen Teil des Kunststoffgehäuses so auf den unteren Teil wie es im Bild links zu sehen ist bis die rechte Seite einhakt. - Seite 14 Anschließen Um den Eingang des Verstärkers mit Koaxialkabeln zu verbinden, gehen Sie so vor: UFGABE Stecken Sie einen F-Stecker auf die Eingangs- buchse [9] (siehe links) des Verstärkers und schrauben Sie den äußeren Ring des F-Steckers fest. Achten Sie darauf, dass die Koaxialkabel mit einem ausrei- chenden Biegeradius verlegt sind.
-
Seite 15: In Betrieb Nehmen
In Betrieb nehmen In Betrieb nehmen Um den Verstärker in Betrieb zu nehmen, müssen Sie das Gerät über das mitgelieferte Netzteil mit dem Netz verbinden. Gehen Sie dabei so vor: Stecken Sie den Stecker des Netzteils in die Netzteilbuchse des Geräts [1] (siehe links). -
Seite 16: Fehler Suchen
Prüfen Sie, ob der Anschluss der Koaxialkabel korrekt ist und keine Unterbrechungen oder Kurzschlüsse in den Steckern vorhanden sind. Wenn sich die Störung nicht beheben lässt, kontaktieren Sie bitte den ASTRO-Kundendienst. Warten und Instandsetzen ACHTUNG Bei Wartungs- und Instandsetzungsar- beiten müssen unbedingt die nachfolgenden Sicherheitshin- weise beachtet werden. -
Seite 17: Blockschaltbild
Blockschaltbild Blockschaltbild [1] Eingang [2] Ausgang 5 [3] Ausgang 4 [4] Ausgang 3 [5] Ausgang 2 [6] Ausgang 1 Betriebsanleitung AL 5R - Version 06-2018A Seite 17... -
Seite 18: Technische Daten
Technische Daten Technische Daten AL 5 R Bestellnummer 214 054 EAN-Code 4026187131634 Vorweg Frequenzbereich [MHz] 85 - 1006 Verstärkung zwischen Eingang und Port 1 - 5 [dB] 5,5…7 ± 1,5 Rauschmaß [dB] 85 - 108 MHz: ≤ 8; 108 - 1006 MHz: 7 Maximaler Eingangspegel EN 50083-3, 41 Kanäle... - Seite 19 Technische Daten Betriebsanleitung AL 5R - Version 06-2018A Seite 19...
- Seite 20 © 2018 ASTRO Inhaltliche Änderungen vorbehalten. Änderungsdienst und Copyright: Diese Dokumentation enthält urheberrechtlich geschützte Informationen. Sie darf ohne vorherige Genehmigung der Firma ASTRO weder vollständig noch in Auszügen fotokopiert, vervielfältigt, übersetzt oder auf Datenträgern erfasst wer- den. Verfasser dieser Anleitung:...
