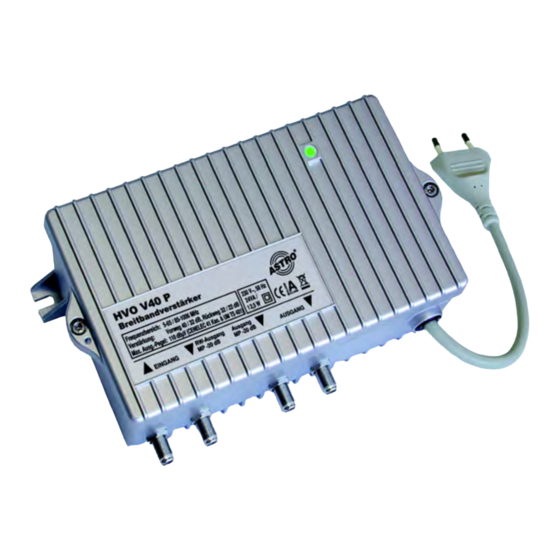

Steckbrücken zur Gerätekonfiguration vormontiert Betriebsanleitung [1] Betriebszustandsleuchte [2] Erdungsklemme [3] Netzanschluss [4] Ausgang [5] Messpunkt Ausgang [6] Messpunkt Rückweg-Ausgang [7] Eingang [8] Verschr. Gehäuseabdeckung Bild 1: Verstärker HVO V40 P Betriebsanleitung HVO V40 P - Version 11-2015A Seite 2...
Seite 3
(Schalter „ein“ / „aus“) [13] Messpunkt Eingang (bidirektional) Bild 2: Verstärker HVO V40 P, Innenansicht Die Verstärker HVO V40 P besitzt eine CE-Kennzeichnung. Hiermit wird die Konformität der Produkte mit den zutreffenden EG-Richtli- nien und die Einhaltung der darin festgelegten Anforderungen bestätigt.
Strobel GmbH. Diese finden Sie im aktuellen Katalog oder im Internet unter der Adresse „www.astro-kom.de“. Leistungsbeschreibung Das Gerät HVO V40 P ist ein universeller Breitbandverstärker für bidirektionale Hausverteil- und Breitband- Kommunikationsan- lagen. Er ist ausschließlich zur Signalverstärkung in uni- und bidi- rektionalen Verteilanlagen in Ein- und Mehrfamilienhäusern...
Seite 5
Elektronik-Altgeräte – fachgerecht entsorgt werden. Bitte geben Sie das Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. ASTRO Strobel ist Mitglied der Systemlösung Elektro zur Entsor- gung von Verpackungsmaterialien. Unsere Vertragsnummer lautet 80395. Wichtig! Lesen Sie diese Betriebsanleitung vor dem Gebrauch des Geräts...
Seite 6
Netz getrennten Gleichspannung an, die die Kompo- nenten des Geräts versorgt. Nicht leuchtende Betriebsan- zeigen (des Netzteils oder des Geräts) bedeuten jedoch keinesfalls, dass das Gerät vollständig vom Netz getrennt ist. Betriebsanleitung HVO V40 P - Version 11-2015A Seite 6...
Netzstecker [3] (siehe links) einstecken. RGEBNIS Wenn Sie die Netzspannung und die Koaxialkabel angeschlossen haben, ist das Gerät betriebsbereit und die Betriebszustandsleuch- te [1] leuchtet. Die Einpegelung kann nun vorgenommen werden. Betriebsanleitung HVO V40 P - Version 11-2015A Seite 7...
Entfernen Sie den Gehäusedeckel, indem Sie die beiden Schrauben [7] (siehe Bild links oben) lösen. Der Verstärker HVO V40 P hat im Vorweg einen Dämpfungs- steller mit Pad [1], sowie einen Schräglagenentzerrer [2] und einen Kabeldämpfungssimulator [3] mit Pad (siehe links).
Sie die Steckbrücke [9] entsprechend stecken. Beachten Sie dabei die Beschriftung neben der Steckbrücke. In der Stellung 22 dB leuchtet die Diode links, in der Stellung 32 dB die Diode rechts von der Steckbrücke. Betriebsanleitung HVO V40 P - Version 11-2015A Seite 9...
Seite 10
Ausgangspegel für den Vorwärtsbereich bestimmen. Im Rückweg ist eine weitere richtgekoppelte Messbuchse [6] (siehe Bild links, unten) vorhanden. Mit dieser können Sie das Rückwegs- ignal vor den Einstellelementen messen. Betriebsanleitung HVO V40 P - Version 11-2015A Seite 10...
Datenvorgaben der DIN EN 60065. Vor dem Öffnen des Geräts muss unbe- dingt der Netzstecker gezogen werden! Das Gerät darf nur mit montierter Netzteilabdeckung an Spannung angeschlossen und betrieben werden. Betriebsanleitung HVO V40 P - Version 11-2015A Seite 11...
Seite 12
Blockschaltbild Blockschaltbild Betriebsanleitung HVO V40 P - Version 11-2015A Seite 12...
[V~/Hz] 230 / 50 Zulässige Umgebungstemperatur [°C] -15…+55 Gehäuse (B x H x T) [mm] 210 x 120 x 66 Gewicht [kg] Netzsicherung T1AL250V, IEC 60127-3/4 Schutzart DIN EN 60529-IP 50 Betriebsanleitung HVO V40 P - Version 11-2015A Seite 13...
Seite 14
RK, 20 ± 1 vor den Einstellelementen; 20 ± 1 nach den Einstellelementen Maximaler Ausgangspegel nach EN 50083-3 IMA2 [dBμV] nach EN 50083-5 KMA Allgemeine Daten UMKBW Zertifizierung Streckenverstärker, Betrieb in Kaskade Leistungsaufnahme [VA] / [W] 26 / 12,5 Betriebsanleitung HVO V40 P - Version 11-2015A Seite 14...
Seite 15
Technische Daten Betriebsanleitung HVO V40 P - Version 11-2015A Seite 15...
