- Seite 1 MATRIXDRUCKER Baureihe SP717 / 747 Hardwarevejledning...
- Seite 2 Fehler enthalten, würde STAR es sehr begrüßen, darüber informiert zu werden. • Ungeachtet des Vorgenannten übernimmt STAR keine Verantwortung für Fehler in diesem Handbuch. • IOS is a trademark or registered trademark of Cisco in the U.S. and other countries and is used under license.
-
Seite 3: Inhaltsverzeichnis
INHAL TSVERZEICHNIS 1. Kurzbeschreibung ............................1 2. Auspacken und Aufstellen ........................2 2-1. Auspacken ............................2 2-2. Hinweise zur Installation ......................3 2-3. Hinweise zum Umgang ........................4 2-4. Wartung ............................4 3. Beschreibung und Bezeichnung der Geräteteile ...................5 4. Aufbau ...............................6 4-1. Anschließen des Kabels an den Computer ......................6 4-2. -
Seite 4: Kurzbeschreibung

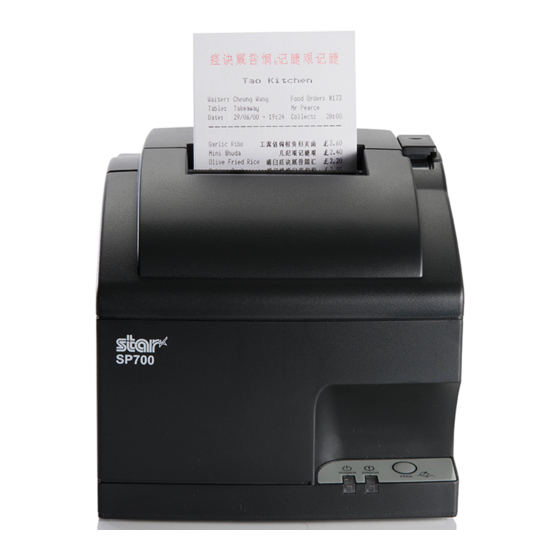

1. Kurzbeschreibung Der serielle Nadeldrucker der Serie SP700 ist zur Verwendung mit elektronischen Instrumenten wie POS, Bankgeräte, Computerzubehör, etc. gedacht. Farbe Keine : Standardfarbe (cremefarben) : Grau Aufwickler Keine : Ohne Aufwickler (Standard) : Mit Aufwickler Schnittstelle : Serielle Schnittstelle (RS-232C) : Parallelschnittstelle : USB : Ethernet... -
Seite 5: Auspacken Und Aufstellen
2. Auspacken und Aufstellen 2-1. Auspacken Sie den Kartoninhalt, und vergewissern Sie sich, daß alle unten abgebildeten Teile vorhanden sind. Farbbandkassette Hinweis Setup-Blätter Drucker Schalterabdeckung Papierrollenführung Netzkabel Hinweis: Der im Lieferumfang des Druckers enthaltene Ferrit-Kern und seine Befestigung sind von Ihrer Drucker-Konfiguration abhängig. -
Seite 6: Hinweise Zur Installation
2-2. Hinweise zur Installation Bevor Sie den Drucker auspacken, sollten Sie einige Minuten damit verbringen, einen geeigneten Aufstellungsort auszusuchen. Denken Sie dabei an die folgenden Punkte: P Den Drucker auf einem flachen, aber festen Untergrund aufstellen, wo keine Vibrationen vorhanden sind. -
Seite 7: Hinweise Zum Umgang
2-3. Hinweise zum Umgang Achten Sie darauf, keine Papierclips oder anderen Fremdkörper in den Drucker fallen zu lassen. Diese können Betriebsstörungen oder Schäden am Gerät hervorrufen. Versuchen Sie nicht zu drucken, wenn kein Papier oder keine Farbbandkassette eingelegt ist, da sonst der Druckkopf beschädigt werden kann. Öffnen Sie nicht die Frontabdeckung während des Druckens. -
Seite 8: Beschreibung Und Bezeichnung Der Geräteteile
3. Beschreibung und Bezeichnung der Geräteteile Druckerabdeckung Schüzt den Drucker vor Staub, und reduziert das Betriebsgeräusch. Nicht die Frontabdeckung während des Druckens öffnen. Bedienfeld Netzschalter Hat einen Steuerschalter und zwei Anzeigen zur Anzeige des Druckerzustands. Zum Ein-und Ausschalten des Druckers. Netzanschluß... -
Seite 9: Aufbau
4. Aufbau 4-1. Anschließen des Kabels an den Computer 4-1-1. Parallele Schnittstelle Schließen Sie das Parallelschnittstellenkabel an einen Parallel-Anschluß Ihres Computers an. 4-1-2. RC-232-Schnittstellenkabel Schließen Sie das RC-232-Schnittstellenkabel an einen RC-232-Anschluß Ihres Computers an. 4-1-3. USB-Schnittstellenkabel Schließen Sie das USB-Schnittstellenkabel an einen USB-Anschluß... -
Seite 10: Anschließen Des Kabels An Den Drucker
4-2. Anschließen des Kabels an den Drucker Beachten Sie, daß im Lieferumfang kein Schnittstellenkabel enthalten ist. Bitte verwenden Sie ein Kabel, das den Spezifikationen entspricht. ACHTUNG Vor dem Anschließen/Abtrennen des Schnittstellenkabels stellen Sie sicher, daß der Drucker und alle angeschlossenen Gerät ausgeschaltet sind. Außerdem sollte der Netzstecker abgezogen sein. - Seite 11 4-2-2. RS-232-Kabel (1) Sicherstellen, dass der Drucker ausgeschaltet ist. ACHTUNG Vor dem Anschließen/Trennen des Schnittstellenkabels sicherstellen, dass die Stromzufuhr des Druckers und aller angeschlossener Geräte unterbrochen ist. Der Netzstecker muss auch am AC-Ausgang getrennt werden. (2) Schließen Sie das Schnittstellenkabel an die Buchse an der Rückseite des Druckers an. (3) Befestigen Sie die Steckerk-Schrauben.
-
Seite 12: Verbindungstrennung-Erkennungsfunktion
4-2-4. Anschließen des Ethernet-Kabels Wenn ein Ferritkern inbegriffen ist, installierten Sie den Ferritkern gemäß dem folgenden Ver- fahren am Ethernet-Kabel, um Elektrorauschen zu verhindern. Wenn kein Ferritkern inbegriffen ist, führen Sie ausschließlich die Schritte (1) und (5) durch. Bei Kabellängen von 10 m oder weniger sollte ein abgeschirmtes Ethernet-Kabel verwendet werden. -
Seite 13: Anschluß An Ein Peripheriegerät
4-3. Anschluß an ein Peripheriegerät Es kann ein Peripheriegerät an den Drucker mit einem Modularstecker angeschlossen werden. Beachten Sie, daß der Drucker nicht mit einem Modularstecker oder Kabel ausgestattet ist. Diese Teile müssen vom Anwender besorgt werden. Wichtig! Vor dem Anschließen der Kabel sicherstellen, daß der Drucker ausgeschaltet und vom Netz getrennt ist. -
Seite 14: Anschließen Des Optionalen Netzkabels
4-4. Anschließen des optionalen Netzkabels Hinweis: Vor dem Anschließen/Abtrennen des Netzkabels stellen Sie sicher, daß der Drucker und alle angeschlossenen Gerät ausgeschaltet sind. Außerdem sollte der Netzstecker abgezogen sein. (1) Durch Überprüfen des Typenschilds auf der Rück- oder Unterseite des Druckers sicherstel- len, daß... -
Seite 15: Einschalten
4-5. Einschalten Stellen Sie sicher, daß das Netzkabel angeschlossen ist, wie in 4-5 beschrieben. Netzschalter an der Vorderseite des Druckers auf Ein (ON) stellen. Das POWER-Lämpchen am Bedienfeld leuchtet auf. Netzschalter ACHTUNG Wir empfehlen, den Netzstecker aus der Steckdose zu ziehen, wenn der Drucker längere Zeit lang nicht benutzt werden soll. -
Seite 16: Installieren Der Kabel
4-6. Installieren der Kabel Installieren Sie die Kabel wie in den nachfolgenden Abbildungen dargestellt. 4-7. Einsetzen der Schalterabdeckung Es ist nicht notwendig, die Schalterabdeckung zu verwenden. Setzen Sie diese nur ein, wenn für Sie erforderlich ist, daß • der Netzschalter nicht versehentlich betätigt werden kann, •... -
Seite 17: Einlegen Von Farbbandkassette Und Papier
5. Einlegen von Farbbandkassette und Papier 5-1. Einlegen der Farbbandkassette 1 Den Netzschalter am Drucker in Aus-Stellung stellen. 2 Zum Öffnen der Vorderabdeckung werden beide Seiten der Abdeckung an den Griffen gehalten und dann angehoben. Wichtig! 1. Nicht den Druckkopf sofort nach dem Drucken berühren, da er sehr heiß... -
Seite 18: Einlegen Von Papier
5-2. Einlegen von Papier 1 Öffnen Sie die Druckerabdeckung, indem Sie den Riegel in Ihre Richtung schieben. Wichtig! 1. Nicht den Druckkopf sofort nach dem Drukken berühren, da er sehr heiß sein kann. 2. Nicht die Schneidwerkklinge berühren. · Im Papierauslaßschlitz befindet sich ein Schnei- dwerk. -
Seite 19: Modell Mit Abreißkante
4 Modell mit Abreißkante: Papier wie gezeigt abreißen. Modell mit automatischem Schneidwerk: Wenn die Druckerabdeckung geschlossen ist und die Netzspannung anliegt, funktioniert das Schneidwerk automatisch und das Vorderende des Papiers wird ge- schnitten. Hinweis: Wenn die Markierung des Papierendes er- scheint, ist die Papierrolle auszuwechseln, bevor sie vollständig leer läuft. -
Seite 20: Installation Der Rollenpapierführung
5-3. Installation der Rollenpapierführung Wenn Papierrollen mit 57,5 mm oder 69,5 mm Breite verwendet werden sollen, ist die beig- efügte Rollenpapierführung in der Furche des Druckers zu installieren. Zum Ändern der Druckbreite ist die Einstellung für die Speicherschalter 2-A und 2-B verändert werden. Hinweise zum Einstellen des Speicherschalters finden sich in der separaten Spezifikationsan- leitung. -
Seite 21: Vorsichtsmaßregeln Bei Der Aufstellung
5-4. Vorsichtsmaßregeln bei der Aufstellung Warnsymbol Dieses Symbol befindet sich in der Nähe des Druckkopfes, um darauf aufmerksam zu machen, dass dieser heiß sein könnte. Den Druckkopf niemals direkt nach der Benutzung des Druckers berühren. Lassen Sie den Druckkopf einige Minuten lang abkühlen, bevor Sie ihn berühren. - Seite 22 ACHTUNG P Wir empfehlen, den Netzstecker aus der Steckdose zu ziehen, wenn der Drucker län- gere Zeit lang nicht benutzt werden soll. Der Drucker sollte vorzugsweise an einem Platz aufgestellt werden, der leichten Zugang zur Netzsteckdose gewährt. P Falls die auf dem Typenschild angegebene Spannung nicht mit der Versorgungsspan- nung in Ihrem Wohnbereich übereinstimmt, wenden Sie sich bitte sofort an Ihren Händler.
-
Seite 23: Bedienfeld Und Andere Funktionen
6. Bedienfeld und andere Funktionen 6-1. Bedienfeld 1 POWER-Lämpchen (grüne LED). Leuchtet in eingeschaltetem Zustand. 2 FEED-Taste Die FEED-Taste drücken, um das Rollenpapier vorzutransportieren. 2 FEED-Taste 3 ERROR-Lämpchen (rote LED) 3 ERROR-Lämpchen (rote LED) Zeigt in Kombination mit dem POWER-Lämpchen 1 POWERLämpchen (grüne LED) verschiedene Fehlerzustände an. -
Seite 24: Fehler
6-3. Fehler 1) Behebbare Fehler Behebungsbedin- Fehlerbeschreibung POWER-Lämpchen ERROR-Lämpchen Summer gungen Papierende Blinkt (Ein: 1 s/ Aus: 4 kurze Töne (0,13 s) 1 s) zweimal wiederholt Fehler Druckerab- Piepton deckung geöffnet Fehler Vorderab- Blinkt (Ein: 0,5 sec./ Piepton deckung geöffnet Aus: 0,5 sec.) Erkennung hoher Blinkt (Ein: 1 s/ Aus:... - Seite 25 Behebung möglich. Bei Papierstau den Drucker ausschalten, Papierstau beheben und dann wieder einschalten. Wenn der Fehler auftritt: STAR-Modus: Nicht behebbarer Fehler ESC/POS-Modus: Behebbarer Fehler Drucker ausschalten, Papierstau oder anderen Fehler beheben und Drucker wieder einschalten. Der Fehler wird automatisch behoben wenn der Druckkopf nach dem Aus- und Wiedereinschalten in die Ausgangsstellung zurückkehrt.
-
Seite 26: Einstellungsmodus
6-4. Einstellungsmodus Es gibt folgende sieben Einstellmodi. Durch Einschalten des Geräts bei gleichzeitigem Drücken der FEED-Taste wird der Einste- lungsmodus aktiviert. (1) Der Selbstdruckmodus wird durch Loslassen der FEED-Taste nach einmaligem Ertönen des Summers aufgerufen. (Siehe Abschnitt 6-4-1.) (2 weitere Sekunden gedrückt halten) (2) Der Punktausrichtungsmodus kann durch Loslassen der FEED-Taste nach zweimaligem Ertönen des Summers aufgerufen werden. - Seite 27 6-4-1. Selbstdruckmodus Es erfolgt ein automatischer Ausdruck der Vers. Nr. und der Druckereinstellungen. Der ASCII- Ausdruck wird wiederholt, wenn die FEED-Taste am Ende eines ASCII-Ausdrucks durchgehend gedrückt wird. Der Selbsttestmodus wird automatisch beendet, wenn die FEED-Taste am Ende des ASCII-Ausdrucks losgelassen wird. –...
- Seite 28 6-4-2. Einstellen des Matrix-Ausrichtungsmodus Es kann sein, dass Sie das in diesem Abschnitt beschriebene Verfahren niemals verwenden müs- sen; jedoch kann es nach längerer Nutzung des Druckers vorkommen, dass die Punkte in einigen Grafiken nicht mehr richtig ausgerichtet sind. Was beispielsweise aussehen müsste wie: sieht möglicherweise wie folgt aus: oder wie dies Dies geschieht, wenn mechanische Teile des Druckers dejustiert sind.
- Seite 29 (3) Zur Einstellung ist vom Ausdruck mit der FEED-Taste das Einstellungsmuster auszuwäh- len, das den kleinsten Spalt zwischen erster und wiederholter Druckzeile aufweist. Zur Auswahl des ersten Einstellmusters die FEED-Taste einmal drücken, zweimal zur Auswahl des zweiten usw. bis zu siebenmal zur Auswahl des siebten Einstellmusters. Bei der festzulegenden Zahl die FEED-Taste drücken und 2 Sekunden lang gedrückt halten, bis der Summer ertönt.
- Seite 30 6-4-3. Sedezimale Datenausgabe Bei diesem Befehle werden alle Codes (Zeichencodes und Steuercodes), die vom Computer zum Drucker gesandt werden, in sedezimaler Form ausgedruckt. Der sedezimale Datenausdruck ist nützlich, um zu prüfen, ob vom Drucker ausgegebene Steuer- codes richtig sind. Die letzte Zeile wird nicht ausgedruckt, wenn sie nicht vollständig mit Daten gefüllt ist.
- Seite 31 6-4-4. Ausrichtmodus Sensor für schwarze Markierung Den Drucker ausschalten und Netzkabel ziehen. Den Drucker wie gezeigt aufrecht stellen, um die Schrauben und die Abdeckung der DIP- Schalter am Druckerboden zu entfernen. Der Drucker muss aufrecht stehen, da sich der Drucker nicht richtig einstellen lässt, wenn er auf der Seite liegt. Netz AUS Power OFF Da die Einstellung durch Drehen von Datenträger VR2 geschieht, ist dessen Lage zu...
-
Seite 32: Verhindern Und Beheben Von Papierstau
7. Verhindern und Beheben von Papierstau 7-1. Verhindern von Papierstau Das Papier soll beim Ausgeben und vor dem Schneiden nicht berührt werden. Wenn das Papier beim Ausgeben gedrückt oder gezogen wird, kann ein Papierstau, ein Ab- schneidfehler oder ein Zeilenvorschubfehler verursacht werden. 7-2. -
Seite 33: Freigeben Eines Gesperrten Schneidmessers (Nur Auto-Schneidwerkmodell)
7-3. Freigeben eines gesperrten Schneidmessers (Nur Auto- Schneidwerkmodell) Wenn das automatische Schneidmesser sperrt oder das Papier nicht schneidet, wie folgt ver- fahren. WARNUNG Da Arbeiten am Schneidmesser gefährlich sein können, immer zuerst den Drucker ausschalten. (1) Den Netzschalter auf Aus (OFF) stellen, um den Drucker auszuschalten. - Seite 34 (6) Wenn die Druckerabdeckung geöffnet ist, die vier Schrauben zum Entfernen der Drucker- abdeckung abnehmen und das Schneidwerk freilegen. Schrauben (7) Wenn das Schneidwerk blockiert ist, mit einem Kreuzschlitzschraubendreher die Kreuzschl- itzschraube seitlich am Schneidwerk in Pfeilrichtung wie unten gezeigt drehen, um das Schneidwerk wieder in Normalstellung zu bringen.
- Seite 35 URL: Rev. 1.3 http://www.star-m.jp/eng...
