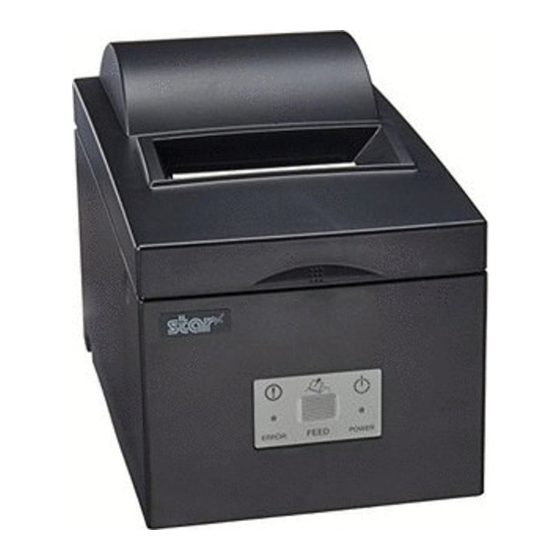

Star SP500 series Bedienungsanleitung

Nadeldrucker
Vorschau ausblenden Andere Handbücher für SP500 series:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 30

Quicklinks

Diese Anleitung herunterladen

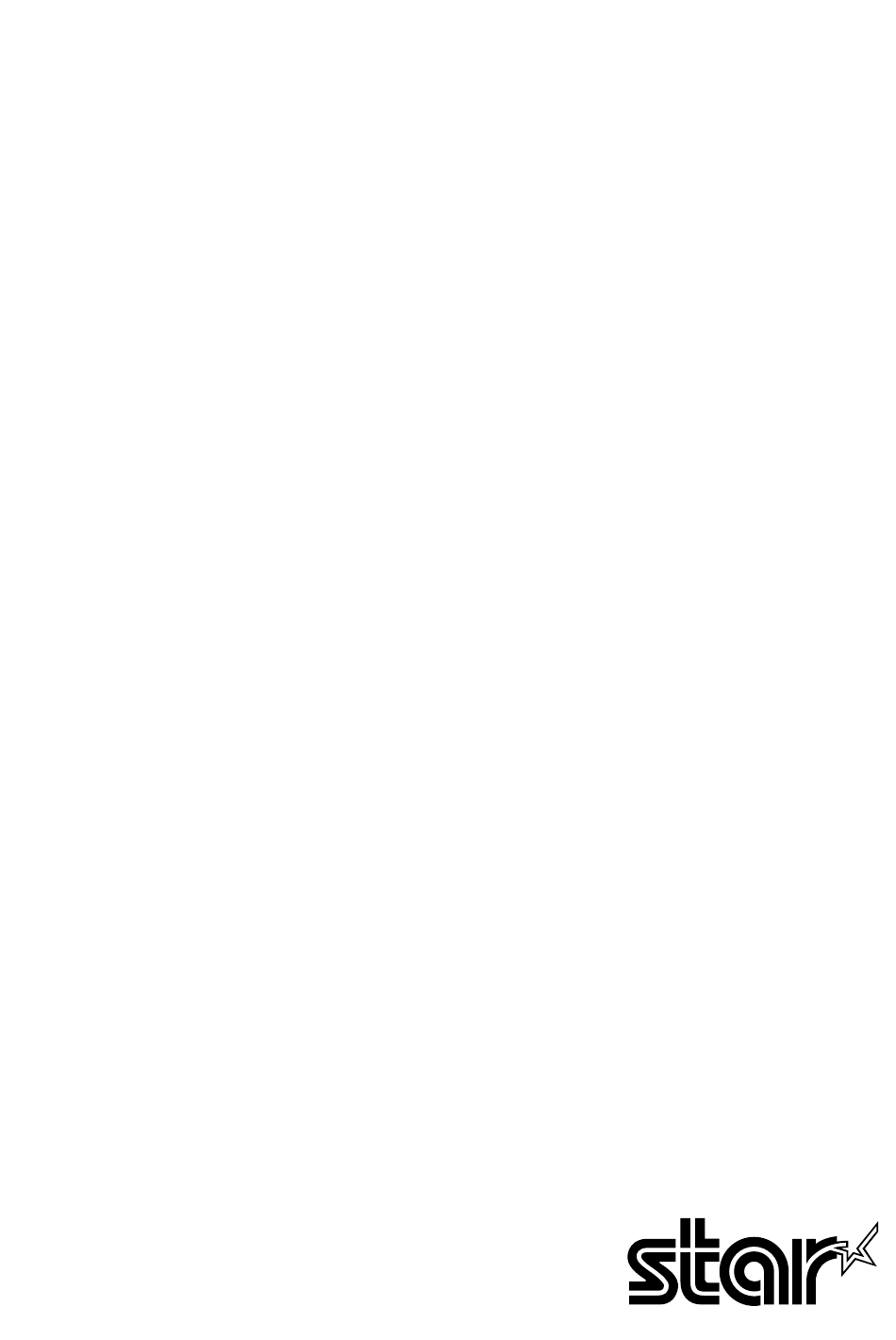

DOT MATRIX PRINTER
SP500 SERIES
USER'S MANUAL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Star SP500 series

Inhaltszusammenfassung für Star SP500 series

  • Seite 1 DOT MATRIX PRINTER SP500 SERIES USER’S MANUAL...
  • Seite 15 IMPRIMANTE MATRICIELLE SÉRIE SP500 MODE D’EMPLOI...
  • Seite 29 NADELDRUCKER BAUREIHE SP500 BEDIENUNGSANLEITUNG...
  • Seite 30 • Bei der Zusammenstellung von Texten und Abbildungen wurde mit größter Sorgfalt vorgegangen. Trotzdem können Fehler nicht vollständig ausgeschlossen werden. Für Hinweise auf eventuell vorgefundene Fehler ist der Herausgeber dankbar. • Die Firma STAR kann keine Verantwortung für Fehler in diesem Handbuch und eventuell daraus entstehende Folgen verantwortlich gemacht werden. ©...

  • Seite 31: Sicherheitsinformation

    Sicherheitsinformation Wichtig! Vor dem Anschließen der Kabel sicherstellen, daß der Drucker ausgeschaltet und vom Netz getrennt ist. Wichtig! Nicht eine Telefonleitung an die Peripheriebuchse anschließen. Wenn dies geschieht, besteht die Gefahr von Schäden am Drucker. Aus Sicherheitsgründen außerdem nicht Verdrahtung an die Peripheriebuchse anschließen, wenn die Möglichkeit besteht, daß...

  • Seite 32: Wahl Eines Aufstellungsorts Für Den Drucker

    Auspacken Drucker Bedienungsanleitung Farbbandkassette Bedienungsanleitung Netzkabel Paierrollenführung Hintere Abdeckung Schalterabdeckung Drucker Farbbandkassette Netzkabel Schalterabdeckung Hintere Abdeckung Papierrollenführung Wahl eines Aufstellungsorts für den Drucker Bevor Sie den Drucker auspacken, sollten Sie einige Minuten damit verbringen, einen geeigneten Aufstellungsort auszusuchen. Denken Sie dabei an die folgenden Punkte: Den Drucker auf einem flachen, aber festen Untergrund aufstellen, wo keine Vibrationen vorhanden sind.
  • Seite 33 Verbrauchsteile Wenn die Verbrauchsteile verbraucht sind, kaufen Sie Nachschub entsprechend der Tabelle unten. (1) Rollenpapier-Spezifikationen Papiersorte: Normales Schreibmaschinenpapier und carbonfreies Kopierpapier Papierbreite: 76±0,5 mm /57.5±0,5 mm Rollendurchmesser: max. ø85 mm Kern: ø12±1 mm (Innendurchm.), ø18±1 mm (Außendurchm.) Hinweis: Papierrollen, bei denen das Papierende an den Papierrollenkern geklebt ist oder Papierrollen, bei denen das Bandende umgefaltet ist, können Papierstau verursachen.

  • Seite 34: Einlegen Der Farbbandkassette (Abreißkantenmodell)

    Bedienfeld 1 POWER-Lämpchen (grüne LED) Leuchtet in eingeschaltetem Zustand 2 FEED-Taste Die FEED-Taste drücken, um das Rollenpapier vorzutransportieren. 1 POWER-Lämpchen (grüne LED) 3 ERROR-Lämpchen (rote LED) 2 FEED-Taste Zeigt in Kombination mit dem POWER- Lämpchen verschiedene Fehlerzustände an 3 ERROR-Lämpchen (rote LED) Einlegen der Farbbandkassette (Abreißkantenmodell) 1 Den Netzschalter am Drucker in Aus-Stellung...

  • Seite 35: Einlegen Der Farbbandkassette (Auto-Schneidwerkmodell)

    Hinweis: Beim Entfernen der Farbbandkassette den Teil A anheben und dann die Kassette an Teil B halten und Abziehen wie in der Abbildung gezeigt. Einlegen der Farbbandkassette (Auto-Schneidwerkmodell) 1 Stellen Sie den Netzschalter am Drucker in Aus- Frontabdeckung Stellung. 2 Druckerabdeckung öffnen. Wichtig! 1.
  • Seite 36 Abstandhalter für Farbband 4 Die Farbbandkassette in der Richtung einsetzen Druckkopf wie in der Abbildung gezeigt und zum Einlegen Schneidwerk eindrücken. Wenn die Farbbandkassette nicht Farbband richtig sitzt, eingedrückt halten und gleichzeitig den Farbbandknopf in Pfeilrichtung drehen. 5 Um Schlaufen im Farbband aufzuwickeln, den Farbbandzuführknopf Farbbandzuführknopf der Farbbandkassette in Pfeilrichtung drehen.
  • Seite 37 4 Unter Beachtung der Richtung des Rollenpapiers das Rollenpapier in die Vertiefung setzen, wie in der Abbildung gezeigt. Rollenpapier 5 Die Kante des Papiers in den Papiereinzug (schwarzes Plastikteil) setzen. Wenn richtig ein- Rollenpapier gesetzt, läuft die Kante des Papiers durch den Papierauslauf.

  • Seite 38: Einlegen Von Papier (Auto-Schneidwerkmodell)

    Einlegen von Papier (Auto-Schneidwerkmodell) 1 Druckerabdeckung öffnen. Wichtig! Adbeckung 1. Nicht den Druckkopf sofort nach dem Drukken berühren, da er sehr heiß sein kann. 2. Nicht die Schneidwerkklinge berühren. · Im Papierauslaßschlitz befindet sich ein Schneidwerk. Niemals die Hände in den Auslaßschlitz stecken, nicht nur während des Druckbetriebs sondern auch wenn der Drucker nicht arbeitet.

  • Seite 39: Beheben Von Papierstaus

    Beheben von Papierstaus 1 Stellen Sie den Netzschalter auf Aus und ziehen Sie den Netzstecker von der Steckdose ab. Schneidwerk 2 Öffnen Sie die Abdeckung. Hinweis: Berühren Sie nicht den Druckkopf sofort nach dem Druck, da er sehr heiß sein kann. Außerdem darf nicht das Schneidmesser bei Modellen mit au- tomatischer Schneidvorrichtung be- rührt werden.

  • Seite 40: Dip-Schalter-Einstellungen - Parallelschnittstellentyp

    Auto-Schneidwerk Ungültig Gültig Immer ON Sollte eingeschaltet werden Befehlsemulation Star ESC/POS Werkseitige Voreinstellung: Alle ein *1 *1 Die werkseitigen Voreinstellungen zur Aktivierung/Deaktivierung des Auto- Schneidwerks sind wie folgt. Modelle ohne Auto-Schneidwerk: Ungültig (Schalter 2 = ein) Modelle mit Auto-Schneidwerk: Gültig (Schalter 2 = aus) Hinweis: Nicht das Auto-Schneidwerk bei Modellen ohne Auto-Schneidwerk (z.B.

  • Seite 41: Dip-Schalter-Einstellungen - Seriellschnittstellentyp

    DIP-Schalter DIP-Schalter Schalter-Nr. Funktion ON (EIN) OFF (AUS) Immer ON Sollte eingeschaltet werden Auto-Schneidwerk Ungültig Gültig Immer ON Sollte eingeschaltet werden Befehlsemulation Star ESC/POS Baudrate Siehe Tabelle unten Datenlänge 8 Bit 7 Bit Paritätsprüfung Deaktiviert Aktiviert Parität Ungerade Gerade Handshake...

  • Seite 42: Technische Daten

    Abreißkantenmodell: 140 × 225 × 163 (B × T × H mm) Abmessungen Auto-Schneidwerkmodell: 140 × 225 × 163 (B × T × H mm) Gewicht Abreißstabmodell: Ca. 2,0 kg Auto-Schneidwerkmodell:Ca. 2,2 kg Bitte gehen Sie zur folgenden URL http://www.star-micronics.co.jp/service/frame_sp_spr_e.htm für Informationen über die neuesten Druckertreiber und Hilfsprogramme. – 14 –...
  • Seite 43 STAMPANTE A MATRICE DI PUNTI SERIE SP500 MANUALE DI ISTRUZIONI...

  • Seite 57: Manual Del Usuario

    IMPRESORA DE MA IMPRESORA DE MA TRIZ DE TRIZ DE IMPRESORA DE MA TRIZ DE TRIZ DE IMPRESORA DE MA IMPRESORA DE MA TRIZ DE PUNTOS PUNTOS PUNTOS PUNTOS PUNTOS SERIE SP500 MANUAL DEL USUARIO – 1 –...
  • Seite 71 IMPRESSORA DE MA IMPRESSORA DE MA TRIZ TRIZ IMPRESSORA DE MA TRIZ TRIZ IMPRESSORA DE MA IMPRESSORA DE MA TRIZ DE PONTOS DE PONTOS DE PONTOS DE PONTOS DE PONTOS SÉRIE SP500 MANUAL DO UTILIZADOR – 1 –...
  • Seite 85 DOT MA DOT MA TRIX PRINTER TRIX PRINTER DOT MA TRIX PRINTER TRIX PRINTER DOT MA DOT MA TRIX PRINTER SP500-SERIE GEBRUIKERSHANDLEIDING – 1 –...
  • Seite 99 MATRIÈNI PISAÈ 52#5-41-5 KORISNIÈKI PRIRUÈNIK...
