Inhaltszusammenfassung für Star SP317

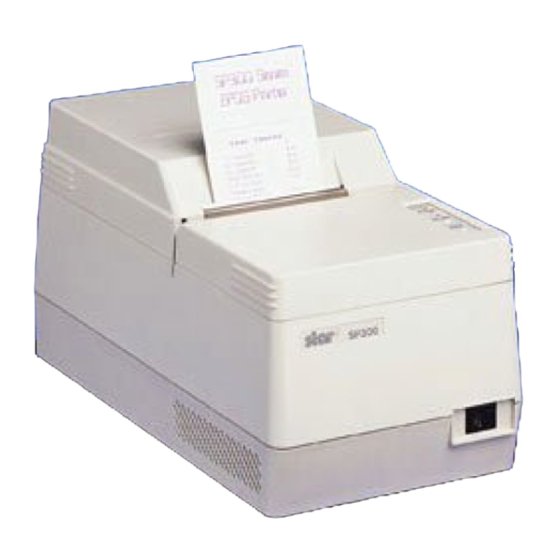

- Seite 1 DOT MATRIX PRINTER SP317/347F USERS MANUAL GUIDE D’UTILISATION BEDIENUNGSANLEITUNG MANUALE DI ISTRUZIONI...
- Seite 27 INHALTSVERZEICHNIS 1. EINLEGEN DER FARBBANDKASSETTE ........26 1-1. SP317 ..................26 1-2. SP347 ..................27 2. EINLEGEN DES PAPIERS .............. 29 2-1. SP317 ..................29 2-2. SP347 ..................31 2-3. Entfernen des Rollenpapiers ............34 3. BEDIENFELD .................. 35 ANHANG ....................49 Der Anhang erscheint nur im englischen Teil dieser Bedienungsanleitung –...
-
Seite 28: Einlegen Der Farbbandkassette
1. EINLEGEN DER FARBBANDKASSETTE 1-1. SP317 1 Den Netzschalter am Drucker in Aus-Stellung stellen. 2 Zum Abnehmen der Frontab- deckung diese ca. 3 cm anheben, und nach vorne ziehen. HINWEIS: Nicht den Druckkopf sofort nach dem Druk- ken berühren, da er sehr heiß... -
Seite 29: Sp347
1-2. SP347 Frontabdeckung 1 Den Netzschalter des Druckers in Aus-Stellung stellen. 2 Zum Abnehmen der Frontab- deckung diese ca. 3 cm anheben, und nach vorne ziehen. HINWEIS: Nicht den Druckkopf sofort nach dem Druk- ken berühren, da er sehr heißsein kann. Netzschalter aus Abb. - Seite 30 4 Um Schlaufen im Farbband aufzu- wickeln, den Farbbandzuführknopf der Farbbandkassette in Pfeil- richtung drehen. 5 Die Farbbandkassette mit dem gekerbten Teil am Rahmen ausrich- ten. Die Farbbandkassette aus die- ser Position bis zum hörbaren Ein- Farbband- rasten eindrücken. Das Farbband kassette zwischen dem Druckkopf und dem Farbband-Trenner einführen.
-
Seite 31: Einlegen Des Papiers
2. EINLEGEN DES PAPIERS 2-1. SP317 1 Den Netzschalter des Druckers in Aus-Stellung stellen. 2 Den DIP-Schalter 2-4 entsprechend der Breite des verwendeten Papiers einstellen. (Die Einstellung der DIP Schalter finden Sie im Installation- shandbuch.) DIP- Schalter 3,25 Zoll 2,25 Zoll... - Seite 32 Sie das Rollenpapier auf die Rollenpapierwalze und set- zen Sie die Rollenpapierwalze auf den Wellenhalter. Abb. 2-4 Einlegen des Papiers (SP317) 0 Führen Sie die Oberkante des Pa- piers in den Abreißkantenschlitz ein, und bringen dann die Rückab-...
-
Seite 33: Sp347
2-2. SP347 1 Den Netzschalter des Druckers in Aus-Stellung stellen. 2 Zum Entfernen der Frontabdeckung Rückabdeckung diese ca. 3 cm anheben und nach vorne ziehen. HINWEIS: Nicht den Druckkopf sofort nach dem Druk- ken berühren, da er sehr heiß sein kann. 3 Zum Entfernen der Rückabdeckung diese ca. - Seite 34 A: Ein Blatt Papier (Normalposition) Rollenpapier- B: Kopierpapier halter Sperrhebel Papierführungen Papierhalter- Einstellhebel Haltekerbe für 3-Zoll-Papier Für 2,25-Zoll- Papier Abb. 2-6 Position des Einstellhebels Papierhalter- Für 2,25-Zoll-Papier (SP347) Haltekerbe für 3-Zoll-Papier Papierführungswelle Abb. 2-7 Anbringen der Rollenpapierhalter (SP347) 5 Stellen Sie die linke und rechte Papierführung ein.
- Seite 35 7 Den Netzschalter des Druckers in Ein-Stellung stellen. 8 Schneiden Sie die Vorderkante des Rollenpapiers in einer geraden Li- nie ab. • Wenn die Vorderkante des Pa- piers mit einem Aufkleber etc. festgeklebt ist, ziehen Sie den Aufkleber ab. Wenn Klebstoff auf dem Papier verbleibt, kann er an der Walze anhaften und Fehlein- zug bewirken.
-
Seite 36: Entfernen Des Rollenpapiers
Automatische Abschneideinheit Unteres Papier Papiereinführschlitz Oberes Papier Papiereinführschlitz Unteres Papier Oberes PapierI Druckwalze Druckkopf Druckwalze Druckkopf Abb. 2-12 Einsetzen des Papiers in den automatischen Abschneider (bei Verwen- dung von Durchschlagpapier) (SP347) C Ziehen Sie die Kante des Papiers- tau, um Schlaufen zu beseitigen, und senken Sie dann die automati- sche Abschneideinheit ab. -
Seite 37: Bedienfeld
3. BEDIENFELD 1 Taste ON LINE Schaltet den Drucker zwischen On- line und Off-line Betrieb um. Bei jedem Umschalten zwischen On- POWER line und Off-line wird ein kurzer ALARM Piepton ausgegeben (Umschalten ist nur möglich, wenn Papier im Druk- ker eingelegt ist.) ON LINE 2 FEED-Schalter •... - Seite 61 Overall dimensions (mm) (SP347) 169 W × 330 D × 176 H (mm) Approx 4.6 kg – 59 –...
- Seite 62 MEMO P 1996.01 P 1996.03...
