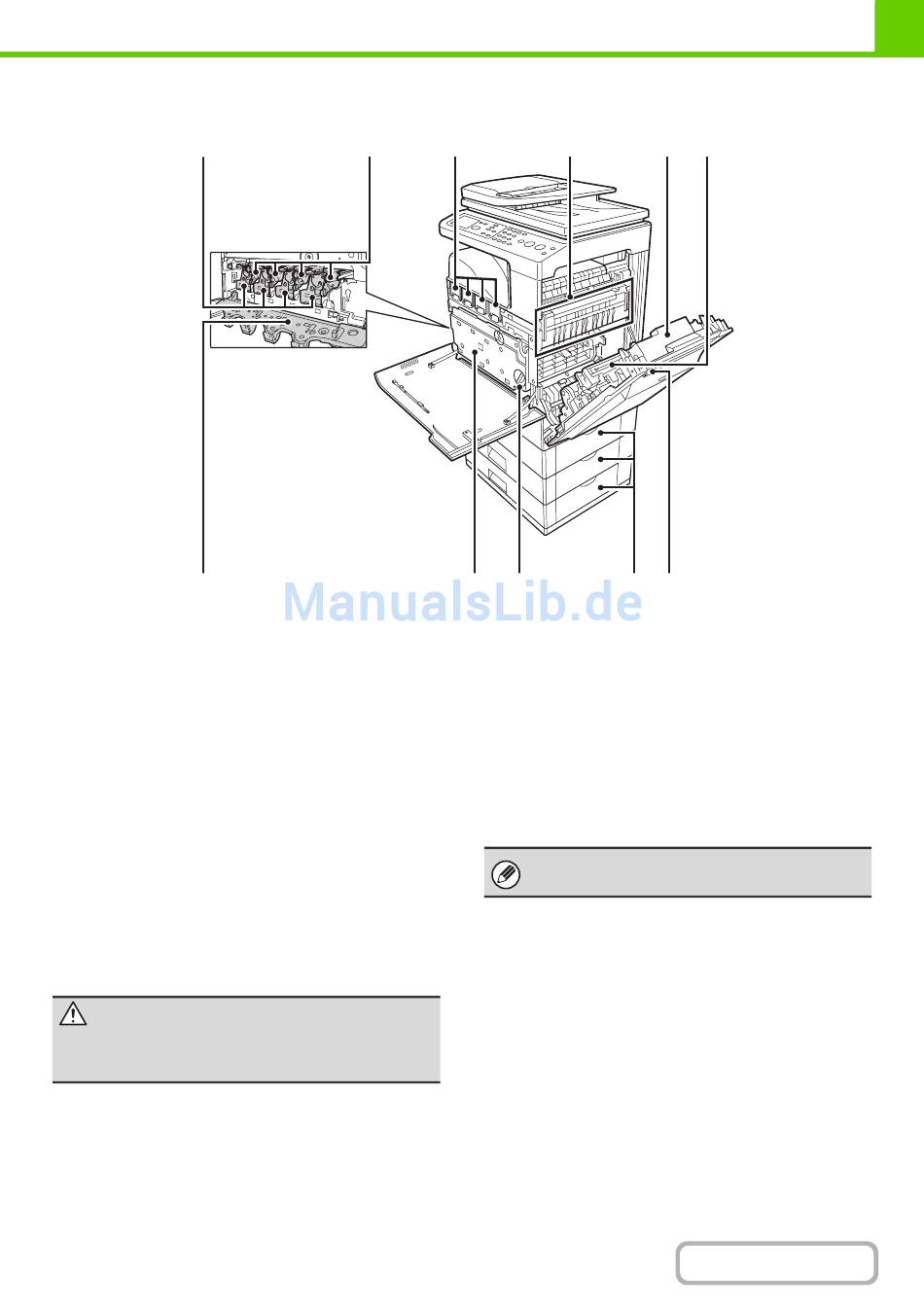

Der Tonersammelbehälter
wurde entfernt und die
Hauptladeeinheit ist
geöffnet
(18)
(12) Entwickler-Kartusche
Diese enthalten den Entwickler, der für die Übertragung
des Toners auf das Papier erforderlich ist.
Beim Austauschen des Trommeleinschubs muss zunächst
die Entwickler-Kartusche entfernt werden. Erst dann kann
der Trommeleinschub ersetzt werden.
☞
Wartungs- und Sicherheitshandbuch
(13) Trommeleinschub
\
Diese enthält die lichtempfindliche Trommel, die zum
Erstellen von Kopier- und Druckbildern verwendet wird.
☞
Wartungs- und Sicherheitshandbuch
(14) Toner-Kartusche
Diese enthalten den zum Drucken erforderlichen Toner.
Wenn eine Tonerpatrone leer wird, muss nur die Patrone
der betreffenden Farbe getauscht werden.
☞
Wartungs- und Sicherheitshandbuch
(15) Fixiereinheit
Hier wird Hitze erzeugt, um das auf das Papier
übertragene Bild zu fixieren.
Achtung
Die Fixiereinheit ist heiß. Vorsicht bei der
Beseitigung eines Papierstaus.
(16) Rechte Seitenabdeckung
Öffnen Sie diese Abdeckung, um einen Papierstau zu
entfernen.
☞
7. FEHLERSUCHE
PAPIERSTAUS" (Seite 7-2)
(13)
"BESEITIGUNG VON
VOR VERWENDUNG DES GERÄTS
(14) (15)
(19) (20)
(17) Papierwendeeinheit
Wird für beidseitiges Drucken verwendet. Öffnen Sie
dieses Teil, um einen Papierstau zu entfernen.
☞
7. FEHLERSUCHE
PAPIERSTAUS" (Seite 7-2)
(18) Hauptladeeinheit
Öffnen Sie diese Abdeckung, um die Hauptladeeinheit zu reinigen.
☞
Wartungs- und Sicherheitshandbuch
(19) Tonersammelbehälter
Hier wird der überschüssige Toner gesammelt, der nach
dem Drucken übrig bleibt.
☞
Wartungs- und Sicherheitshandbuch
Ihr Kundendiensttechniker wird den
Tonersammelbehälter mitnehmen.
(20) Entriegelungsknopf des Tonersammelbehälter
Drehen Sie diesen Knopf, wenn Sie die Sperre des
Tonersammelbehälter lösen möchten, um den Behälter
zu ersetzen oder die Lasereinheit zu reinigen.
☞
Wartungs- und Sicherheitshandbuch
(21) Rechte Abdeckung des Papierfachs
Öffnen Sie dieses Teil, um einen Papierstau in den
Fächern zu entfernen.
☞
7. FEHLERSUCHE
PAPIERSTAUS" (Seite 7-2)
(22) Auslösehebel für die rechte Seitenabdeckung
Zum Beseitigen eines Papierstaus drücken Sie diesen
Hebel nach oben und halten ihn, um die rechte
Seitenabdeckung zu öffnen.
☞
7. FEHLERSUCHE
PAPIERSTAUS" (Seite 7-2)
