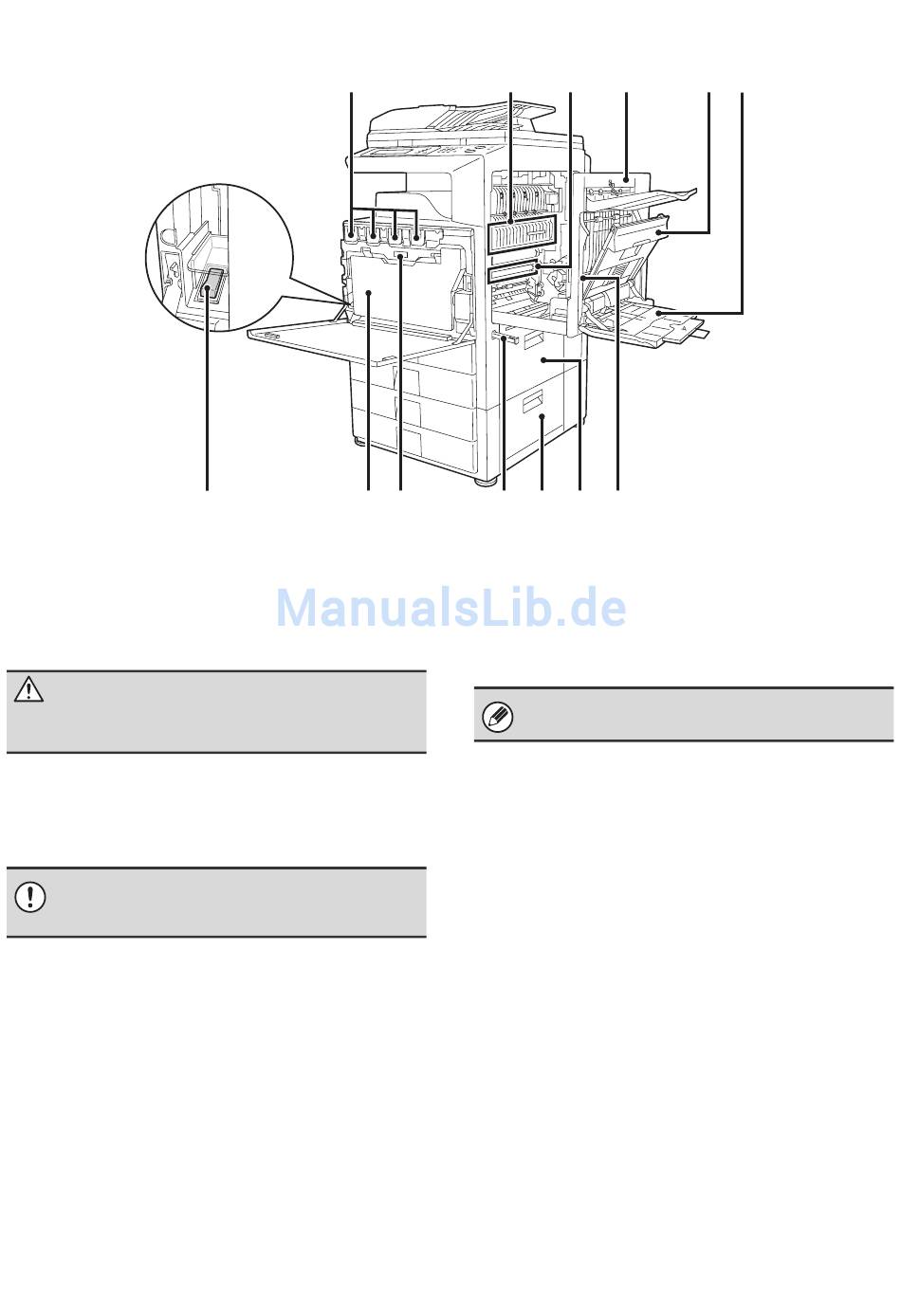

INNEN

(14) Tonerpatronen
Wenn der Tonervorrat einer Kassette erschöpft ist, muss
die Kassette durch eine neue Kassette derselben Farbe
ersetzt werden.
☞
AUSTAUSCH DER TONERPATRONE
(15) Fixiereinheit
Hier wird Hitze erzeugt, um das auf das Papier
übertragene Bild zu fixieren.
Achtung
Die Fixiereinheit ist heiß. Vorsicht bei der Beseitigung
eines Papierstaus.
(16) Transferband
Während dem vollfarbigen Kopieren werden die
Tonerbilder von allen vier Farben auf jeder einzelnen
Bildtrommel auf dem Transferband zusammengemischt.
Beim Schwarzweißkopieren wird nur das schwarze
Tonerbild auf das Transferband übertragen.
Berühren oder beschädigen Sie das Transferband nicht.
Dies könnte ein fehlerhaftes Dokumentenabbild zur
Folge haben.
(17) Rechte Seitenabdeckung
Öffnen Sie diese Abdeckung, um den
Druckausgleichshebel der Fixiereinheit zu bedienen und
einen Papierstau zu entfernen.
☞
Andrückhebel an der Fixiereinheit
(18) Abdeckung für die Papierwendeeinheit
Drücken Sie diese Taste, um den Behälter für
Abfall-Toner zu entfernen. Öffnen Sie diese Abdeckung,
um einen Papierstau zu entfernen.
(19) Einzelblatteinzug
Verwenden Sie diesen Einzug, um das Papier manuell einzulegen.
Wenn Sie Papier einlegen, das größer ist als A4R oder
8-1/2" x 11"R, müssen Sie die Verlängerung des
manuellen Einzugs ausziehen.
☞
EINLEGEN DES PAPIERS IN DEN MANUELLEN
EINZUG (Seite 28)
(14)
(20) (21)
(Seite 58)
(Seite 32)
(15) (16)
(22) (23) (24)
(20) Hauptschalter
Mit diesem Schalter können Sie die Maschine ein- oder
ausschalten.
Wenn Sie die Fax-oder Internet-Fax-Funktionen verwenden,
muss sich der Schalter in der Position "An" befinden.
☞
STROM AN- UND ABSCHALTEN
(21) Behälter für Abfall-Toner
Hier wird der überschüssige Toner gesammelt, der nach
dem Kopieren und Drucken übrig bleibt.
Ihr Kundendiensttechniker entsorgt den Behälter für
Abfall-Toner.
(22) Freigabetaste des Behälters für Abfall-Toner
Drücken Sie auf diesen Knopf, wenn Sie die Sperre des
Behälters für Abfall-Toner lösen möchten, um den
Behälter für Abfall-Toner zu ersetzen oder die
Lasereinheit zu reinigen.
☞
REINIGEN DER LASEREINHEIT
☞
AUSWECHSELN DES BEHÄLTERS FÜR
ABFALL-TONER
(23) Griff
Ziehen Sie den Griff heraus und halten Sie ihn fest, wenn
Sie das Gerät bewegen.
(24) Rechte Abdeckung von
Unterschrank/500-Blatt-Papierkassette
Rechte Abdeckung von
Unterschrank/2x500-Blatt-Papierkassette (sofern ein
Unterschrank/500-Blatt-Papierkassette oder ein
Unterschrank/2x500-Blatt-Papierkassette installiert ist)
Öffnen Sie diese Abdeckung, um einen Papierstau in
Fach 3 oder Fach 4 zu entfernen.
(25) Rechte Abdeckung des Papierfachs
Öffnen Sie diese Abdeckung, um einen Papierstau in
Fach 1 oder Fach 2 zu entfernen.
(26) Auslösehebel für die rechte Seitenabdeckung
Zum Beseitigen eines Papierstaus drücken Sie diesen
Knopf nach oben und halten ihn, um die rechte
Seitenabdeckung zu öffnen.
