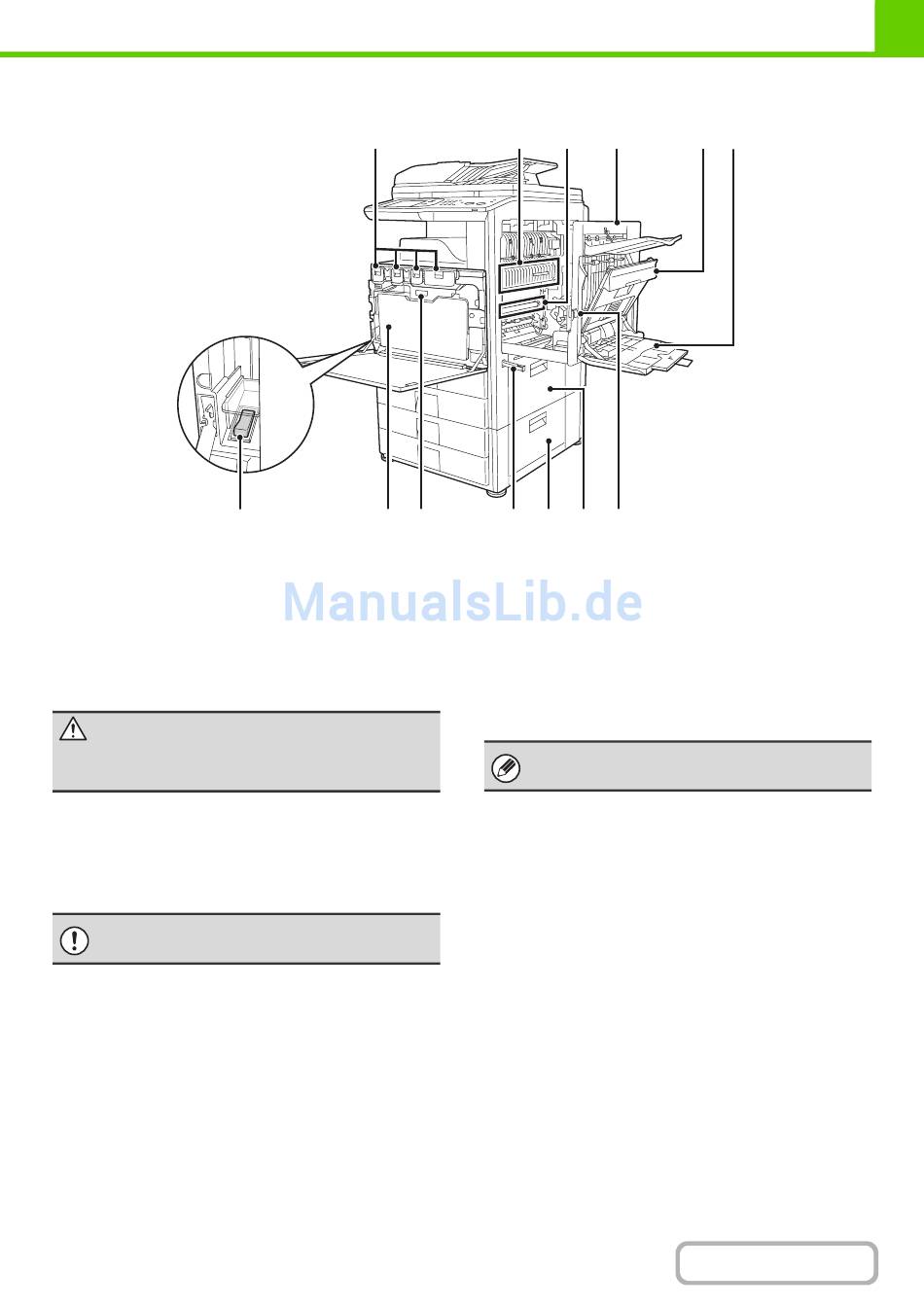

INNEN

(24)
(18) Tonerpatronen
Diese enthalten den zum Drucken erforderlichen Toner.
Wenn eine Tonerpatrone leer wird, muss nur die Patrone
der betreffenden Farbe getauscht werden.
☞
AUSTAUSCH DER TONERPATRONE
(19) Fixiereinheit
Hier wird Hitze erzeugt, um das auf das Papier
übertragene Bild zu fixieren.
Achtung
Die Fixiereinheit ist heiß. Vorsicht bei der Beseitigung
eines Papierstaus.
(20) Transferband
Während dem vollfarbigen Drucken werden die
Tonerbilder von allen vier Farben auf jeder einzelnen
Bildtrommel auf dem Transferband zusammengemischt.
Beim Schwarzweißdrucken wird nur das schwarze
Tonerbild auf das Transferband übertragen.
Berühren oder beschädigen Sie das Transferband nicht. Dies
könnte ein fehlerhaftes Dokumentenabbild zur Folge haben.
(21) Rechte Seitenabdeckung
Öffnen Sie diese Abdeckung, um einen Papierstau zu entfernen.
(22) Abdeckung für die Papierwendeeinheit
Wird für beidseitiges Drucken verwendet. Öffnen Sie
diese Abdeckung, um einen Papierstau zu entfernen.
(23) Einzelblatteinzug
Verwenden Sie diesen Einzug, um das Papier manuell einzulegen.
Wenn Sie Papier einlegen, das größer ist als A4R oder
8-1/2" x 11"R, müssen Sie die Verlängerung des
manuellen Einzugs ausziehen.
☞
EINLEGEN DES PAPIERS IN DEN MANUELLEN
EINZUG (Seite 1-34)
(18) (19)
(25) (26) (27)
(24) Hauptschalter
Mit diesem Schalter können Sie das Gerät ein- und ausschalten.
Wenn Sie die Fax-oder Internet-Fax-Funktionen verwenden,
muss sich der Schalter in der Position "An" befinden.
☞
(Seite 1-69)
(25) Behälter für Abfall-Toner
Hier wird der überschüssige Toner gesammelt, der nach
dem Drucken übrig bleibt.
☞
(26) Freigabetaste des Behälters für Abfall-Toner
Drücken Sie auf diesen Knopf, wenn Sie die Sperre des
Behälters für Abfall-Toner lösen möchten, um den Behälter für
Abfall-Toner zu ersetzen oder die Lasereinheit zu reinigen.
☞
☞
(27) Griff
Ziehen Sie den Griff heraus und halten Sie ihn fest, wenn
Sie das Gerät bewegen.
(28) Rechte Abdeckung des/der Unterschranks/1 x
500-Blatt-Papierkassette Rechte Abdeckung des/der
Unterschranks/2 x 500-Blatt-Papierkassette (wenn ein(e)
Unterschrank/1 x 500-Blatt-Papierkassette oder ein(e)
Unterschrank/2 x 500-Blatt-Papierkassette installiert ist)
Öffnen Sie diese Abdeckung, um einen Papierstau in
Fach 3 oder Fach 4 zu entfernen.
(29) Rechte Abdeckung des Papierfachs
Öffnen Sie diese Abdeckung, um einen Papierstau in
Fach 1 oder Fach 2 zu entfernen.
(30) Auslösehebel für die rechte Seitenabdeckung
Zum Beseitigen eines Papierstaus drücken Sie diesen Hebel nach
oben und halten ihn, um die rechte Seitenabdeckung zu öffnen.
1-5
VOR VERWENDUNG DES GERÄTS
(20) (21) (22)
(28) (29) (30)
STROM AN- UND ABSCHALTEN
AUSWECHSELN DES BEHÄLTERS FÜR
ABFALL-TONER (Seite 1-72)
Ihr Kundendiensttechniker wird den Behälter für
Abfall-Toner mitnehmen.
REINIGEN DER LASEREINHEIT
AUSWECHSELN DES BEHÄLTERS FÜR
ABFALL-TONER (Seite 1-72)
(23)
(Seite 1-15)
(Seite 1-65)
