EINSCHRÄNKUNGEN VON RAUCHMELDERN
Rauchmelder müssen mit kompatiblen Anlagen verwendet werden.
Rauchmelder erkennen keine Entstehungsbrände deren Rauch die Melder nicht erreicht.
Ein Rauchmelder kann keine Feuerentwicklung in anderen Gebäudebereichen
erkennen.
Rauchmelder haben auch Einschränkungen in der Auslösung. Bei der Auswahl von
Brandmeldern müssen die Umgebungsbedingungen berücksichtigt werden.
Rauchmelder haben keine ewige Lebensdauer, da sie elektronische Bauteile
enthalten. Selbst wenn robuste Melder für eine Betriebszeit von über 10 Jahren
ausgelegt sind, können Bauteile jederzeit ausfallen. Testen Sie deshalb mindestens
halbjährlich Ihr Meldersystem. Reinigen und inspizieren Sie die Brandmelder
regelmässig. Inspektionen des Brandmeldesystems reduzieren erheblich das
Produkthaftungsrisiko.
Anschlussklemmen 1 and 2/4 (B501AP Meldersockel)
Gruppe
Kapazität
Induktivität L/R Verhältnis
µF
mH
IIC
0.083
4.2
IIB
0.65
12.60
IIA
2.15
33.60
Tabelle 1
0832
0832-CPD-0199
Ausgabedatum:
18/11/2008
Hersteller:
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 Trieste, Italy
Produkt:
22051EISE
Meldersockel:
B501, B501AP
Beschreibung:
Eigensicherer Intelligenter Optischer Rauchmelder
Wir bestätigen hiermit, dass die oben beschriebenen Produkte den Anforderungen der EMV-Richtlinie 89/336/EEC geändert durch die 92/31/
EEC, 93/68/EEC, 93/97/EEC und den unten aufgeführten Richtlinien entspricht. Es ist hierdurch für den uneingeschränkten Handel innerhalb
der Europäischen Union (EU) und dem Europäischen Wirtschaftsraum (EEA) geeignet.
Richtlinien
EU Construction Products
Richtlinien 89/106/EEC
Normen
EN54-7:2000
Benannte Stelle BRE-LPCB
Adresse
Garston, Watford, WD25 9XX
0832
Benannte Stelle #
Zertifikat #
0832-CPD-0199
Klassifizierung
ACHTUNG
B501AP Pin
µH/OHM
1
55
2
165
4
444
Die Kompatibilität von speziellen Kombinationen für Sicherheitsbarriere und Brandmelderzentrale
Konformitätserklärung
---
Alfonso Paribelli
Betriebsleiter

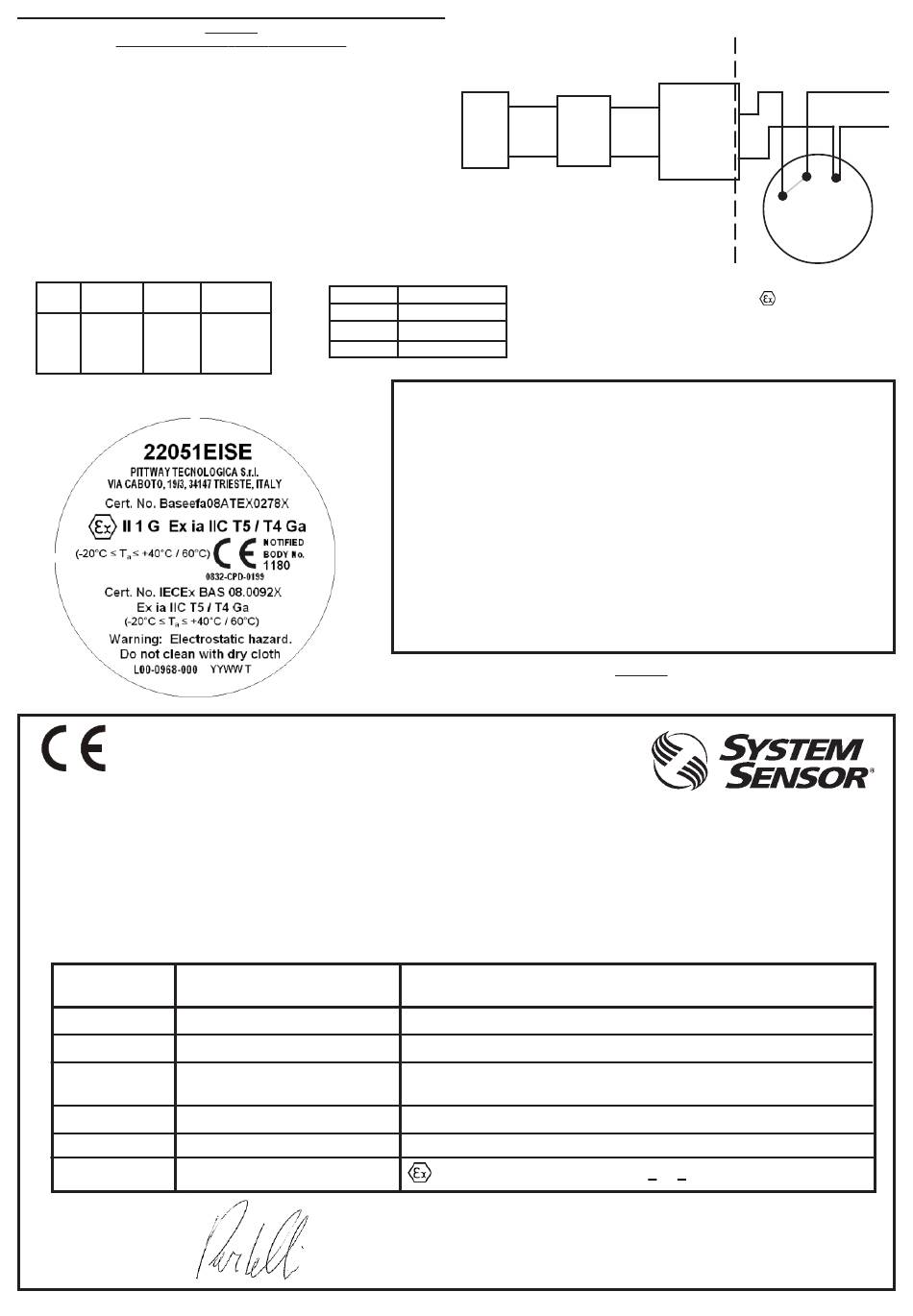

22051EISE System Diagramm
Sicherer Bereich
IST200
Brandmelderzentrale
Übersetzermodul
Sicheres Gerät, für das keine weitere technische
Spezifikation vorliegt, außer dass unter allen
Bedingungen (normal und außergewöhnlich) die
Spannung innerhalb des Gerätes den Wert von 253
V~eff bzw. 253 V DC nicht überschreiten darf und
kein Bezug zum Erdungspotential besteht.
Anschluss
- Vin, - Vout
+ Vin
+ Vout
Tabelle 2
Hinweise:
1.
Jede Einkanal-Shunt Zener Dioden Sicherheitsbarriere oder 1-Kanal einer Zweikanal-Shunt Zener Dioden
Sicherheitsbarriere zertifiziert durch Baseefa oder einer EEC zugelassenen Einrichtung für [EEx ia] IIC müssen
den folgenden Parameter oder dieser Mindestanforderung entsprechen:
Uz = 28V; Imax: out = 93,3 mA; Wmax: out = 0,66 W
Für jede Sicherheitsbarriere muss der Ausgangstrom durch einen Widerstand "R" wie folgt begrenzt
werden: Imax:out = Uz/R.
Anderenfalls sind folgende Trenneinrichtungen (Barrieren) einzusetzen:
P & F Smart Fire Detector Isolator Type KFDO-CS-Ex1.54-Y72221 (BAS00ATEX7087x)
Ein Kanal von: P & F Smart Fire Detector Isolator Type KFDO-CS-Ex2.54-Y2222 (BAS00ATEX7087X)
2.
Die Kapazität und Induktivität bzw. Das Induktivität/Widerstandsverhältnis (L/R) der Kabel im Gefahrenbereich
zwischen den Anschlussklemmen) dürfen die in Tabelle 1 gezeigten Werte nicht überschreiten.
3.
Die Installation muss den nationalen Anforderungen und Auflagen, z.B. der DIN VDE 0166, DIN EN 60079,
entsprechen.
4.
Die elektrische Schaltung in Gefahrenbereichen muss einer Prüfung mit Wechselspannung von 500 V~eff nach
Masse oder dem Gehäuserahmen der Baugruppe für mindestens eine Minute standhalten. Entfällt beim Einsatz
einer Sicherheitsbarriere.
5.
Das System muss dauerhaft gekennzeichnet werden. Die Kennzeichnung muss sich auf oder in unmittelbarer
Nähe der Typenkennzeichnung der elektrischen Einrichtung oder auf der Schnittstelle zwischen den eigensicheren
und nicht eigensicheren Stromkreis befinden. Auf der Kennzeichnung sollte die Bezeichnung „Baseefa 03Y0182
und SYST der System" aufgebracht werden.
entnehmen Sie bitte der Anleitung der Brandmelderzentrale.
ATEX 94/9/EEC
EN60079-0:2006, EN60079-11:2007 and EN60079-26:2007
BASEEFA Ltd
Rockhead Business Park, Staden Lane, Buxton,
Derbyshire, SK17 9RZ
1180
Baseefa08 ATEX 0278X
II 1 G Ex ia IIC T5 / T4Ga (-20°C < T
Pittway Tecnologica S.r.l.
Via Caboto 19/3
34147 Trieste Italy
Telephone: +39 040 9490 111
Fax: +39 040 382137
Gefahrenbereich (Ex-Bereich)
(siehe Hinweis 2)
Shunt Zener
Diode,
Sicherheits-
barriere oder
Galvanische
Trenneinrichtung
(siehe Hinweis 1.)
2 (+)
II1G Ex ia IIC T5, T4
Baseefa08ATEX0278X
ACHTUNG
< +40°C / 60°C)
a
Zu weiteren
Melder(n)
4 (+)
1 (-)
B501AP
22051EISE
Rauchmelder
R12-172-00, REV E
