System Sensor 22051E-RF Installations- Und Wartungsanleitung

104 mm
B501RF
62 mm
+
132 g
48 g
(66 g)
Abbildung 1: B501RF Montage
≤ M4
Abbildung 2: Installation des Melders im Sockel
DIE MARKIERUNG
AM MELDER MIT
DER WÖLBUNG
AUF DEM SOCKEL
AUSRICHTEN UND
IM UHRZEIGERSINN
DREHEN
Abbildung 3a: Aktivierung der Entnahmesicherung
KUNSTSTOFFHEBEL
Abbildung 3b: Entfernen des Melders aus dem Meldersockel
EINEN SCHMALEN SCHRAUBENDREHER VERWENDEN, UM
DAS KUNSTSTOFFTEIL IN PFEILRICHTUNG ZU DRÜCKEN
D200-301-00

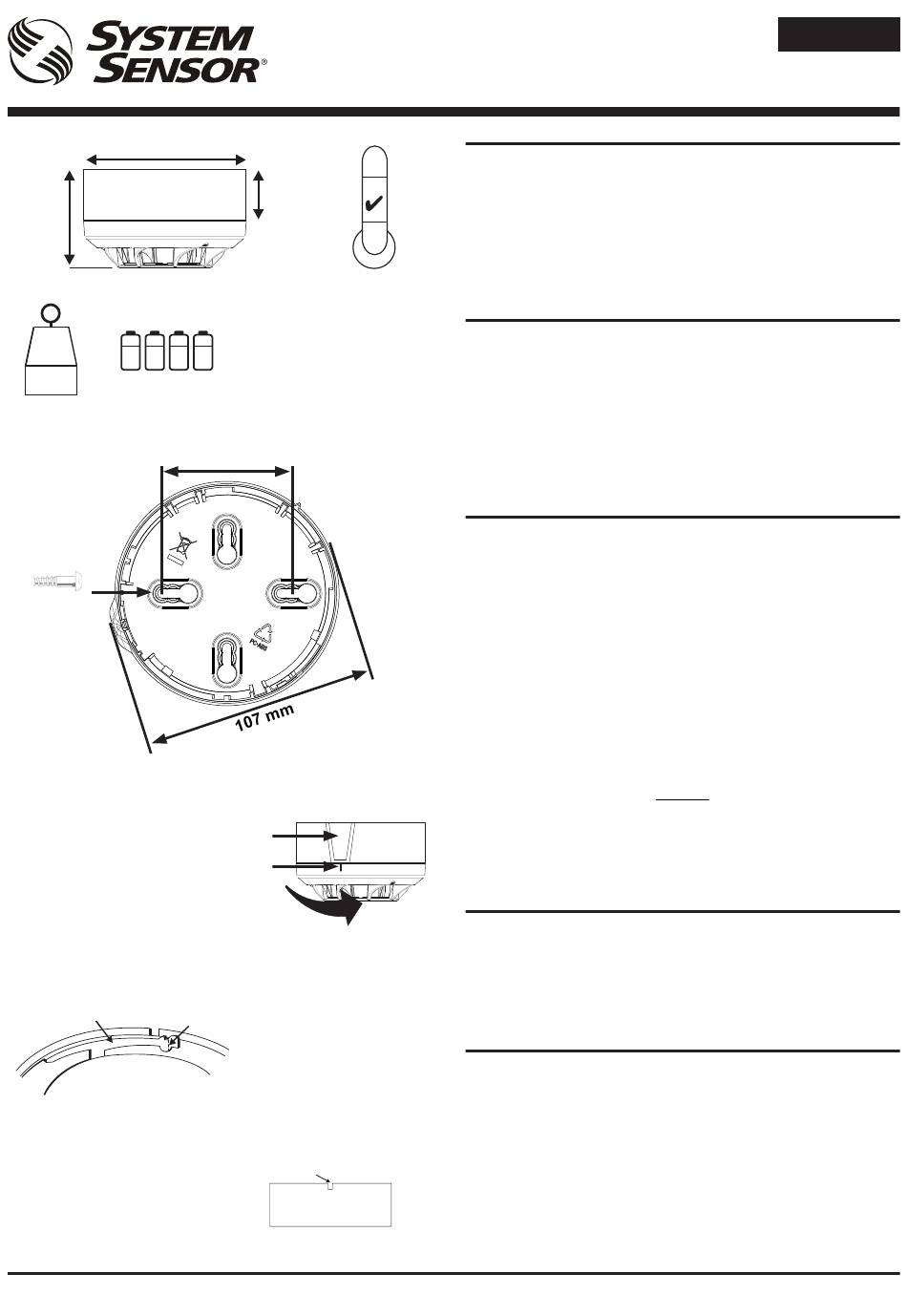

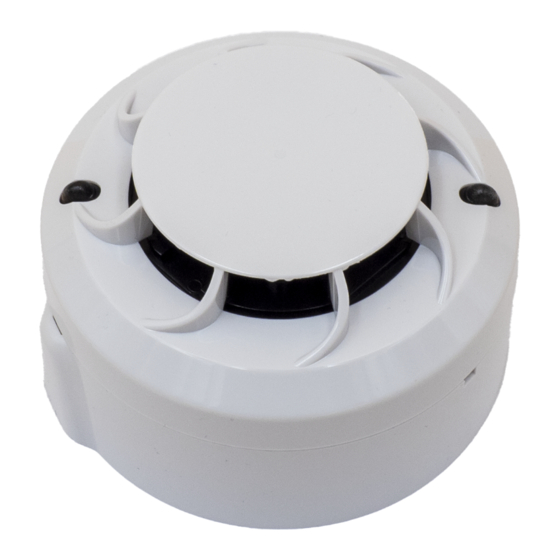

FUNK OPTISCHER RAUCHMELDER
INSTALLATIONS- UND WARTUNGSANLEITUNG
32 mm
=
246 g
50-60 mm
WÖLBUNG
MARKIERUNG
AM MELDER
AN DER PUNKTIERTEN LINIE
DURCH BIEGEN ZUM MITTELPUNKT
DES SOCKELS HIN ABKNICKEN
Pittway Tecnologica S.r.l. Via Caboto 19/3, 34147 TRIESTE, Italy
22051E-RF
BESCHREIBUNG
Der Funkmelder 22051E-RF ist ein batteriebetriebenes HF-Gerät für den Einsatz
mit dem Funk-Gateway M200G-RF. Es beinhaltet einen drahtlosen Sender/
40°C
Empfänger und wird über ein adressierbares Brandmeldesystem betrieben. (mit
Einsatz eines kompatiblen, proprietären Kommunikationsprotokolls).
Es handelt sich um einen Optischen Rauchmelder. Der Melder wird in dem
-30°C
Funkmeldersockel B501RF installiert.
Dieses Gerät entspricht den Richtlinien EN 54-25 und EN 54-7.
Anforderungen der 2014/53/EU hinsichtlich der Konformität mit der RED
Richtlinie .
TECHNISCHE DATEN
Betriebsspannung:
Ruhestrom:
Max. Strom rote LED:
Resynchronisierungsdauer: 35 s (Höchstdauer bis zu normaler HF-
Batterien:
Lebensdauer der Batterien: 4 Jahre bei 25
Funkfrequenz:
HF-Ausgangsleistung:
Reichweite:
Relative Feuchtigkeit:
INSTALLATION
Dieses Gerät und alle angeschlossenen Anlagen müssen im Einklang mit allen
sachbezogenen Normen und Vorschriften installiert werden.
Abbildung 1 zeigt die Montage des Sockels B501RF.
Der Abstand zwischen den Funksystemkomponenten muss mindestens
1 m betragen
Abbildung 2 zeigt die Installation des Melders im Sockel.
Entnahmesicherung
Der Sockel verfügt über eine Einrichtung, die das Entfernen des Melders
ohne den Gebrauch eines Werkzeugs verhindert, wenn sie aktiviert ist. Siehe
Abbildungen 3a und 3b für Details.
Warnung bei Entfernen des Melders - Bei Entfernen des Melders aus dem
Sockel geht über das Gateway eine Störungsmeldung an die Brandmeldeanlage.
Abbildung 4 zeigt die Batterieinstallation und die Position der Adressdrehschalter.
Die Batterien erst zum Zeitpunkt der Inbetriebnahme einsetzen
Bei längerem Einsatz bei Temperaturen von unter -20°C kann sich die
Lebensdauer der Batterien beträchtlich verringern (bis zu 30% und mehr)
Die Vorsichtsmaßnahmen des Herstellers hinsichtlich des Gebrauchs
und die Anforderungen an die Entsorgung sind zu beachten
Mischen Sie keine Batterien verschiedener Hersteller
EINSTELLEN DER ADRESSE
Die Ringbusadresse durch Drehen der beiden Drehschalter auf der Unterseite
des Melders einstellen (siehe Abbildung 4). Dazu einen Schraubendreher
verwenden, um die Rädchen bis zur gewünschten Adresse zu drehen. Das
Gerät entspricht einer Ringbusadresse auf der Ringbusleitung. Wählen Sie
eine Adresse zwischen 01 und 159. (Anmerkung: Die Anzahl der verfügbaren
Adressen hängt von der Ausbaustufe der Zentrale ab. Für weitere diesbezügliche
Informationen ist die Dokumentation der Brandmeldeanlage zu Rate zu ziehen).
PROGRAMMIERUNG
Um die Netzwerkparameter auf den HF-Melder zu laden, sind das HF-Gateway
und der HF-Melder miteinander zu verbinden. Zum Zeitpunkt der Installation
verbindet sich das HF-Gateway mit den eingeschalteten HF-Netzwerkgeräten
und programmiert diese mit den Netzwerkinformationen, soweit dies notwendig
ist. Der Melder synchronisiert sich mit den anderen verbundenen Geräten,
wenn das HF-Netzwerk durch das Gateway hergestellt wurde. (Für weitere
Informationen bitte die Funkprogrammierung- und -inbetriebnahmeanleitung
beachten - D200-306-00.)
ANMERKUNG: Nicht mehr als eine Schnittstelle gleichzeitig verwenden,
um die Geräte in Ihrer Umgebung zu konfigurieren.
max. 3,3 V DC
bei 3 V: 120 µA (typisch in normalem Betriebsmodus)
4 mA
Kommunikation nach Einschalten des Geräts)
4 X Duracell Ultra123 oder Panasonic Industrial 123
C
o
865-870 MHz;
14 dBm (max.)
500 m (typisch im Freien)
10% bis 93% (nicht kondensierend)
Wichtig
Warnung
D E U T S C H
Es erfüllt die
I56-4224-004
