102 mm
B501AP

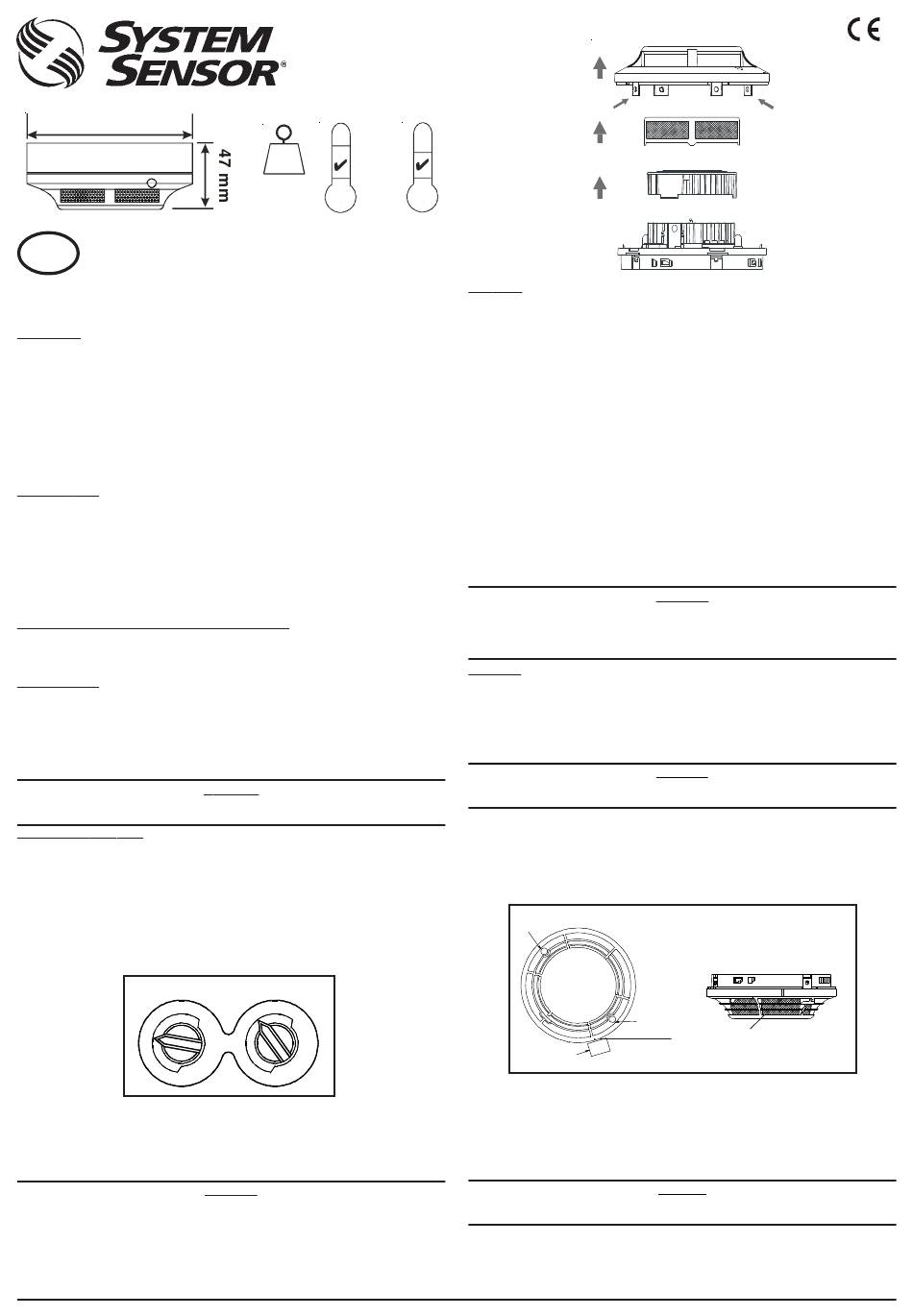

INSTALLATIONS- UND WARTUNGSANLEITUNG FÜR
D
MODELL 22051EISE EIGENSICHERER INTELLIGENTER
OPTISCHER RAUCHMELDER
Bevor Sie mit der Installation des Brandmelders beginnen, lesen Sie bitte sorgfältig
die Anleitung zum Umgang mit intelligenten Brandmeldesystemen. Kopien dieser
Anleitung sind kostenlos bei System Sensor erhältlich.
ALLGEMEIN
Das Modell 22051EISE ist ein eigensicherer Rauchmelder, der eine optische
Sensorkammer mit einer analog adressierbaren Kommunikation verbindet und ist für
die Verwendung in Gefahrenbereichen, in denen mit einer explosiven Atmosphäre
gerechnet werden muss. Die Klassifizierung der erforderlichen Baugruppen muss den
Anforderungen der zuständigen Behörde entsprechen. Der Sensor kommuniziert
über eine geeignete galvanische Trennungsbarriere mit einem IST200 Übersetzermodul,
welches die Daten an das Bediengerät weiterleitet. Für die Einstellung der
Sensoradresse stehen Dekadendrehschalter zur Verfügung.
Die beiden LED ermöglichen eine optische Erkennung des Sensorzustandes im
Bereich von 360 Grad.
SPEZIFIKATION
Betriebsspannungsbereich:
Maximaler Durchschnittsruhestrom: 220 µA bei 20 VDC (Datenkommunikation alle
Maximaler Strom im Alarmfall:
Bereich der Luftfeuchtigkeit:
Einstufung der Eigensicherheit:
Dieser Melder wurde unabhängig getestet und gemäß den Anforderungen für
Eigensicherheit der EN54 Teil 7 (2000) und BASEEFA zertifiziert.
ZUBEHÖR (Optional erhältlich von System Sensor)
IST200 Übersetzermodul
Für bis zu 15 Sensoren 22051EISE
Pepperl und Fuchs Y72221
Geeignete Galvanische Trennung für Sensor
22051EISE (bis zu 15 Sensoren 22051EISE).
VERDRAHTUNG
Weitere Verdrahtungsdetails finden Sie in der mitgelieferten Installationsanleitung
des IST200 Übersetzermoduls sowie des B501AP Meldersockels.
HINWEIS: Die Verdrahtung muss den lokalen und nationalen Normen und Anforderungen
entsprechen.
HINWEIS: Stellen Sie sicher, dass alle Meldersockel angeschlossen sind und die
Polarität der Verdrahtung an jedem Sockel korrekt ist.
Melder nur im spannungsfreien Zustand installieren. Beachten Sie die
dazugehörigen Vorschriften.
SENSOR INSTALLATION
1. Stellen Sie die Sensoradresse durch Drehen der beiden Drehschalter ein (siehe
Abb.2). Wählen Sie eine Adresse zwischen 01 und 99. Notieren Sie die Adresse
auf dem Aufkleber am Meldersockel.
2. Setzen Sie den Melder in den Meldersockel und drehen ihn im Uhrzeigersinn bis er
einrastet.
3. Nachdem alle Melder installiert sind schalten Sie die Spannungsversorgung ein.
4. Prüfen Sie den Melder wie im Abschnitt PRÜFUNG beschrieben.
5. Setzen Sie den Sensor mit Hilfe des Kommunikationsbefehls der Bedienkonsole
zurück.
Figure 2: Rotary Decade Address Switch
6 7
8
5
4
3
2
1
0
Sabotageschutz / Entnahmesicherung
Der Meldersockel verfügt über eine Entnahmesicherung die das Entfernen des
Brandmelders aus dem Sockel nur mit Hilfe eines Werkzeuges zulässt. Beachten Sie
die Installationshinweise des Meldersockels für detaillierte Informationen zu diesem
Leistungsmerkmal.
Der Melder ist werkseitig mit einem Staubschutz vor Verschmutzung während
des Transportes oder der Erstinstallation geschützt. Ein vollständiger Schutz
gegen eine Verunreinigung ist dadurch nicht gewährleistet. Deshalb sollten die
Melder vor Beginn von Konstruktions-, umfangreichen Dekorationsarbeiten
oder sonstigen Aktivitäten mit Staubentwicklung entfernt werden. Zur
ordnungsgemäßen Funktion ist der Staubschutz vor der Inbetriebnahme des
Melders abzunehmen.
D200-51-00
22051EISE
60°C
112,5g
-20°C
T4
15 bis 24 VDC
5 Sekunden bei aktivierter blinkender LED)
3 mA bei 24 VDC (LED ein)
10% bis 93% relative Feuchte, ohne Betauung
o
o
Ex ia IIC T5 (40
to -20
C), T4 (60
WARNUNG
7
8
9
6
9
5
4
3
2
1
0
TENS
UNITS
ACHTUNG
40°C
-20°C
T5
WARTUNG
Zur Vermeidung von Fehlalarmen sollte das System bzw. die entsprechende
Meldergruppe vor den Wartungsarbeiten abgeschaltet werden.
1. Entfernen Sie den zu reinigenden Sensor aus dem System.
2. Lösen Sie behutsam jede der vier Halterungen und entfernen Sie die Abdeckung
(siehe Abb.1).
3. Saugen Sie vorsichtig die Außenseite des Schutzgitters ab ohne dieses zu entfernen.
4. Entfernen Sie das Schutzgitter indem Sie es gerade von der Sensorkammer
abziehen.
5. Ziehen Sie die Abdeckung der Sensorkammer vorsichtig ab.
6. Verwenden Sie einen Staubsauger oder saubere Druckluft um Staub und
Ablagerungen von der Sensorkammer oder dem Sensorgehäuse zu entfernen.
7. Befestigen Sie die Abdeckung der Sensorkammer wieder auf der Platine in dem
Sie die Abdeckung an den Markierungspfeilen ausrichten und mit leichtem Druck
einrasten lassen.
8. Führen Sie das Schutzgitter über die Sensorkammer und drehen es, bis die
Befestigungspunkte am unteren Rand in die Aussparungen des Meldersockels
passen und die Oberseite bündig mit der Sensorkammer abschließt.
9 Montieren Sie das Sensorgehäuse, in dem Sie es an den vier Befestigungspunkten
und den LED ausrichten und mit leichtem Druck einrasten lassen.
10 Nachdem alle Sensoren gereinigt wurden, schalten Sie die Ringleitung wieder ein
o
o
to -20
C)
und prüfen Sie alle Sensoren auf Funktion wie im Abschnitt PRÜFUNG beschrieben.
Das Meldergehäuse besteht aus Kunststoff und kann elektrostatisch aufgeladen
werden. Der Melder sollte deshalb nicht in einer Umgebung installiert werden,
in der mit einer staubhaltigen hohen Luftbewegung gerechnet werden kann.
Reinigung nur mit einem feuchten Tuch ohne Scheuern.
PRÜFUNG
Die ordnungsgemäße Funktion der installierten Melder ist zu prüfen. Weiterhin ist
eine regelmäßige Wartung erforderlich. Zur Vermeidung von Fehlalarmen schalten Sie
die entsprechende Meldergruppe oder das System ab.
sind die entsprechenden Interventionskräfte und Beteiligten über die Ausser-
betriebnahme der Anlage zu informieren. Schalten Sie die Meldergruppen und Alarm-
weiterleitung ab, um unerwünschte Alarmmeldungen während der Wartung zu vermeiden.
Bei Prüfungen, die nicht den Methoden für eigensichere Baugruppen
entsprechen, muss die Durchführung außerhalb des Gefahrenbereiches erfolgen.
Prüfen Sie den Melder wie folgt:
Magnet Test (Option, Artikel-Nr. M02-24)
1. Um den Melder zu prüfen halten Sie den Testmagnet in einer Entfernung von ca.
2cm zur LED 1 direkt an die Markierung am Meldergehäuse (siehe Abb.3).
2. Beide LED sollten innerhalb von 30 Sekunden leuchten und die Alarmauslösung
lokal und an der Brandmelderzentrale anzeigen.
LED 2
Testmagnet
Rauchmethode
1. Mit einem geeigneten Prüfgas eines zugelassenen Herstellers (z.B. von No Climb
Products Ltd.) wird der Rauchmelder durch eine kontrollierte Prüfgasmenge
ausgelöst. Hierbei sind die Herstellerempfehlungen und die lokalen Anforderungen
zu beachten.
2. Beide LED des Rauchmelders sollten innerhalb von 30 Sekunden leuchten und die
Alarmauslösung lokal und an der Brandmelderzentrale anzeigen.
Informieren Sie nach Abschluss der Prüfung alle beteiligten Stellen wieder
Pittway Tecnologica Srl, Via Caboto 19/3, 34147 Trieste, ITALY
ACHTUNG
Vor Beginn der Servicearbeiten
WICHTIG:
Abb.3: Position des Testmagneten
LED 1
Gehäusemarkierung
WICHTIG
über die Inbetriebnahme des Systems.
© System Sensor 2009 I56-3310-002
0832
0832-CPD-0199
