Flex L3309-115 Bedienungsanleitung
Winkelschleifer
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Flex L3309-115
Inhaltszusammenfassung für Flex L3309-115

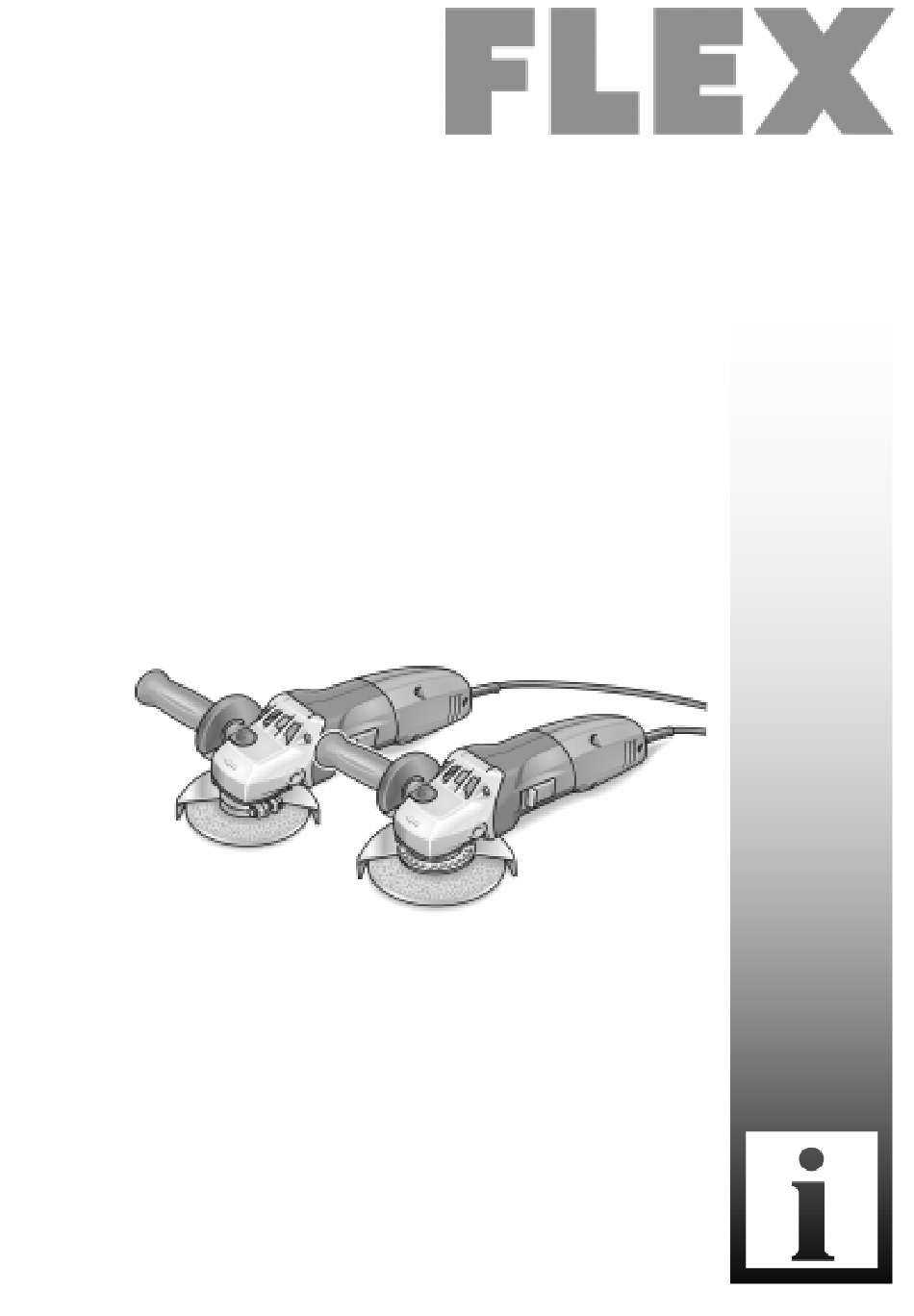

- Seite 1 L3309-115/125/FR L3410 FR/VR 315.923/02.05...
- Seite 2 Bedienungsanleitung......3 Operating instructions......13 Notice d’utilisation ........23 Istruzioni per l’uso ........33 Instrucciones de funcionamiento ..43...
-
Seite 3: Inhaltsverzeichnis
Verwendete Symbole Entsorgungshinweis für das Altgerät! (siehe Seite 11) Gefahr! Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen. Technische Daten Gerätetyp L3309-115 L3309-125 L3309FR L3410FR L3410VR L3325FR Bestell-Nummer 296.708 299.235 296.805 296.007 296.260 Max. Schleifwerkzeug-Ø... -
Seite 4: Auf Einen Blick
Winkelschleifer L3309-115/125/FR, L3410FR/VR Auf einen Blick Schalterwippe Spindelarretierung Zum Ein- und Ausschalten. Zum Feststellen der Spindel beim Mit Raststellung für Dauerbetrieb. Werkzeugwechsel. Spindel mit Gewindeflansch Getriebekopf Spannmutter Mit Luftaustritt und Drehrichtungspfeil. Spannflansch Typschild Schutzhaube Netzkabel 4,0 m mit Netzstecker Sicherheits-Schutzhaube Stellrad für Drehzahlvorwahl... -
Seite 5: Zu Ihrer Sicherheit
Winkelschleifer L3309-115/125/FR, L3410FR/VR Zu Ihrer Sicherheit Vibration Gewichteter Effektivwert der Beschleuni- gung nach EN 50144: 7 m/s² Gefahr! Bestimmungsgemäße Vor Gebrauch des Winkelschleifers lesen Verwendung und danach handeln: – die vorliegende Bedienungsanleitung, Dieser Winkelschleifer ist bestimmt – die „Allgemeinen Sicherheitshinweise“... - Seite 6 Winkelschleifer L3309-115/125/FR, L3410FR/VR n Nur Schleifwerkzeuge verwenden, n Keine Materialien bearbeiten, bei denen deren zulässige Drehzahl mindestens gesundheitsgefährdende Stoffe frei- so hoch wie die Nenndrehzahl des gesetzt werden (z. B. Asbest). Winkelschleifers ist. n Niemals Leichtmetalle schleifen oder n Abmessungen der Schleifwerkzeuge trennen, deren Magnesiumgehalt beachten.
-
Seite 7: Gebrauchsanweisung
Winkelschleifer L3309-115/125/FR, L3410FR/VR Gebrauchsanweisung Gefahr! Vor allen Arbeiten am Winkelschleifer den Netzstecker ziehen. Vor der Inbetriebnahme Winkelschleifer auspacken und auf Voll- – Zum Ausschalten Schalterwippe (1) ständigkeit der Lieferung und Transport- durch Druck auf hinteres Ende schäden kontrollieren. entriegeln. Ein- und Ausschalten... -
Seite 8: Schleifwerkzeug Befestigen Oder Wechseln
Winkelschleifer L3309-115/125/FR, L3410FR/VR Schutzhaube 115 mm Vorsicht! (nur L3309-115) Verletzungsgefahr! Schutzhandschuhe tragen. Gefahr! 1. Netzstecker ziehen. Bei Schrupp- und Trennarbeiten niemals ohne Schutzhaube arbeiten. 1. Netzstecker ziehen. 2. Schutzhaube mit Spannring auf den Spannflansch stecken, dabei Nocken am Spannring in die Nut am Flansch einführen. - Seite 9 Winkelschleifer L3309-115/125/FR, L3410FR/VR Arbeitshinweise Hinweis Nach dem Ausschalten läuft das Schleifwerkzeug noch kurze Zeit nach. Schruppschleifen Gefahr! Niemals Trennscheiben zum Schrupp- schleifen verwenden. – Anstellwinkel 20–40° für besten Abtrag. 4. Spindelarretierung drücken und – Mit mäßigem Druck den Winkelschleifer gedrückt halten (1.).
-
Seite 10: Wartung Und Pflege
Winkelschleifer L3309-115/125/FR, L3410FR/VR Wartung und Pflege Getriebe Hinweis! Gefahr! Die Schrauben am Getriebekopf (6) Vor allen Arbeiten am Winkelschleifer den während der Garantiezeit nicht lösen. Bei Netzstecker ziehen. Nichtbeachtung erlöschen die Garantie- verpflichtungen des Herstellers. Reinigung Reparaturen Gefahr! Reparaturen ausschließlich durch eine vom... -
Seite 11: Entsorgungshinweise
Winkelschleifer L3309-115/125/FR, L3410FR/VR Entsorgungshinweise Garantie Bei Erwerb einer Neumaschine gewährt Gefahr! FLEX 2 Jahre Hersteller-Garantie, begin- Ausgediente Geräte durch Entfernen des nend mit dem Verkaufsdatum der Maschine Netzkabels unbrauchbar machen. an den Endverbraucher. Die Garantie er- streckt sich nur auf Mängel, die auf Material- Nur für EU-Länder... -
Seite 12: Haftungsausschluss
Winkelschleifer L3309-115/125/FR, L3410FR/VR Haftungsausschluss Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in...
