Konstruktion

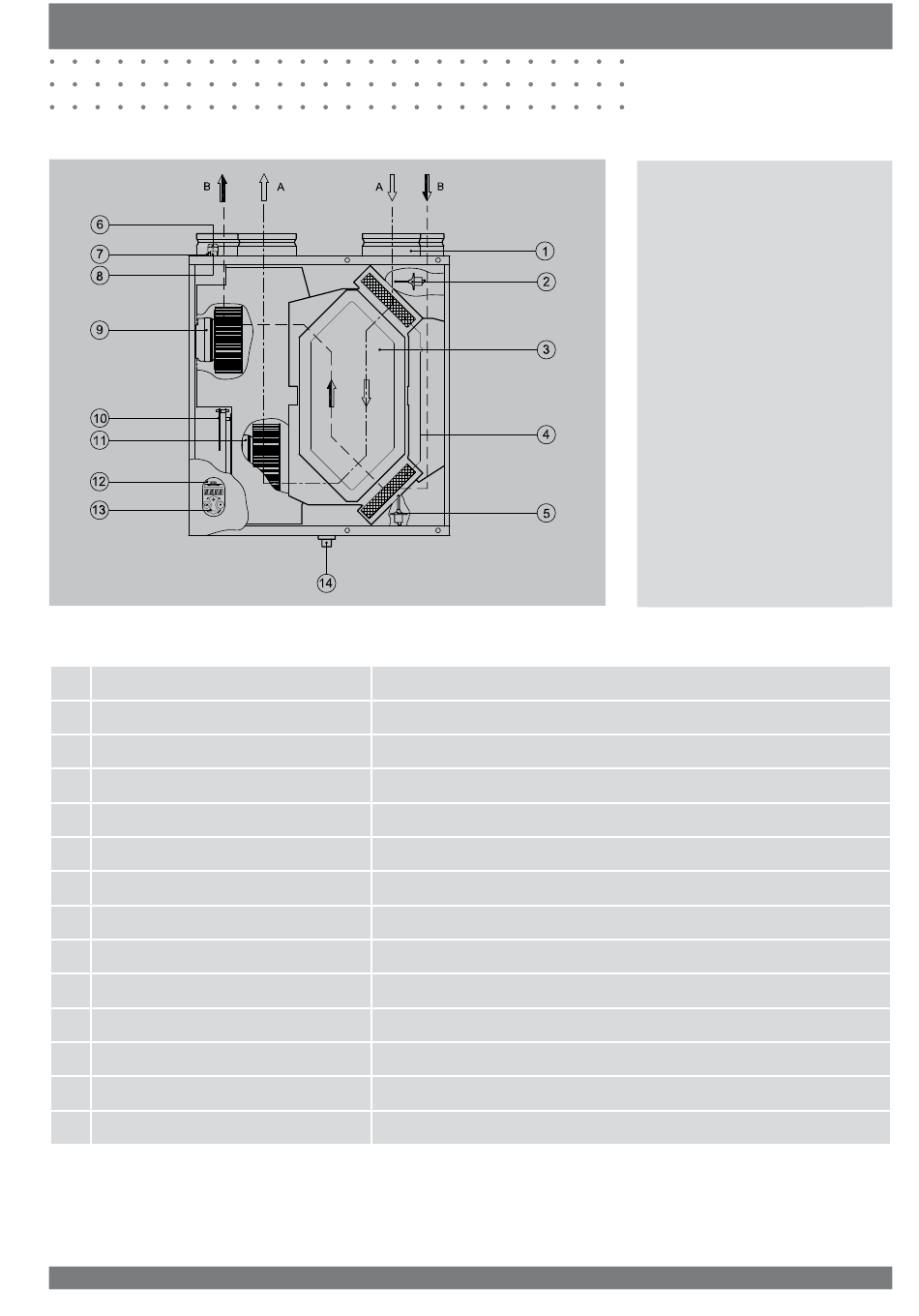

.1 Perspektivische Darstellung des Geräts
.2 Funktionen einzelner Bauteile/Baugruppen
1 anschlussstutzen
2 raumlufttemperaturfühler
3 wärmetauscher
4 filter
5 außentemperaturfühler
6 Steuerschnittstelle
7 metrische Überwurfmutter
8 Opentherm Stecker
9 Zuluftventilator
10 Zentrale Steuerplatine
11 abluftventilator
12 Computerschnittstelle
13 Bedienungstafel
14 anschluss für den Kondenswasserablauf
anschluss der Zuluft- und abluftkanäle
misst die temperatur der abluft aus dem haus
ermöglicht die wärmeübertragung von abluft auf Zuluft
filtern der beiden Luftströme
misst die temperatur der außenluft
anschlüsse zum Stufenschalter, ggf. mit filterwartungsanzeige
Überwurfmutter für die Durchführung des 230V Versorgungskabels
Zweipoliger Stecker für anschluss Opentherm
für die frischluftversorgung des Systems
enthält die Steuerelektronik für die Grundfunktionen
Saugt die abluft ins freie ab
Computerschnittstelle für Servicezwecke
Schnittstelle zwischen anwender und Steuerelektronik
anschluss für den Kondenswasserablauf
Renovent HR Small 2. Auflage April 2007
a = abluftstrom
B = Zuluftstrom
5680-a
Kapitel 3
