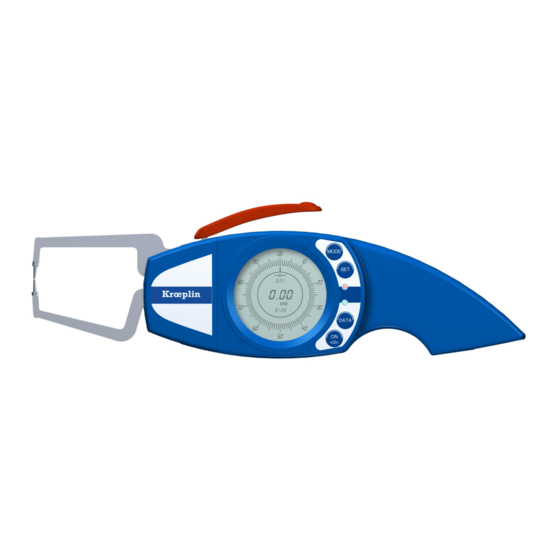

kroeplin B110 Bedienungsanleitung
Elektronische außenschnelltaster
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanleitung
Elektronische Außenschnelltaster
User's Manual
Electronic External Quicktest
Mode d'emploi
Contrôleurs d'extérieurs électroniques
Manual de Instrucciones
Palpadores electrónicos exteriores
B110
B110T
•
B220
B220S
B2R20
B2R20S
•
•
•
B440
B440S
B4R40
B4R40S
B440T
•
•
•
•
B660
B6R60
B660T
•
•
Kroeplin GmbH • Messzeugfabrik • Gartenstrasse 50 • D-36381 Schluechtern • Germany
Telefon: +49 (0) 6661 86-0 • Fax: +49 (0) 6661 86-39 • http://www.kroeplin.com • sales@kroeplin.com
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für kroeplin B110
Inhaltszusammenfassung für kroeplin B110
- Seite 1 B440S B4R40 B4R40S B440T • • • • B660 B6R60 B660T • • Kroeplin GmbH • Messzeugfabrik • Gartenstrasse 50 • D-36381 Schluechtern • Germany Telefon: +49 (0) 6661 86-0 • Fax: +49 (0) 6661 86-39 • http://www.kroeplin.com • sales@kroeplin.com...
-
Seite 2: Inhaltsverzeichnis
Allgemeine Hinweise zum Messen Fehlermeldungen Spannungsversorgung Zubehör Technische Daten Garantie Gerätetypen Pos. Benennung B110 / B110T* B220 / B220S / B2R20 / B2R20S LCD - Skala B440 / B440S / B4R40 / B4R40S / B440T* Tastatur B660 / B6R60 / B660T* Beweglicher Tastarm Tastarme bei den Geräten B110T, B440T, B660T:... -
Seite 3: Anzeigen Und Tasten
2. Anzeige und Tasten Anzeigen: Anzeige Funktion Anwendung ohne Stetiges Verfolgen des Absolutmodus: direkte Ermittlung und Ablesung des Messwertes, Messwertes und des Zei- Die Qualität des Messergebnisses wird vom Anwender selbst bewertet. gers in Abhängigkeit von der Tastarmstellung Umschaltung von Abso- Die Umschaltung kann in jedem Messmodus vorgenommen werden. - Seite 4 Anzeige Funktion Anwendung HOLD Ermittlung und Speichern Wenn sich das Gerät weder vertikal schwenken noch horizontal schieben des Messwertes bei lässt. Dass Gerät muss ca. 2 sec. ruhig gehalten werden. definierter Messstellung Messung: Beispiel B440T Aktivierung der Bei Serienmessungen wird die Einhaltung der vorgegebenen Toleranz Toleranzmarken und der überprüft.
-
Seite 5: Funktionen Und Programme
Tasten: Taste Funktionen Bemerkungen MODE Auswahl der Messprogramme MIN / MAX / HOLD / TOL Nullpunktkorrektur (+) Nur im SETUP – Menü Einstellung der Toleranzgrenzen (+) (siehe detaillierte Beschreibung Auswahl der Maßeinheiten MM / INCH „3. Funktionen und Programme“) Auswahl des Skalenteilungswertes SETUP –... -
Seite 6: Funktion
Funktion Basis Aktion Ergebnis Bemerkungen Wahl der Messprogramme Die Funktion können sowohl bei der ABS – Messung als auch bei der REL – Messung angewendet werden. Hinweis: Nach Anwahl der Messprogramme MIN und MAX sind diese immer aktiv, ohne dass zur nächsten Mes- HOLD sung eine Taste betätigt werden muss (Bis zum Wechsel in einen anderen... -
Seite 7: Handhabung Der Funktionen Und Programme
4. Handhabung der Funktionen und Programme Funktion Basis Aktion Ergebnis Bemerkungen Nullpunkt - Korrektur Der Start des SETUP-Menüs kann innerhalb SETUP starten aller Messmodi durchgeführt werden. Die Nullpunkt-Korrektur ist je nach Auflö- sung in begrenzten Bereichen möglich OFFSET (siehe „9.Technische Daten“) Wird der absolute OFFSET überschritten erscheint die Fehlermeldung ERR 07. - Seite 8 Funktion Basis Aktion Ergebnis Bemerkungen Vorgehensweise wie bei TOL LO Ziffern einstellen Achtung! TOL UP muss größer als TOL LO sein Rückkehr in den zuletzt gewählten Mess- Einstellung beenden mode Einstellung der Toleranzgrenzen bei REL Beispiel: 0,00 +/- 0,05 Der Start des SETUP-Menüs kann innerhalb SETUP starten aller Messmodi durchgeführt werden.
- Seite 9 Funktion Basis Aktion Ergebnis Bemerkungen Maßeinheit Bei erneutem betätigen der MODE-Taste ändern erscheint wieder MM. Das Gerät zeigt nun die Messwerte in INCH. Rückkehr in den Hinweis: Messmode Nach Umschalten der Einheit, bitte Tole- ranzgrenzen überprüfen, da diese automa- tisch auf die neue Einheit gerundet werden. Wahl eines größeren Skalenteilungswertes Beispiel: von 0,01mm auf 0,02mm Der Start des SETUP-Menüs kann innerhalb...
-
Seite 10: Allgemeine Hinweise Zum Messen
5. Allgemeine Hinweise zum Messen: - Zur Schonung der Messkontakte ist das Messgerät möglichst ohne Berührung des Prüflings in Messstellung zu bringen. Der Tastarm-Betätigungshebel muss dabei vollständig gedrückt werden. Das Gleiche gilt auch für das Been- den einer Messung. - Das Messgerät ist während der Messung locker zu halten; der Tastarm-Betätigungshebel ist loszulassen und der feste Tastarm darf nicht belastet werden. -
Seite 11: Spannungsversorgung
7. Spannungsversorgung: Batterietyp: 1,5V Mignon AA, HR6 Batteriewechsel: Polarität beachten Beim Festschrauben des Batteriedeckels dürfen die kurzen Schrauben nicht durch die langen ersetzt werden, da sonst die Leiterplatte im Gerät beschädigt wird. Hilfsmittel: Kreuzschlitz – Schraubendreher Größe PH 1 0230-38 Vorgehensweise: 0230-37 M2,5 x 6... -
Seite 12: Technische Daten
9. Technische Daten: Außenmessgeräte B110 B110T B220 B220S B2R20 B2R20S Messbereich [mm] 0-10 0-10 0-20 0-20 0-20 0-20 Ziffernschrittwert [mm] 0,005 0,005 0,01 0,01 0,01 0,01 Fehlergrenze "G" [mm] 0,01 0,01 0,02 0,02 0,02 0,02 Wiederholgrenze "r" [mm] 0,01 0,01... - Seite 13 Außenmessgeräte B440 B440S B4R40 B4R40S B440T B660 B6R60 B660T Messbereich [mm] 0-40 0-40 0-40 0-40 0-40 0-60 0-60 0-60 Ziffernschrittwert [mm] 0,02 0,02 0,02 0,02 0,02 0,02 0,02 0,02 Fehlergrenze "G" [mm] 0,04 0,04 0,04 0,04 0,04 0,06 0,06 0,08 Wiederholgrenze "r"...
-
Seite 14: Garantie
Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. 7. Technische Änderungen vorbehalten. Soweit durch diese Anweisung Vorschriften im Schadensfall aus dem Produkthaftungsgesetz berührt sind, werden diese hiermit ausdrücklich ausgeschlossen. Kroeplin GmbH Das Gerät stimmt mit den Vorschriften folgender europäischer Richtlinien überein: EMV-Richtlinie Nr. 89/336/EWG (03.05.89) Richtlinie des Rates vom 3.
