kroeplin H Serie Bedienungsanleitung
Mechanische innenschnelltaster
Verwandte Anleitungen für kroeplin H Serie
Inhaltszusammenfassung für kroeplin H Serie

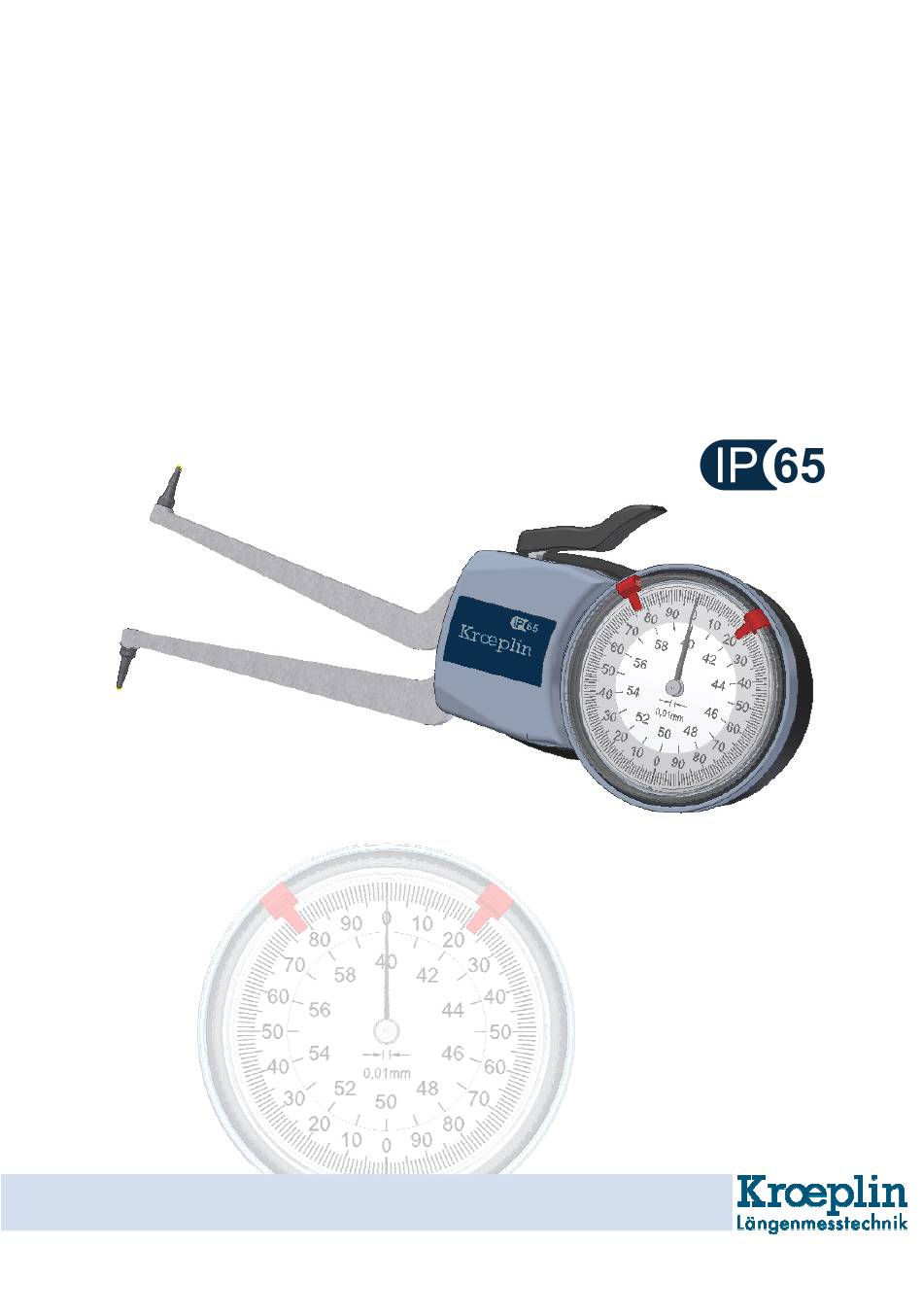

- Seite 1 Bedienungsanleitung Mechanische Innenschnelltaster User’s Manual Internal Quicktest Mode d’emploi Palpeurs intérieurs mécaniques Manual de Instrucciones Palpadores interiores H – Serie...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ........................3 Lieferumfang ........................3 Kurzübersicht ........................4 Handhabung des Gerätes beim Messen ................4 Ermittlung des Minimal – Maßes ................... 5 Ermittlung des Maximal – Maßes ................... 5 Anzeige – Korrektur ......................5 Toleranzmarken ........................ 6 Ersatzteile / Zubehör ......................6 Garantie ........................... -
Seite 4: Kurzübersicht
Kurzübersicht Abbildung: H240 beweglicher Tastarm Messkontakt fester Tastarm Messkontakt Tastarmbetätigung Toleranzmarken drehbare Fassung mit Skalenring Skalenscheibe Gehäuse – Deckel Handhabung des Gerätes beim Messen Drücken Sie die Tastarmbetätigung C vollständig und bringen Sie das Messgerät in Messstellung. Schonen Sie die Messkontakte (A1+B1) und den beweglich Tastarm (A), indem Sie das Messgerät möglichst ohne Berührung des Prüflings in Messstellung bringen. -
Seite 5: Ermittlung Des Minimal - Maßes
Handhabung des Gerätes beim Messen Ermittlung des Minimal – Maßes durch vertikales Schwenken Voraussetzung: Die Messachse muss des Gerätes (optimale Messung). zentral zur Bohrung sein! Messwert Messwert Messwert zu groß richtig zu groß Ermittlung des Maximal – Maßes bei schmalen Nuten durch seitliche Voraussetzung: Die Messachse muss Verschiebung des Gerätes, wenn ein vertikales Schwenken nicht möglich... -
Seite 6: Toleranzmarken
Toleranzmarken Durch Verschieben der beiden Toleranzmarken (D) auf der Fassung (E) kann ein zulässiger Toleranzbereich eingestellt werden. Hierdurch ist ein schnelles Überprüfen eines Teiles auf Maßhaltigkeit gewährleistet. Ersatzteile / Zubehör Teile-Nr.: 1070-11 Fassung (E) 1070-12 1 Stück Toleranzmarke (D) 1070-03 Geh.-Deckel (G) mm –... - Seite 7 Ersatzteile / Zubehör Teile-Nr.: 1070-11 Fassung (E) 1070-12 1 Stück Toleranzmarke (D) 1070-32 Geh.-Deckel (G) mm – Geräte inch – Geräte Holzkasten H415 H915 – – 1732-51 H440 H940 0251-02 0251-02 H470 H970 0251-02 0251-02 H4100 H9100 0251-02 0251-02 H4130 H9130 0251-02 0251-02...
-
Seite 8: Garantie
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. 7. Technische Änderungen behalten wir uns vor. Kroeplin GmbH Gartenstraße 50 36381 Schlüchtern T +49 (0)6661-86-0... - Seite 32 Datum der Drucklegung. Die Abbildungen 36381 Schlüchtern entsprechen teilweise nicht dem Standardprodukt. T +49 (0)6661-86-0 Darüber hinaus gelten unsere Allgemeinen F +49 (0)6661-86-39 Geschäftsbedingungen der jeweils gültigen sales@kroeplin.com Fassung. www.kroeplin.com © Copyright Kroeplin GmbH. Alle Rechte vorbehalten. 0689-62 (Stand: November 2015)
