kroeplin AE2105 Bedienungsanleitung

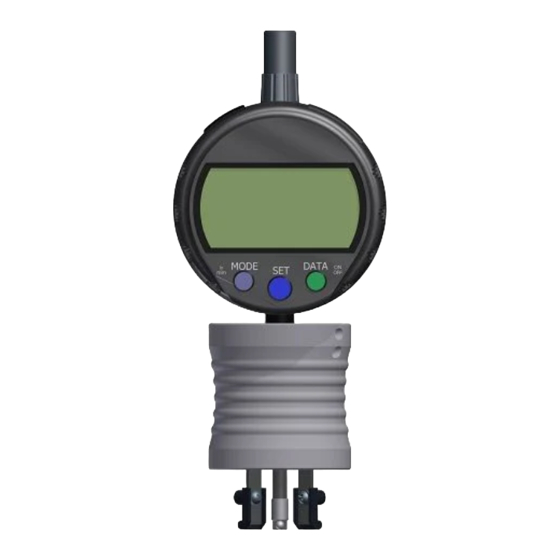

Clinchhöhenmessgerät
Vorschau ausblenden
1
2
3
4
5
6
7
8

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

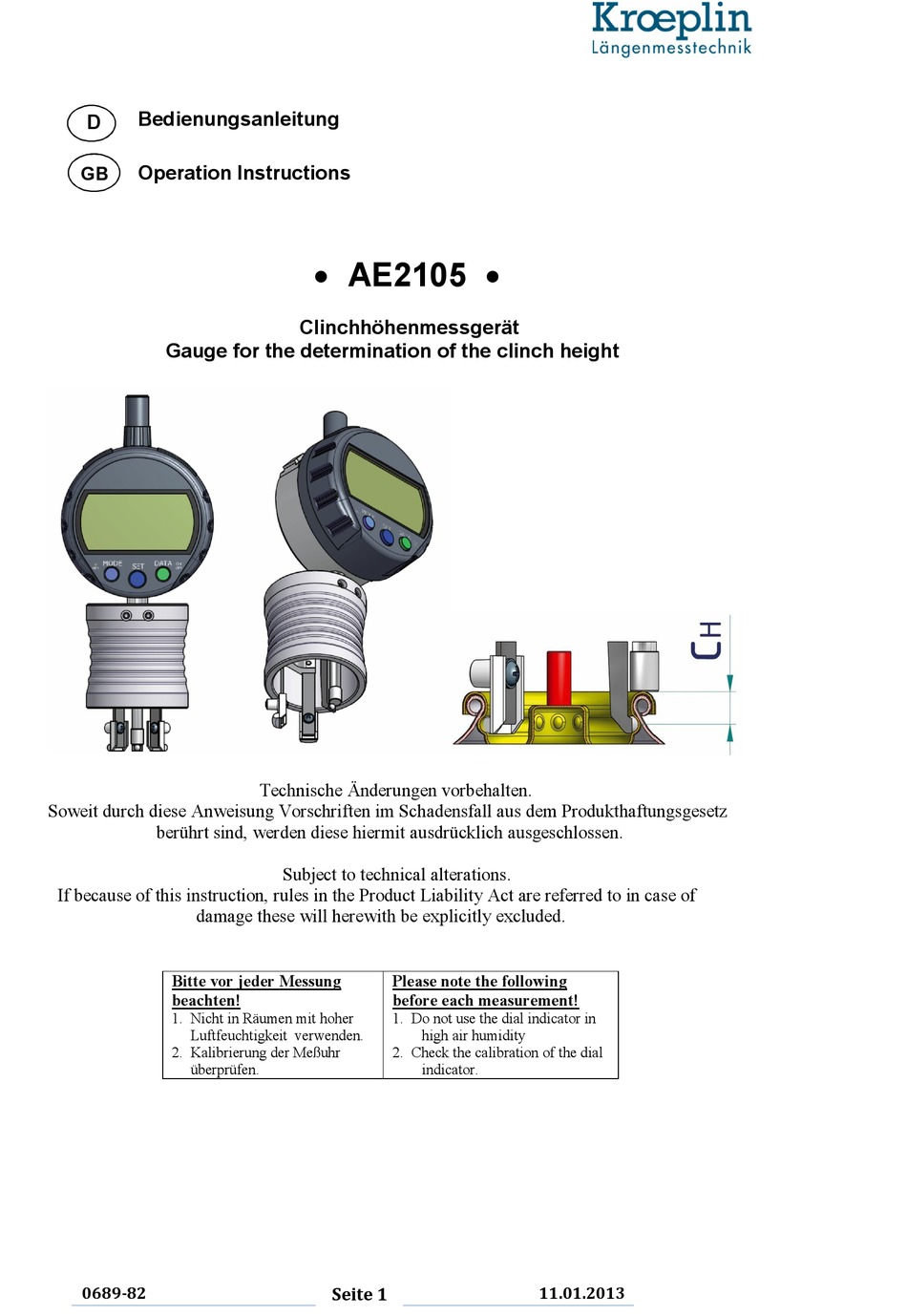

Bedienungsanleitung
D
Operation Instructions
GB
Gauge for the determination of the clinch height
Soweit durch diese Anweisung Vorschriften im Schadensfall aus dem Produkthaftungsgesetz
berührt sind, werden diese hiermit ausdrücklich ausgeschlossen.
If because of this instruction, rules in the Product Liability Act are referred to in case of
damage these will herewith be explicitly excluded.
Bitte vor jeder Messung
beachten!
1. Nicht in Räumen mit hoher
Luftfeuchtigkeit verwenden.
2. Kalibrierung der Meßuhr
überprüfen.
0689-82
 AE2105 
Clinchhöhenmessgerät
Technische Änderungen vorbehalten.
Subject to technical alterations.
Please note the following
before each measurement!
1. Do not use the dial indicator in
high air humidity
2. Check the calibration of the dial
indicator.
Seite 1
11.01.2013

Werbung

loading

Verwandte Anleitungen für kroeplin AE2105

Inhaltszusammenfassung für kroeplin AE2105

  • Seite 1 Bedienungsanleitung Operation Instructions  AE2105  Clinchhöhenmessgerät Gauge for the determination of the clinch height Technische Änderungen vorbehalten. Soweit durch diese Anweisung Vorschriften im Schadensfall aus dem Produkthaftungsgesetz berührt sind, werden diese hiermit ausdrücklich ausgeschlossen. Subject to technical alterations. If because of this instruction, rules in the Product Liability Act are referred to in case of damage these will herewith be explicitly excluded.

  • Seite 2: Allgemeine Hinweise

    Der PRESET-Wert wird auf das Kalibriermaß, welches auf dem Ring eingeätzt ist, eingestellt. Generalities Before measuring with the gauge AE2105, check the display (measure 1.25 mm). When the measuring contact is put on the ball, the gauge should indicate a value of 1,25 mm.
  • Seite 3 Einstellung des PRESET-Wertes Bedienung / Tastenbetätigung Symbol / Taste Anzeige Art der Tastaenbetätigung: – Drücken und loslassen (max. 2s) – Drücken und gedrückt halten (min. 2s) Einschalten Aktivieren des voreingestellten PRESET-Wertes (1.25mm) - PRESET-Wert zur Anzeige bringen - PRESET-Wert übernehmen Neueinstellung eines PRESET-Wertes (Beispiel: 0.00mm auf 1.25mm) –...
  • Seite 4 Setting the preset value Action / Key Symbol / Key Display Signs and symbols: Press shortly and release. Press until the display changes. - Switch on. Activate the PRESET value (1.25mm) - Display the PRESET value - Store the PRESET value Adjustment of a new PRESET value (Example: from 0.00mm to 1.25mm) - Display the PRESET value...
  • Seite 5 Messvorgang / Measurement Einsetzen des Gerätes Installation of gauge Messen Clinchhöhe C Measurement Clinch height C 0689-82 Seite 5 11.01.2013...

  • Seite 6: Ersatzteile / Spare Parts

    Ersatzteile / Spare parts 0650-32 0161-18 1051-17 1063-02 0650-32 Meßuhr dial gauge 1063-02 Tastarm mit Kugel caliper arm with ball 1051-17 Klotz stand 0161-18 Gewindestift M3x5 set screw M3x5 0689-82 Seite 6 11.01.2013...

  • Seite 7: Notizen / Notes

    Notizen / notes 0689-82 Seite 7 11.01.2013...
  • Seite 8 Kroeplin GmbH Gartenstraße 50 D- 36381 Schlüchtern Germany  + 49 (0) 66 61 - 86-0 Fax: + 49 (0) 66 61 - 86 39 http://www.kroeplin.com sales@kroeplin.com 0689-82 Seite 8 11.01.2013...
