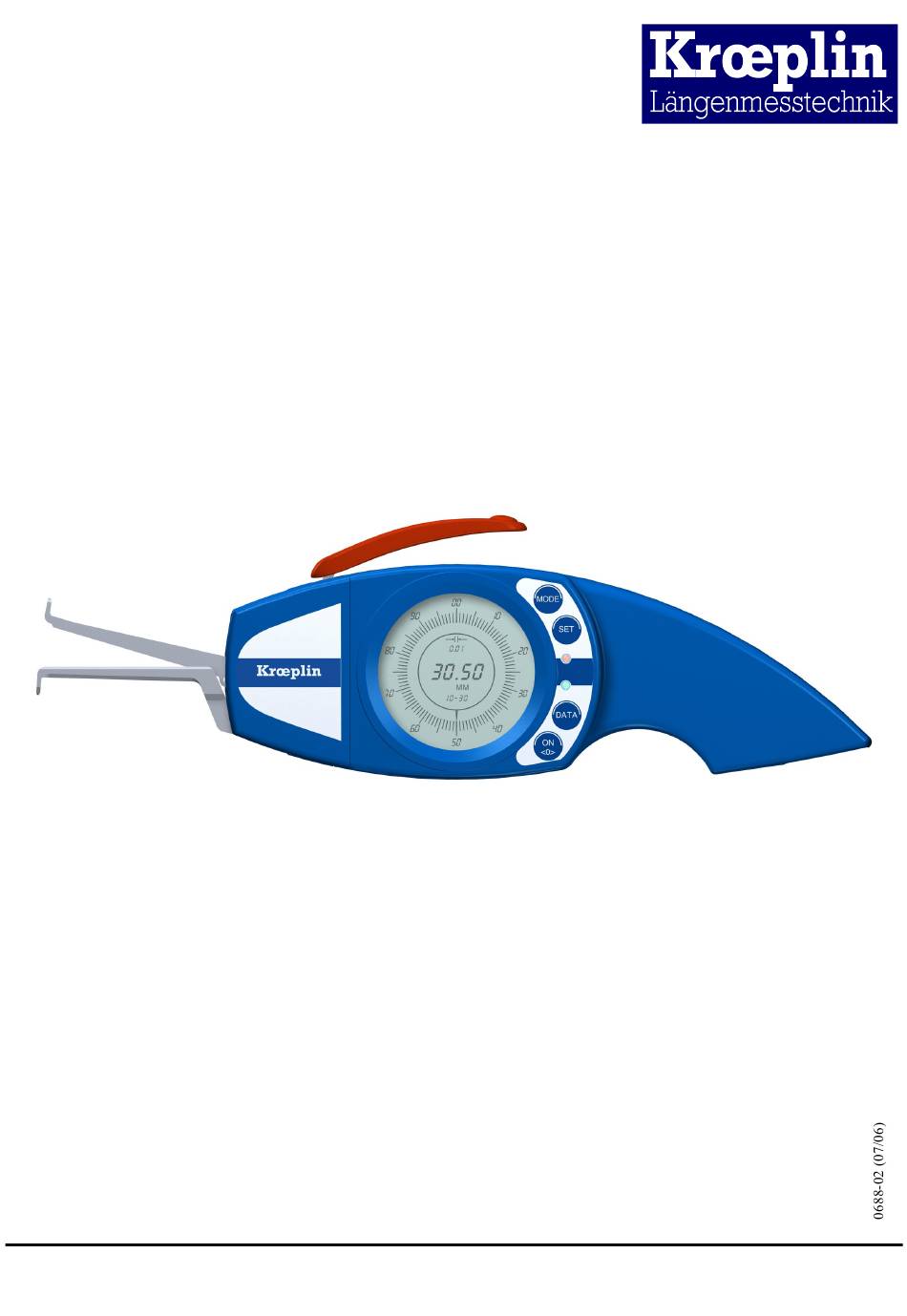

Bedienungsanleitung

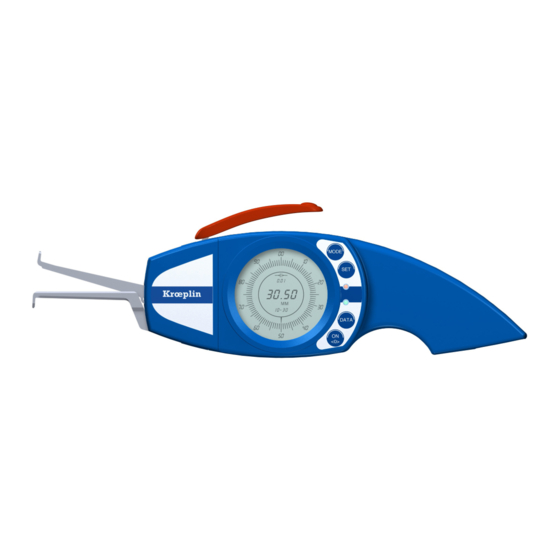

Elektronische Innenschnelltaster
User's Manual
Electronic Internal Quicktest
Mode d'emploi
Contrôleurs d'intérieurs électroniques
Manual de Instrucciones
Palpadores electrónicos exteriores
F205
Kroeplin GmbH • Messzeugfabrik • Gartenstrasse 50 • D-36381 Schluechtern • Germany
Telefon: +49 (0) 6661 86-0 • Fax: +49 (0) 6661 86-39 • http://www.kroeplin.com • sales@kroeplin.com
F210
F220
•
•
F415
F435
•
F102
F230
F240
•
•
F455
F475
•
•
F615
F640
•
F250
F260
•
•
F495
•
F270
•
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für kroeplin F102
Inhaltszusammenfassung für kroeplin F102
- Seite 1 • F415 F435 F455 F475 F495 • • • • F615 F640 • Kroeplin GmbH • Messzeugfabrik • Gartenstrasse 50 • D-36381 Schluechtern • Germany Telefon: +49 (0) 6661 86-0 • Fax: +49 (0) 6661 86-39 • http://www.kroeplin.com • sales@kroeplin.com...
-
Seite 2: Inhaltsverzeichnis
Tastatur Beweglicher Tastarm Fester Tastarm Batteriedeckel Betätigungshebel Messkontakte F102 / F205 / F210 / F220 F230 / F240 / F250 / F260 / F270 F415 / F615 F435 / F455 / F475 / F495 / F640 1. Funktionselemente Pos. Benennung... -
Seite 3: Anzeigen Und Tasten
2. Anzeige und Tasten Anzeigen: Anzeige Funktion Anwendung ohne Stetiges Verfolgen des Absolutmodus: Direkte Ermittlung und Ablesung des Messwertes, Messwertes und des Zeigers Die Qualität des Messergebnisses wird vom Anwender selbst bewertet. in Abhängigkeit von der Tastarmstellung Umschaltung von Absolut Die Umschaltung kann in jedem Messmodus vorgenommen werden. - Seite 4 Anzeige Funktion Anwendung HOLD Ermittlung und Speichern Wenn sich das Gerät weder vertikal schwenken noch horizontal schieben des Messwertes bei lässt. definierter Messstellung Das Gerät muss ca. 2 sec. ruhig gehalten werden. Messung: Beispiel Aktivierung der Toleranz- Bei Serienmessungen wird die Einhaltung der vorgegebenen Toleranz marken und der Toleranz- überprüft.
-
Seite 5: Funktionen Und Programme
Tasten: Taste Funktionen Bemerkungen MODE Auswahl der Messprogramme MIN / MAX / HOLD / TOL Nullpunktkorrektur (+) Nur im SETUP – Menü Einstellung der Toleranzgrenzen (+) (siehe detaillierte Beschreibung Auswahl der Maßeinheiten MM / INCH „3. Funktionen und Programme“) Auswahl des Skalenteilungswertes SETUP –... - Seite 6 Funktion Basis Aktion Ergebnis Bemerkungen Wahl der Messprogramme Die Funktion können sowohl bei der ABS – Messung als auch bei der REL – Messung angewendet werden. Hinweis: Nach Anwahl der Messprogramme MIN und MAX sind diese immer aktiv, ohne dass zur nächsten Mes- HOLD sung eine Taste betätigt werden muss (bis zum Wechsel in einen anderen...
-
Seite 7: Handhabung Der Funktionen Und Programme
4. Handhabung der Funktionen und Programme Funktion Basis Aktion Ergebnis Bemerkungen Nullpunkt - Korrektur Der Start des SETUP-Menüs kann innerhalb SETUP starten aller Messmodi durchgeführt werden. Die Nullpunkt-Korrektur ist je nach Auflö- sung in begrenzten Bereichen möglich (siehe „9.Technische Daten“) OFFSET Wird der maximale absolute OFFSET überschritten erscheint die Fehlermeldung... -
Seite 8: Funktion
Funktion Basis Aktion Ergebnis Bemerkungen Es erscheint nach kurzer Anzeige von Oberen Toleranz- TOL UP immer der zuletzt gespeicherte wert einstellen Wert. Vorgehensweise wie bei TOL LO Ziffern einstellen Achtung! TOL UP muss größer als TOL LO sein. Rückkehr in den zuletzt gewählten Mess- Einstellung beenden mode Einstellung der Toleranzgrenzen bei REL... - Seite 9 Funktion Basis Aktion Ergebnis Bemerkungen Bei erneutem betätigen der MODE-Taste Maßeinheit ändern erscheint wieder MM. Das Gerät zeigt nun die Messwerte in INCH Rückkehr in den Hinweis: Messmode Nach Umschalten der Einheit, bitte Toleranzgrenzen überprüfen, da diese auto- matisch auf die neue Einheit gerundet wer- den.
-
Seite 10: Allgemeine Hinweise Zum Messen
5. Allgemeine Hinweise zum Messen - Zur Schonung der Messkontakte ist das Messgerät möglichst ohne Berührung des Prüflings in Messstellung zu bringen. Der Tastarm-Betätigungshebel muss dabei vollständig gedrückt werden. Das Gleiche gilt auch für das Beenden einer Messung. - Das Messgerät ist während der Messung locker zu halten; der Tastarm-Betätigungshebel ist loszulassen und der feste Tastarm darf nicht belastet werden. -
Seite 11: Spannungsversorgung
7. Spannungsversorgung: Batterietyp: 1,5V Mignon AA, HR6 Batteriewechsel: Polarität beachten Beim Festschrauben des Batteriedeckels dürfen die kurzen Schrauben nicht durch die langen ersetzt werden, da sonst die Leiterplatte im Gerät beschädigt wird. Hilfsmittel: Kreuzschlitz – Schraubendreher Größe PH 1 0230-38 Vorgehensweise: 0230-37 M2,5 x 6... -
Seite 12: Technische Daten
9. Technische Daten: Innenmessgeräte F102 F205 F210 F220 F230 F240 F250 F260 F270 Messbereich [mm] 2,5-12,5 5-25 10-30 20-40 30-50 40-60 50-70 60-80 70-90 Ziffernschrittwert [mm] 0,005 0,01 0,01 0,01 0,01 0,01 0,01 0,01 0,01 Fehlergrenze "G" [mm] 0,015 0,02... - Seite 13 Innenmessgeräte F415 F435 F455 F475 F495 F615 F640 Messbereich [mm] 15-55 35-75 55-95 75-115 95-135 15-75 40-100 Ziffernschrittwert [mm] 0,02 0,02 0,02 0,02 0,02 0,02 0,02 Fehlergrenze "G" [mm] 0,04 0,04 0,04 0,04 0,04 0,06 0,06 Wiederholgrenze "r" [mm] 0,02 0,02 0,02 0,02...
- Seite 14 Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. 7. Technische Änderungen vorbehalten. Soweit durch diese Anweisung Vorschriften im Schadensfall aus dem Produkthaftungsgesetz berührt sind, werden diese hiermit ausdrücklich ausgeschlossen. Kroeplin GmbH Das Gerät stimmt mit den Vorschriften folgender europäischer Richtlinien überein: EMV-Richtlinie Nr. 89/336/EWG (03.05.89) Richtlinie des Rates vom 3.
