- Seite 1 Bedienungsanleitung Elektronische Außenschnelltaster User’s Manual Electronic External Quicktest Manual de Instrucciones Palpadores electrónicos exteriores C – Serie...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ..........................4 Sicherheitshinweis ......................... 4 Konformitätserklärung ......................4 Lieferumfang .......................... 5 Kurzübersicht ......................... 5 LCD – Anzeige......................... 6 Inbetriebnahme / Wechsel der Batterien ................7 Handhabung des Messgerätes beim Messen ................. 8 Fortlaufende Anzeige ......................8 Absolut – Modus / Relativ – Modus ..................9 Messprogramme ........................ -
Seite 4: Einführung
Einführung Sicherheitshinweise Wir danken Ihnen für das uns mit dem Kauf dieses Produktes entgegengebrachte Vertrauen. Ihr Messgerät ist aus Präzisionsteilen hergestellt und sorgfältig kalibriert. Versuchen Sie deshalb nie, das Gerät zu zerlegen, oder irgendwelche Verstellungen innerhalb des Gerätes vorzunehmen. Das Gerät nicht fallen lassen und keinen starken Stößen aussetzen. Schützen Sie das Gerät stets vor zu hohen Temperaturen, hoher Luftfeuchtigkeit, Staub und Schmutz. -
Seite 5: Lieferumfang

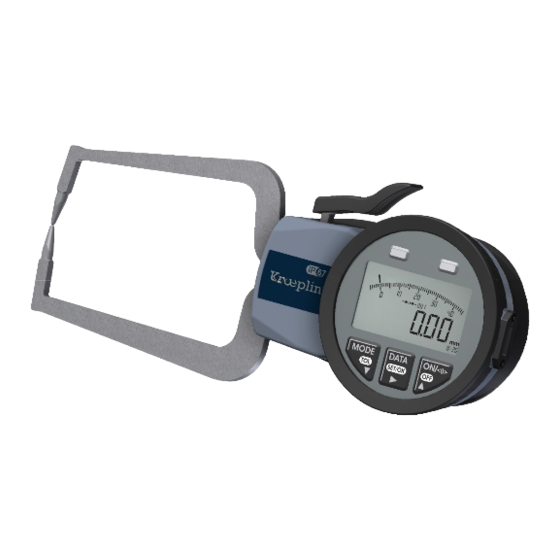

Lieferumfang Messgerät Bedienungsanleitung Prüfzertifikat Schraubendreher (für Batteriewechsel) Batterien Typ: AAA (2 Stück DURACELL Plus) Kurzübersicht Abbildung: C220 beweglicher Tastarm Messkontakt fester Tastarm Messkontakt Tastarmbetätigung LCD - Skala Schnittstellenanschluss Tastatur Gehäuse – Deckel Abbildung: Rückansicht C220 Batteriedeckel... -
Seite 6: Lcd - Anzeige
LCD – Anzeige Ziffernanzeige Skalenbeschriftung Strichskala Messprogramme (Fußzeile): <0> – Relativ – Modus ist aktiv: 0-Preset mit entsprechendem Endmaß MIN – Programm ist aktiv: Ermittlung des minimalsten Messwertes MAX – Programm ist aktiv: Ermittlung des maximalsten Messwertes HOLD – Programm ist aktiv: Ermittlung des Messwertes bei definierter Messstellung TOL –... -
Seite 7: Inbetriebnahme / Wechsel Der Batterien
Inbetriebnahme / Wechsel der Batterien Öffnen Sie den Batteriedeckel (H) durch Herausdrehen der Schrauben (I) mit Hilfe des mitgelieferten Schraubendrehers und setzen Sie die Batterien ein. Nach dem Wechsel der Batterien schrauben Sie den Batteriedeckel (H) mit den beiden Schrauben (I) wieder am Gehäuse fest. ... -
Seite 8: Handhabung Des Messgerätes Beim Messen
Handhabung des Messgerätes beim Messen Drücken Sie die Tastarmbetätigung (C) vollständig und bringen Sie das Gerät in Mess- stellung. Schonen Sie die Messkontakte (A1+B1) und den beweglich Tastarm (A), indem Sie das Gerät möglichst ohne Berührung des Prüflings in Messstellung bringen. Halten Sie das Gerät während der Messung locker und lassen Sie die Tastarm- betätigung (C) los. -
Seite 9: Absolut - Modus / Relativ - Modus
Absolut – Modus / Relativ – Modus Mit dem „Absolut – Modus“ werden Messungen durchgeführt in Bezug auf den Gerätenullpunkt. (Dieser Modus ist bei erstmaliger Inbetriebnahme aktiv oder nach dem Rücksetzen auf die Werkseinstellung.) Mit dem „Relativ – Modus“ werden Messungen durchgeführt in Bezug auf ein Referenzmaß... -
Seite 10: Messprogramme
Programme: MIN / MAX / HOLD Voraussetzung: Ermittlung des Minimal – Maßes durch vertikales Schwenken Die Messachse muss des Gerätes (optimale Messung). senkrecht zur Messfläche sein! Messwert Messwert Messwert zu groß richtig zu groß Voraussetzung: Ermittlung des Maximal – Maßes bei runden Teilen, schmalen Nuten oder kurzen Absätzen durch seitliche Verschiebung des Gerätes, wenn Die Messachse muss ein vertikales Schwenken nicht möglich ist. -
Seite 11: Min
Programme: MIN / MAX / HOLD Die Programme MIN / MAX / HOLD können sowohl im „Absolut – Modus“ als auch im „Relativ – Modus“ angewendet werden. Nach Anwahl der Programme sind diese immer aktiv, ohne das zur nächsten Messung eine Taste betätigt werden muss. - Seite 12 Programm: TOL Einstellung der Toleranzbereiche: Bsp. Bereich 3 / Toleranzgrenze – Beispiel: 10,00 ±0,1mm im „Absolut – Modus“ Aktivierung des SETUP – Menüs im „Absolut – Modus“ 1x lang „tOL“ erscheint im Display 2x kurz “1“ für Toleranzbereich 1 erscheint im Display 1x lang Im Display erscheint die zuletzt eingestellte Status / Werkseinstellung: 1 Wechsel zum Toleranzbereich “3“...
- Seite 13 Programm: TOL Oberen Toleranzwert einstellen (10,10mm) Wechsel zur entsprechenden Ziffer 2x kurz Werterhöhung der Ziffer 1x kurz Zur Bestätigung und Speicherung 1x lang Danach gelangen Sie zurück in das SETUP – Menü. Verlassen des SETUP – Menüs 2x kurz Zur Bestätigung und Speicherung. Rückkehr in das zuvor genutzte Messprogramm 1x lang Falls die Fehlermeldung „ERR 06“...
-
Seite 14: Aktivierung / Deaktivierung Der Toleranzgrenzen
Aktivierung / Deaktivierung der Toleranzgrenzen Zur Aktivierung des TOL – Programms (Beispiel: MIN+TOL – Programm) 1x lang Im Display erscheint die zuletzt eingestellte Status / Werkseinstellung: 1 Wechsel zum Toleranzbereich “3“ Die Toleranzgrenzen werden unten rechts angezeigt. 2x kurz Zur Bestätigung und… 1x lang Rückkehr in das zuvor genutzte Messprogramm Zur Deaktivierung des TOL –... -
Seite 15: Nullpunkt-Korrektur (Offset)
Nullpunkt-Korrektur (OFFSET) Vor jeder Messreihe ist das Gerät durch eine Vergleichsmessung mit einem entsprechenden Endmaß zu überprüfen. Bei einer Abweichung vom Sollmaß korrigieren Sie die Anzeige, mit Hilfe des SETUP-Menüs OFFSET. Angezeigt wird immer der insgesamt eingestellte OFFSET des Gerätes! D.h. -
Seite 16: Umschaltung Mm / Inch (Unit)
Nullpunkt-Korrektur (OFFSET) Verlassen des SETUP – Menüs 1x kurz Zur Bestätigung und Speicherung. Rückkehr in das zuvor genutzte Messprogramm 1x lang Führen Sie so lange weitere Korrekturen durch, bis das Sollmaß erreicht ist! Falls die Fehlermeldung „ERR 07“ im Display erscheint, liegt der eingestellte OFFSET –... -
Seite 17: Wahl Des Ziffernschrittwert (Res)
Wahl des Ziffernschrittwertes (rES) Sie können den Skalenteilungswert wählen. Das Gerät muss eingeschaltet sein. Die Aktivierung des SETUP – Menüs kann innerhalb aller Messprogramme erfolgen. Aktivierung des SETUP – Menüs 1x lang „rES“ erscheint im Display x kurz Aktivierung des rES – Menüs 1x lang Im Display erscheint der zuletzt verwendete Skalenteilungswert. -
Seite 18: Auto-Power-Off (A-Off)
Auto-Power-OFF (A-OFF) Die „Auto-Power-OFF“ – Funktion schaltet das Gerät bei nicht Benutzung nach einem voreingestellten Zeitraum automatisch aus. Folgende Optionen können gewählt werden: 1 Minute 5 Minuten 10 Minuten OFF (deaktivieren der „Auto-Power-OFF“ - Funktion) Das Gerät muss eingeschaltet sein. Die Aktivierung des SETUP – Menüs kann innerhalb aller Messprogramme erfolgen. -
Seite 19: Messwertübertragung
Messwertübertragung Mit der Taste “DATA“ und einer angeschlossenen Schnittstelle können Sie den in der Anzeige befindlichen Messwert übertragen (Schnittstellen). Das Gerät muss eingeschaltet und eine Schnittstelle angeschlossen sein. Messwert wird übertragen. 1x kurz Data Logger (d-LOG) In diesem Messgerät ist ein Datenlogger (DL) integriert, der bei Druck der Taste “DATA“... - Seite 20 Data Logger (d-LOG) ……den internen Speicher löschen kurz Zur Bestätigung und Speicherung der Auswahl 1x lang Danach gelangen Sie zurück in das SETUP – Menü. Verlassen des SETUP – Menüs 2x kurz Zur Bestätigung und Speicherung Rückkehr in das zuvor genutzte Messprogramm 1x lang Ist der Datenlogger (DL) aktiv leuchtet das Symbol (16) im Display.
-
Seite 21: Auf Werkseinstellung Zurücksetzen (Reset)
Auf Werkseinstellung zurücksetzten (Reset) Hier können Sie ihr Gerät auf die Werkseinstellung zurücksetzen. Die Aktivierung des SETUP – Menüs kann innerhalb aller Messprogramme erfolgen. Aktivierung des SETUP – Menüs 1x lang „RESET“ erscheint im Display x kurz Aktivierung des RESET – Menüs 1x lang Auswahl ändern 1x kurz... -
Seite 22: Fehlermeldungen
Fehlermeldungen ERR 01 – Unbekannte Eingabe (Eingabe wird nicht unterstützt) ERR 02 – Unbekannte Eingabe (Eingabe wird nicht unterstützt) ERR 06 – Toleranzgrenze außerhalb des zulässigen Bereichs ERR 07 – OFFSET außerhalb des zulässigen Bereichs Zur Behebung dieses Fehlers muss das Gerät an das Servicecenter geschickt werden. - Seite 23 Ersatzteile / Zubehör Teile-Nr.: 0230-38 Schrauben M2,5x6 (I) 0683-82 2 Stück DURACELL Plus Typ AAA 1070-32 Gehäuse-Deckel (G) Holzkasten C330 0251-26 0251-26 1732-51 C330S C3R30 0251-26 C3R20S C330T 1503-04 0701-73 C450 0251-26 0251-26 C450S C450B 0251-20 0251-20 C450F 0251-20 0251-20 C4R50 0251-26 C4R50S...
-
Seite 24: Schnittstellen
Schnittstellen Schnittstellen- 2482-05 adapter Datenkabel USB – V2.0 2482-07 Datenkabel DIGIMATIC – V2.0 1961-09 2482-04 * Datenkabel U-WAVE® *U-WAVE® Zubehör siehe unten Gültig ab Geräte-S/N: I……. Angabe der Geräte-Seriennr. bei Bestellungen zwingend erforderlich!!! Kompatibilität: Die Schnittstelle USB ist kompatibel ab USB 1.1. Die Schnittstelle Digimatic ist kompatibel zu allen Digimatic Auswertegeräten. -
Seite 25: Garantie
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen. 7. Technische Änderungen behalten wir uns vor. Kroeplin GmbH Gartenstraße 50 36381 Schlüchtern T +49 (0)6661-86-0... - Seite 76 Datum der Drucklegung. Die Abbildungen Gartenstraße 50 entsprechen teilweise nicht dem Standardprodukt. 36381 Schlüchtern Darüber hinaus gelten unsere Allgemeinen T +49 (0)6661-86-0 Geschäftsbedingungen der jeweils gültigen F +49 (0)6661-86-39 Fassung. sales@kroeplin.com www.kroeplin.com © Copyright Kroeplin GmbH. Alle Rechte vorbehalten. 0689-70 (Stand: Januar 2016)
