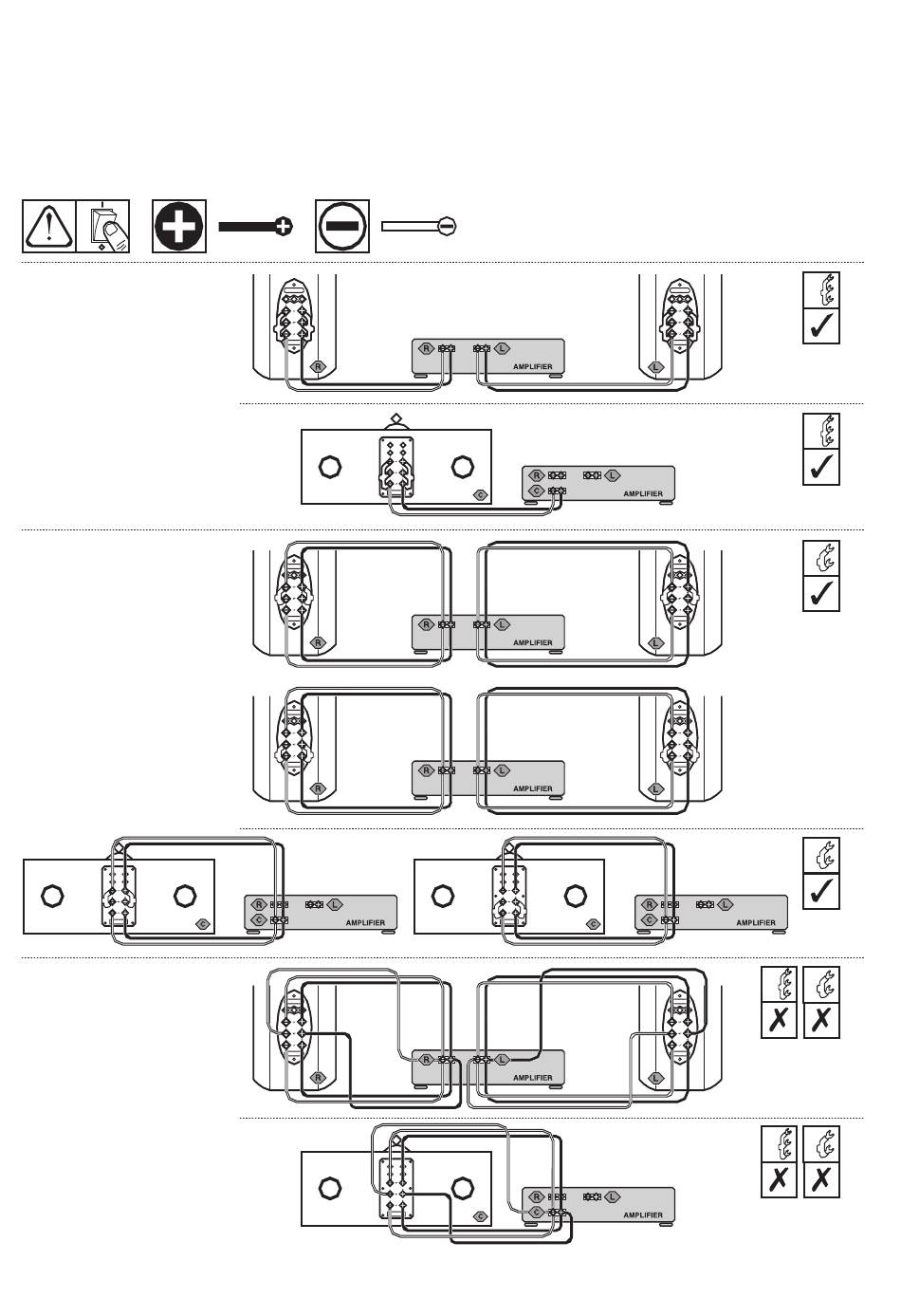

2.8 Terminales tri-cableado/tri-amplificación
Los tres conjuntos de terminales de entrada están conectados mediante un puente cortocircuitante chapado en oro. Si se quita este puente, pueden conectarse
por separado las secciones de frecuencias bajas, medias y altas/hiper altas, ya sea mediante una conexión paralela desde un amplificador (conocida como tri-
wiring) o con amplificadores de potencia separados controlados desde el mismo preamplificador (tri-amping). Un segundo conjunto de conectores que conectan
únicamente dos pares de terminales adyacentes permite el Bi-wiring y el Bi-amping.
