Hafele Tavoletto Montageanleitung Seite 10

f F G G H V W f H V X f F Y H ` ` F a f b c

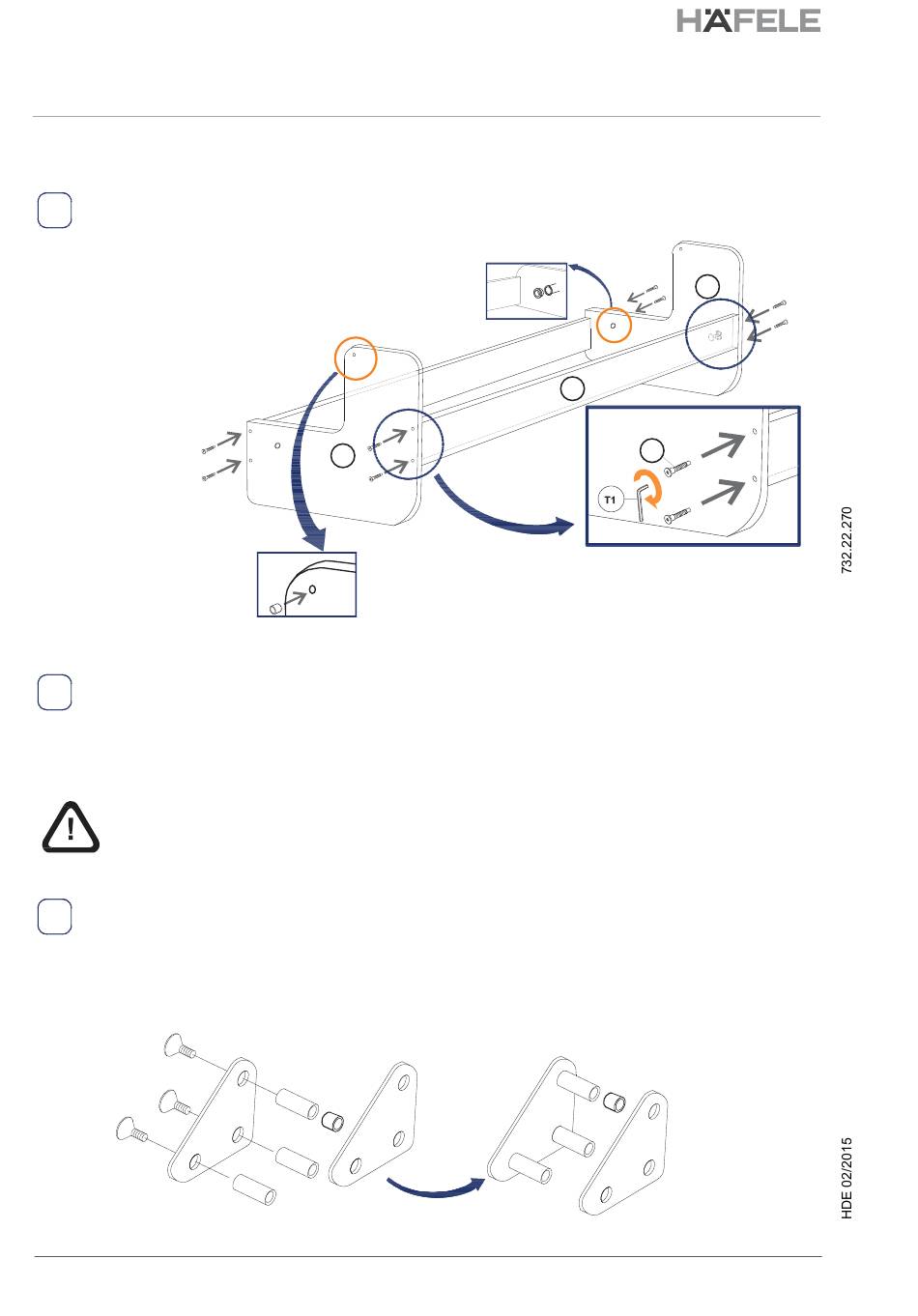

Das vordere Bett-Seitenteil (10) und das hintere Bett-Seitenteil (11) an den
D
Kopf/Fußteilen (8) mit Hilfe von Holzdübeln und Schrauben (H2) befestigen.
Attach front rail (10) and rear rail (11) to bed
heads (8) with dowels and screws (H2).
Die Plastikhülse (A14) für den Dreh-
zapfen (A08) in die Löcher des
Kopf/Fußteils (8) legen.
Place the plastic Bushing
(A14) in the Bed Heads
(8) holes for the
Trunnion (A08)
Zuerst Bettteile am Korpus befestigen, danach Lattenrost befestigen.
E
Solid slats or sprung slats must be attached to the bed after the bed was attached to
the body side.
ENDAUFBAU / FINAL ASSEMBLY
Alle beweglichen Teile (Bolzenhebel, Trägerstift, Dreiecksverbindungsstifte,
Drehzapfen) müssen geschmiert werden.
All the rotating metal parts (pin arm, support pin, triangle link rollers, trunnion)
must be greased.
Zwei Verbindungsgelenk-Sets montieren, indem drei Verbindungsbuchsen an einem
D
Dreiecksblech (Außenkuppen zur Buchse) mit Hilfe von Verbindungsschrauben befestigt
werden.
Assemble two links pivot sets attaching three link bushings to one triangle plate (outer
cones to bushing) using Link Screws.
Verbindungsschrauben
Link screws
10/18
8
Die Plastikhülse (A13) für
das Verbindungsgelenk
(A07) in die Löcher des
Kopf/Fußteils (8) legen.
Verbindungsgelenk
Link pivot
Verbindungsbuchsen
Link bushings
10
Place the plastic
Bushing (A13) in the
Bed Heads (8) holes
for the Link Pivot (A07)
Verbindungsgelenk-Set
Link pivot set
8
H2
