Hafele Matrix Nr.7 Montageanleitung

02/12
Packungsinhalt / Content:
1 Paar / pair
Option / Option:
Varianta 5
A
Ø6 x 13,5mm
Art.-Nr. 013.20.930
B
Blendenbefestigung für
Matrix Ø5 x 13,5mm
Art.-Nr. 013.10.902

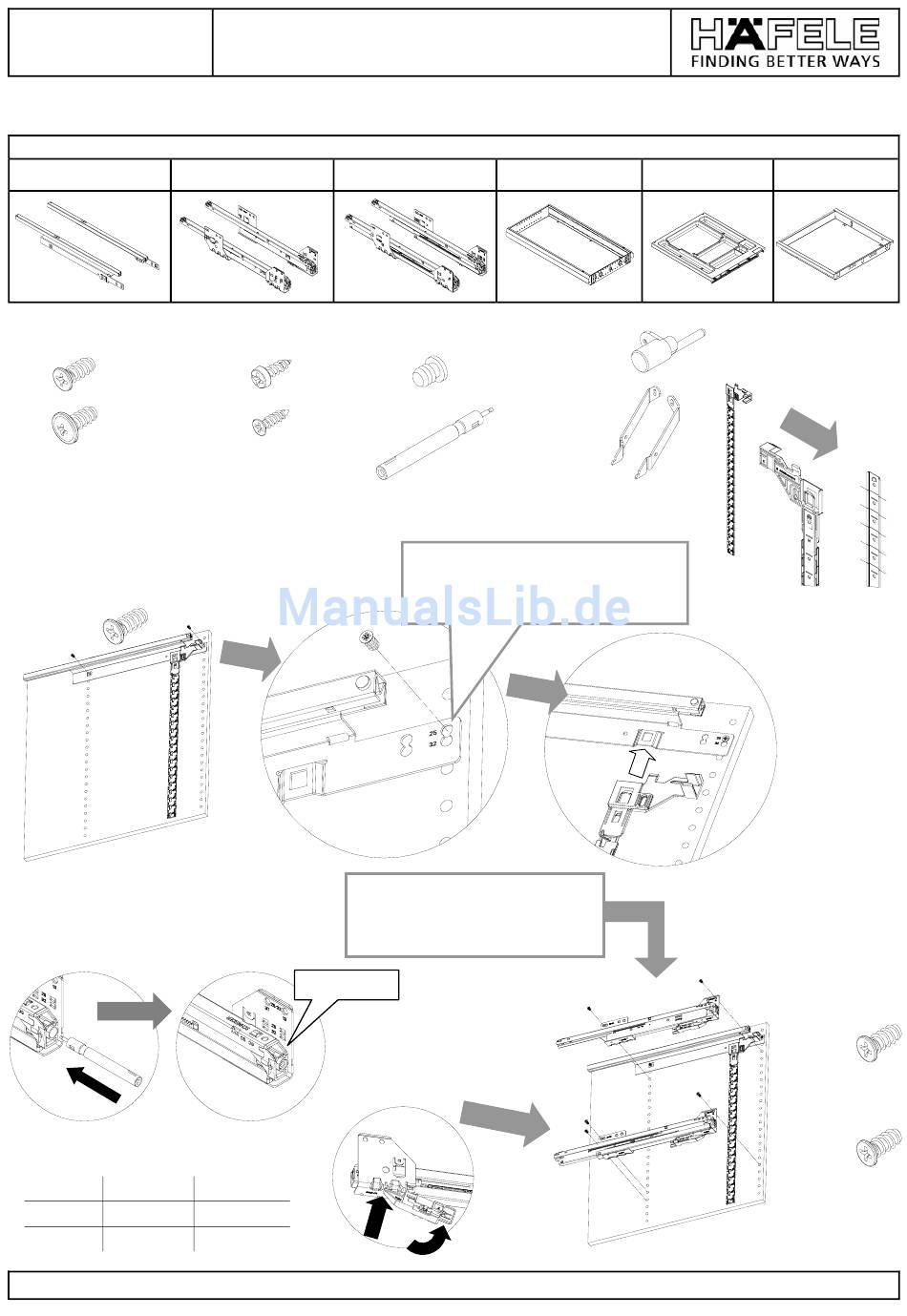

Montageanleitung / Mounting Instruction:
1
Montage der Führung mit ZV-Stange /
Mounting slide together with CL bar
2x A
2
Montage Dämpfer (optional) /
Mounting damper (optional)
Belastbarkeit nach DIN EN 15338
Dämpfung einseitig
Damping oneside
Teilauszug
25 kg
Single extension
Überauszug
-
Over extension
A0211000110745
■ Anton Schneider GmbH & Co KG ■ Postfach 1130 D 79337 Kenzingen ■ Tullastraße 3 D 79341 Kenzingen ■ Telefon: +49 (0) 7644 / 9102-0 ■ Telefax: +49 (0) 7644 / 8208
Montageanleitung Matrix Nr.7
Mounting Instructions Matrix No.7
1 Paar / pair
C
HOSPA
Ø4 x 17mm
Art.-Nr. 015.71.839
D
HOSPA
Ø3,5 x 15mm
Art.-Nr. 015.31.540
Führung vor Verschmutzung
schützen, nicht ölen oder fetten /
Protect against contamination, no
oil or grease
„click"
3
Dämpfung beidseitig
Damping bothside
-
1
45 kg
Anzahl / Number
1 Paar / pair
Nur diese Gummipuffer verwenden /
Use only these rubber damper
E
transparent: 356.20.421
weiß: 356.20.725
braun: 35.56.20.127
Dämpfer / Damper
Art.-Nr. 425.56.040
Montageposition Variant C Matrix
Unterflurführung immer Raster 25 /
Mounting position Variant C Matrix
Unterflurführung always raster 25
Montage ZV-Anbindung /
Mounting ZV-Anbindung
2
www.haefele.com
2 St. / pc. 1 St. / pc.
kürzbar / shortened
!
System 25: max. 2,5HE /
System 32: max. 2HE
!
!
4
Technische Änderungen vorbehalten, Maßangaben unverbindlich
___ St. / pc.
Einhängen der
ZV-Stange in
die Führung /
Mounting CL
bar and slide
Montage Führung /
Mounting slide
2x A
empfohlenes Anzugs-
Teilauszug
moment: 2,7 Nm
Single extension
3x A
empfohlenes Anzugs-
Überauszug
moment: 2,7 Nm
over extension
Stand: 14.02.2012
