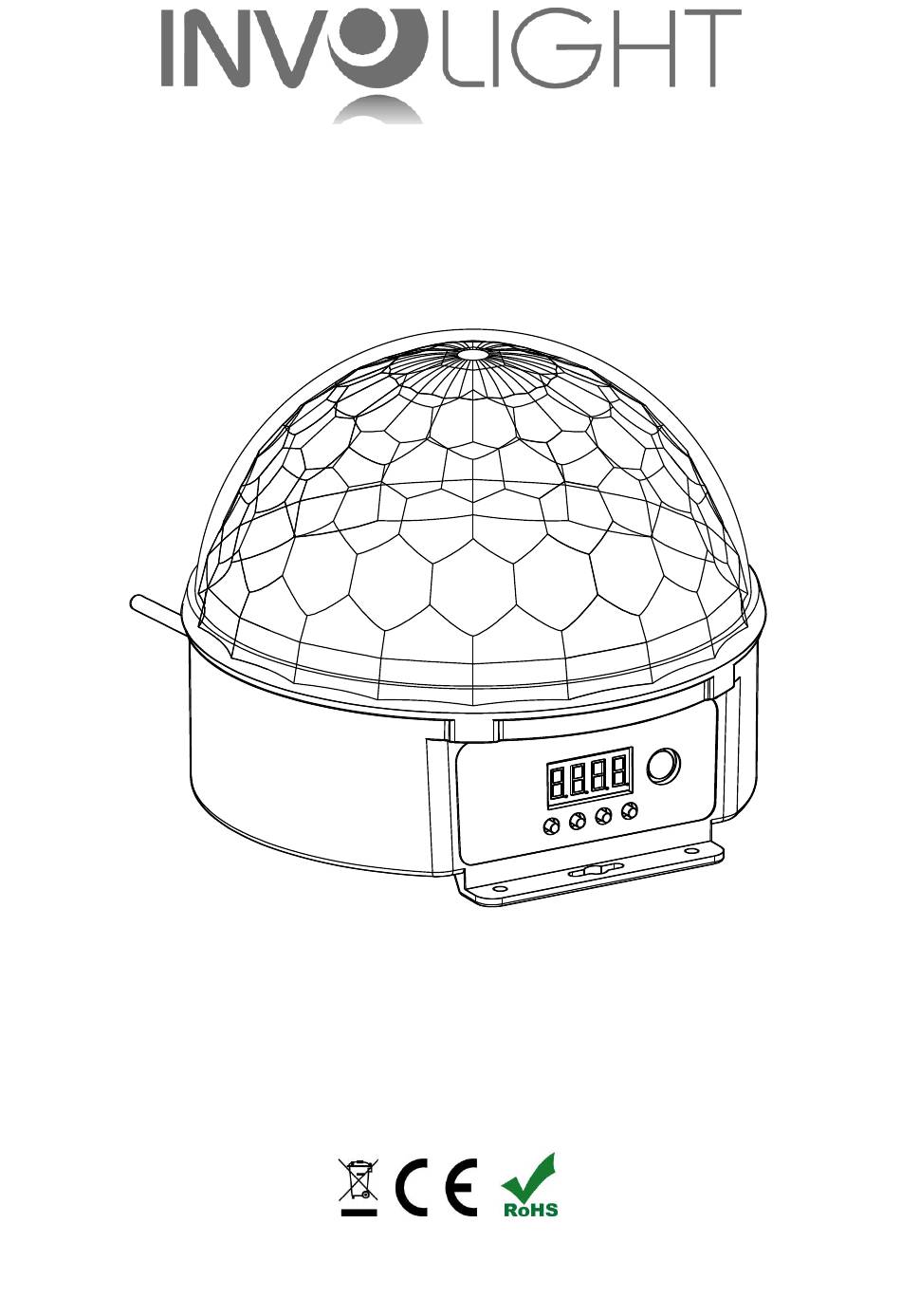

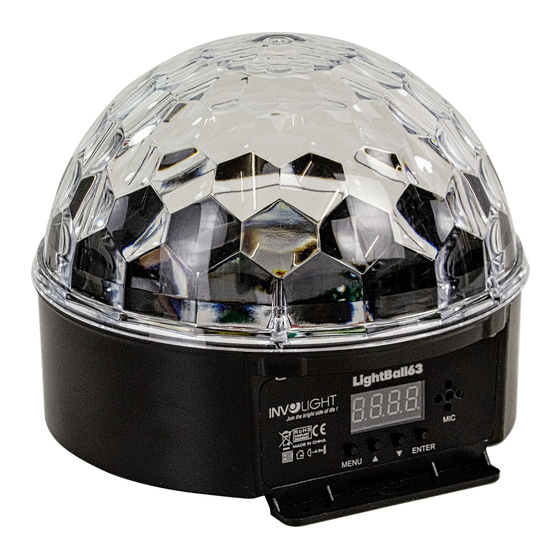

- Seite 1 Bedienungsanleitung User Manual Руководство по эксплуатации. LightBall63 LED Light effect 6 x 3W RGB LED's...
-
Seite 2: Inhaltsverzeichnis
DEUTSCH Inhaltsverzeichnis Teil 1: Warnhinweise: ........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter: ......... 2 1.2 Sicherheitshinweise: ......................3 1.3 Bestimmungsgemäße Verwendung: ................. 4 Teil 2: Installation: ........................4 Teil 3: Funktionen: ........................5 3.1 Betriebsarten und Einstellung des On-Board Menüs: ............5 3.2 Belegung der DMX Kanäle in der Übersicht: .............. -
Seite 3: Teil 1: Warnhinweise
Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „LIGHTBALL63“! Mit diesem Gerät sind Sie Eigentümer eines äußerst hochwertigen und professionellen LED Effekts mit modernster Technik. Damit Ihnen Ihr „LIGHTBALL63“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. -
Seite 4: Sicherheitshinweise
1.2 Sicherheitshinweise: Dieses Informationsblatt enthält wichtige Hinweise zum sicheren Betrieb des Gerätes. Sorgen Sie dafür, dass diese Informationen allen Personen zur Verfügung stehen, die dieses Gerät verwenden. Das Typenschild befindet sich auf der Unterseite des Gerätes. Lesen Sie bitte alle Warn- und Bedienungshinweise sorgfältig durch, bevor Sie dieses Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung für evtl. -
Seite 5: Bestimmungsgemäße Verwendung
1.3 Bestimmungsgemäße Verwendung: Der INVOLIGHT „LIGHTBALL63“ ist ein DMX-512-steuerbarer Effekt-Scheinwerfer. Der INVOLIGHT LED-Effekt lässt sich sowohl als Stand-Alone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung und via DMX-512-Protokoll betreiben. Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Raumbeleuchtung in Haushalten geeignet. Dieses Produkt ist nur für den Anschluss an AC100-240V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen... -
Seite 6: Teil 3: Funktionen
Das Gerät kann im automatischen, musikgesteuerten oder im DMX-Modus betrieben werden. Sie können die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-Modus werden die Funktionen über 8 Kanäle gesteuert. Sie können den „LIGHTBALL63“ mit jedem handelsüblichen DMX- Controller steuern. -
Seite 7: Verbindungen In Der Betriebsart „Dmx
0-255 Rot Intensität 0% - 100% 0-255 Grün Intensität 0% - 100% 0-255 Blau Intensität 0% - 100% 0-129 Motorbewegung manuell 130-139 Motor reset Drehbewegung links und rechts herum ( langsam → schnell ) 140-255 Keine Funktion 10-39 Automatikprogramm 1 40-69 Automatikprogramm 2 70-99... -
Seite 8: Verbindungen In Der Betriebsart „Master/Slave
DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. 3.5 Stand-Alone-Betrieb: Der „LIGHTBALL63“ lässt sich auch im Stand-Alone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den „LIGHTBALL63“ vom Controller und rufen Sie das vorprogrammierte Programm auf. -
Seite 9: Teil 6: Technische Daten
3: Entfernen Sie die defekte Sicherung aus dem Sicherungshalter. 4: Setzen Sie die neue Sicherung in den Sicherungshalter ein. 5: Setzen Sie den Sicherungshalter wieder im Gehäuse ein. Wartungs- und Servicearbeiten sind ausschließlich dem autorisierten Fachpersonal vorbehalten! Teil 6: Technische Daten: LIGHTBALL63 MODELLBEZEICHNUNG: Produktart: LED Strahleneffekt Farbspektrum:... -
Seite 10: Teil 8: Gewährleistungsbedingungen
Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. - Seite 11 LIGHTBALL63 Bestellnummer: A-000000-06000 www.destilan.de...
- Seite 12 ENGLISH Table of contents Part 1: Warnings: ........................12 1.1 Safety instructions: ......................13 1.2 Intended use: ........................14 Part 2: Installation: ........................14 Part 3: Functions: ........................15 3.1 Operating modes and setting off the on board menu: ............. 15 3.2 Assignment of the DMX channels in the overview: ............
-
Seite 13: Part 1: Warnings
We congratulate you on the purchase of an INVOLIGHT "LEDBALL63"! With this device you are the owner of a high-quality and professional LED effect with the latest technology. In order to make your " LEDBALL63" long lasting, please read these instructions carefully before putting them into operation. -
Seite 14: Safety Instructions
1.1 Safety instructions: This information sheet contains important information on the safe operation of the device. Ensure that this information is available to all persons using this device. The rating plate is located on the underside of the product. Please read all warnings and operating instructions carefully before using this unit. Keep this manual for future reference. -
Seite 15: Intended Use
1.2 Intended use: The INVOLIGHT "LIGHTBALL63" is a DMX-512 controllable effect. The INVOLIGHT LED effect can be operated as a stand-alone device, in master / slave mode, via music control and via DMX-512 protocol. The product has been developed for professional use in the field of event technology and is not suitable for indoor lighting in house. -
Seite 16: Part 3: Functions
3.1 Operating modes and setting off the on board menu: The "LIGHTBALL63" has various modes of operation, all of which can be set via the on-board menu. Familiarize yourself with the settings to get the most out of your device. You can set the following modes and functions:... -
Seite 17: Connections In "Dmx" Mode
130-139 Motor reset Turning left and right around (slow → fast) 140-255 No Function 10-39 Automatic program 1 40-69 Automatic program 2 70-99 Automatic program 3 100-129 Automatic program 4 130-159 Automatic program 5 160-189 Sound program 1 190-255 Sound program 2 Speed of the automatic program (slow →... -
Seite 18: Connections In "Master / Slave" Mode
3.4 Connections in "Master / Slave" mode: When you configure a group of devices in the "Master / Slave" mode, the first device controls the others and allows an automatic or music-controlled and synchronized show. This feature is especially useful for starting a show without great programming. -
Seite 19: Part 6: Technical Data
4: Insert the new fuse into the fuse holder. 5: Replace the fuse holder in the housing. Maintenance and service are reserved for the authorized personnel only! Part 6: Technical Data: LIGHTBALL63 MODEL DESCRIPTION: Product type: LED Strahleneffekt Color spectre:... -
Seite 20: Part 8: Warranty Conditions
Part 8: Warranty conditions: INVOLIGHT devices are subject to the valid legal warranty provisions. Check with your dealer for the valid warranty conditions. The following conditions apply when purchasing an INVOLIGHT product: Only authorized dealers determined by INVOLIGHT may carry out repairs to INVOLIGHT devices. The warranty claim expires if an unauthorized service, technician or a private person undertakes a repair attempt or opens the device. - Seite 21 LIGHTBALL63 Order code: A-000000-06000 www.destilan.de...
- Seite 22 Ру сски Оглавление Часть 1: Предупреждения...................... 22 1.1 Общие сведения значени символов и предупреждени : ........22 1.2 Указания по технике безопасности: ................23 1.3 Использование по назначению: ................... 24 Часть 2: Установка......................... 24 Часть 3: Функции........................25 3.1 Режимы...
-
Seite 23: Часть 1: Предупреждения
Поздравляем Вас с покупкой INVOLIGHT «LIGHTBALL63»! Вы стали владельцем профессионального, высококачественного, с новейшими технологиями, светодиодного лучевого эффекта. Для обеспечения надежного функционирования «LIGHTBALL63» в течение длительного времени, внимательно прочтите данное руководство, перед началом эксплуатации устройства. В случае возникновения вопросов, связанных с приобретенным... -
Seite 24: Указания По Технике Безопасности
1.2 Указания по технике безопасности: Эта информация содержит важные указания по безопасной эксплуатации прибора. Убедитесь в том, что эти сведения доступны всем, кто использует данное устро ство. Пожалу ста, прочтите внимательно все предупреждения и инструкции по эксплуатации перед использованием этого светового прибора. Сохраня те это руководство на протяжении всего времени эксплуатации... -
Seite 25: Использование По Назначению
Обратите внимание при выборе места установки, убедитесь, что светово прибор INVOLIGHT „LIGHTBALL63“, не будет подвергаться возде ствию избыточного тепла, влаги и пыли. Допустимая рабочая температура должна быть в диапазоне от -5° до +45° C, а относительная влажность воздуха не должна... -
Seite 26: Часть 3: Функции
Часть 3: Функции. „LIGHTBALL63“ может управляться по 4 или 8 каналам DMX, а также работать в автоматическом режиме, от звуково активации или с помощью функции Master/Slave. Встроенны LED-диспле позволяет в меню настроить и установить различные режимы работы, либо управлять прибором с любого стандартного DMX- контроллера. -
Seite 27: Назначение Dmx-Каналов В Таблице
3.2 Назначение DMX-каналов в таблице: Примечание: Для настро ки и управления по DMX необходимы базовые знания в области «DMX-512» 8 -канальный DMX-режим: Канал Значение Функция Мастер диммер для статичных цветов и внутренних программ 0-255 (0-100%) Строб-эффект (частота от 0-100%) 0-255 Красны... -
Seite 28: Соединения В Режиме „Dmx
аппарата, затем подключите DMX-«выход» первого вспомогательного аппарата с DMX-входом второго вспомогательного аппарата и так далее. 3.5 Автономны режим: "LIGHTBALL63" может также использоваться в Автономном режиме без установки DMX-контроллера. Для этого отсоедините "LIGHTBALL63" от контроллера и активиру те встроенные программы. Примечание! Возможные... -
Seite 29: Часть 4: Устранение Неполадок
Часть 4: Устранение неполадок. Устройство не работает, или нет света: -Проверьте подключение к сети и главны предохранитель. Устройство не реагирует на команды DMX контроллера: -Проверьте правильность распа ки разъемов и целостность коммутационных кабеле . -Проверьте настро ки DMX адреса и полярность сигнала. -Проверьте, не... -
Seite 30: Часть 6: Технические Характеристики
специализированное предприятие для утилизации. Это устро ство должно быть возвращено дистрибьютору или в местную компанию по переработке. Уважа те местные экологические правила. Декларация о соответствии: Продукты INVOLIGHT соответствуют основным требованиям и другим соответствующим спецификациям директив - Директива по электромагнитно совместимости 2014/30 / ЕС и Директива LVD 2014/35 / ЕС... -
Seite 31: Часть 8: Гарантия
авторизованным дилерам, назначенным компание INVOLIGHT. Гарантия аннулируется, если неавторизованны сервис, технически персонал или частное лицо попытается вскрыть корпус или отремонтировать устро ство. В случае необходимости ремонта или замены, пожалу ста, уточните точную процедуру обратно доставки с продавцом. При необходимости ознакомьтесь с условиями и положениями продавца, чтобы получить информацию о выполнении... - Seite 32 LIGHTBALL63 Order code: A-000000-06000 www.involight.com/ru/...
