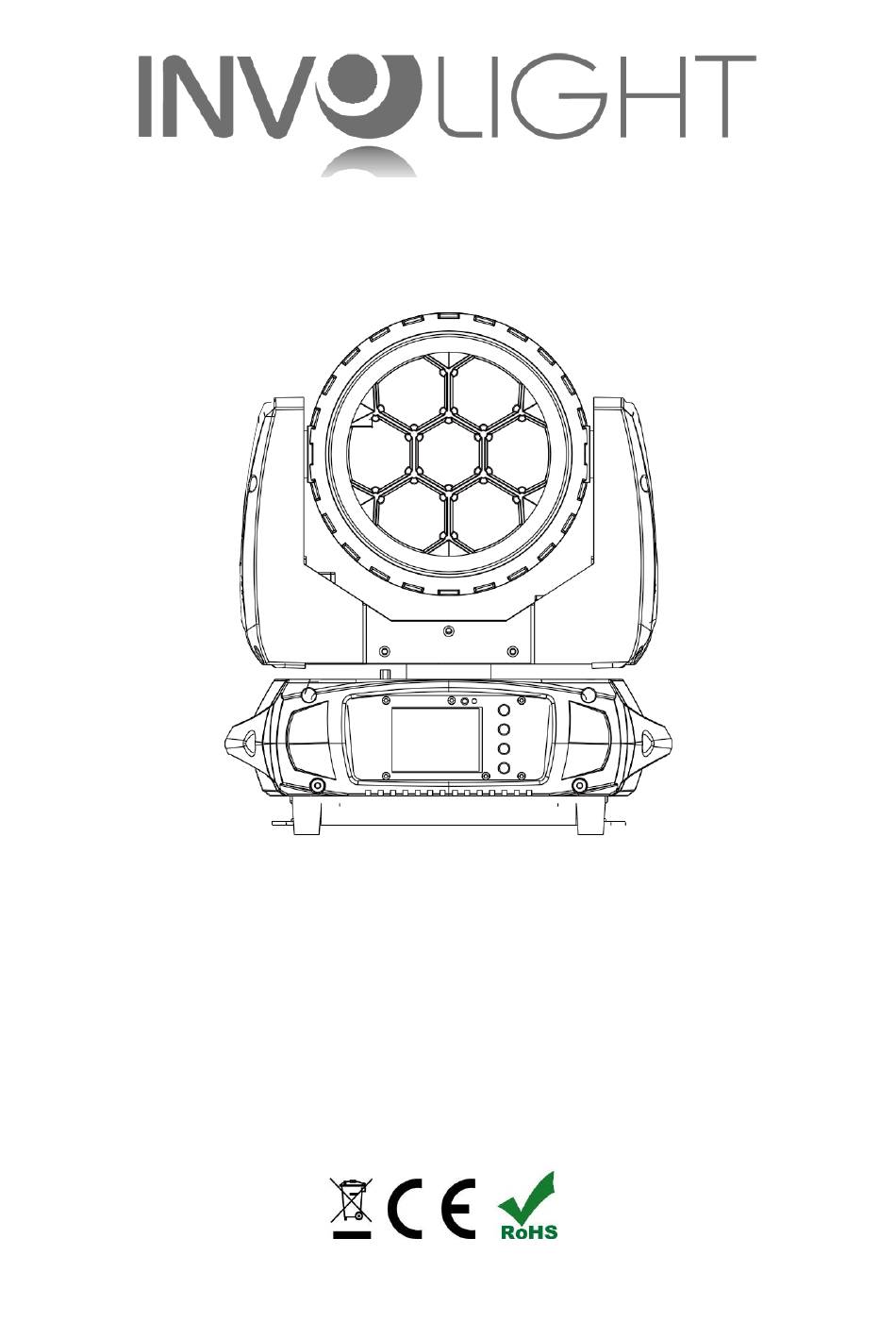

- Seite 1 Bedienungsanleitung Liberty710W Battery-Powered W-DMX™ Moving Head Wash, 7 x 10W LED...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1 Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 1.4 Lieferumfang.......................... 4 Teil 2: Installation..........................5 Teil 3: Funktionen..........................6 3.1 LED-Display mit 4-Tasten Bedienung. -
Seite 3: Teil 1: Warnhinweise
LED DMX Moving Heads. Damit Ihnen Ihr „Liberty710W“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler. Viel Spaß mit Ihrem INVOLIGHT Produkt! Teil 1: Warnhinweise. - Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.
-
Seite 5: Bestimmungsgemäße Verwendung
Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „Liberty710W“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des... -
Seite 6: Teil 2: Installation
Teil 2: Installation. Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Stellen Sie das Gerät an einem geeigneten Ort auf oder hängen Sie es an eine geeignete Traverse. Bei hängender Montage muss das Gerät mit einem Satety Clamp zugelassenen Sicherungsseil... -
Seite 7: Teil 3: Funktionen
Verbinden Sie den „Liberty710W mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „Liberty710W“. Hierüber lassen sich alle Funktionen und Modi einstellen. Unten werden die einzelnen Funktionen und Modi tabellarisch aufgelistet. -
Seite 8: Anschlüsse
The Others Reset Die Betriebsart „Manuelle Steuerung“ kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in Pan = xxx……….. einer Master-Slave-Kombination ist. Tilt = xxx………… Channel Diese Einstellung ist nur relevant, wenn …………………… das Gerät nicht mittels DMX gesteuert wird. -
Seite 9: Dmx-Anschlüsse
DMX-Anschlüsse: Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX-Eingang. 3.4 Verbindungen in der Betriebsart „DMX“. DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über eine gemeinsame Steuerleitung. Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen DMX-Geräts. -
Seite 10: Verbindungen In Der Betriebsart „Master/Slave
„Liberty710W“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung. Der „Liberty710W“ belegt 15 oder 17 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann. - Seite 11 160 - 175 Blau + Weiß 176 - 191 Rot + Grün + Blau 192 - 207 Rot + Grün + Blau + Weiß 208 - 223 Farbwechsel von langsam nach schnell 224 - 239 Farbfading von langsam nach schnell 240 - 255 Puls-Farbverlauf Geschwindigkeit für...
-
Seite 12: Teil 5: Funkfernbedienung: (Im Lieferumfang Enthalten)
Teil 5: Funkfernbedienung: (im Lieferumfang enthalten): Frequenz: 433Mhz 1. Drücken Sie die Taste „SPOT“ um die Steuerung des Spot-Moving Heads zu aktivieren. 2. Drücken Sie die Taste „BEAM“ um die Steuerung des Beam-Moving Heads zu aktivieren. 3. Drücken Sie die Taste „WASH“ um die Steuerung des Wash-Moving Heads zu aktivieren. -
Seite 13: Teil 6: Interne Akku Einsetzen (Nicht Im Lieferumfang Enthalten)
Teil 6: Interne Akku einsetzen (nicht im Lieferumfang enthalten). 1. Lösen Sie die 4 markierten Schrauben, um an den Anschluss für den internen Akku zu gelangen. Dieser befindet sich von oben betrachtet in der linken, unteren Ecke. 2. Lösen Sie die 10 markierten Schrauben, um das Fach für den internen Akku zu öffnen. - Seite 14 3. Platzieren Sie den Akku so im geöffneten Fach, dass sich das Anschlusskabel unter der inneren Gehäuseöffnung befindet. 4. Fädeln Sie das Anschlusskabel durch die innere Geräteöffnung und schließen Sie die Kabelbuchse an den abgebildeten Gerätestecker an. Achten Sie auf die richtige Ausrichtung der Buchse! Benutze niemals einen Akku mit beschädigter Hülle! Die Chance auf einen Kurzschluss ist wesentlich höher und eine beschädigte Hülle kann auch auf eine innere Beschädigung hindeuten.
-
Seite 15: Teil 7: Fehlerbehebung
Teil 7: Fehlerbehebung. Das Gerät funktioniert nicht, kein Licht, der Lüfter läuft nicht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. Probieren Sie einen anderen DMX-Controller aus. -
Seite 16: Teil 9: Technische Daten
Teil 9: Technische Daten. Liberty710W MODELLBEZEICHNUNG: Produktart: LED Moving Head Typ: Wash LED Anzahl: LED Typ: 7x10 W Abstrahlwinkel: 6° - 60° Farbspektrum: RGBW 4in1 DMX Eingang: XLR 3-Pol male DMX Ausgang: XLR 3-Pol female DMX Modus: 15 Kanäle oder 17 Kanäle... -
Seite 17: Liberty710W Abmessungen Und Zeichnungen
Liberty710W Abmessungen und Zeichnungen:... -
Seite 18: Teil 10: Umweltschutz
INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet. -
Seite 19: Teil 12: Eg-Konformitätserklärung
Teil 12: EG-Konformitätserklärung. Die von Destilan Deutschland GmbH vertriebenen Geräte entsprechen den grundlegenden Anforderungen und weiteren relevanten Spezifikationen der Richtlinien EMC Direktive 2014/30/EU und LVD Direktive 2014/35/EU Passendes Zubehör. Artikelname: Kurzbeschreibung: Artikelnummer: EAN: Interner Akkupack für MH Liberty Serie, 20Ah Liberty Core20Ah A-000000-06029 4052809267876... - Seite 20 Liberty710W Bestellnummer: A-000000-06023 www.destilan.de...
