Bedienungsanleitung
Liberty50S
Battery-Powered W-DMX™ Moving Head Spot, 50W LED

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für involight Liberty50S

Inhaltszusammenfassung für involight Liberty50S

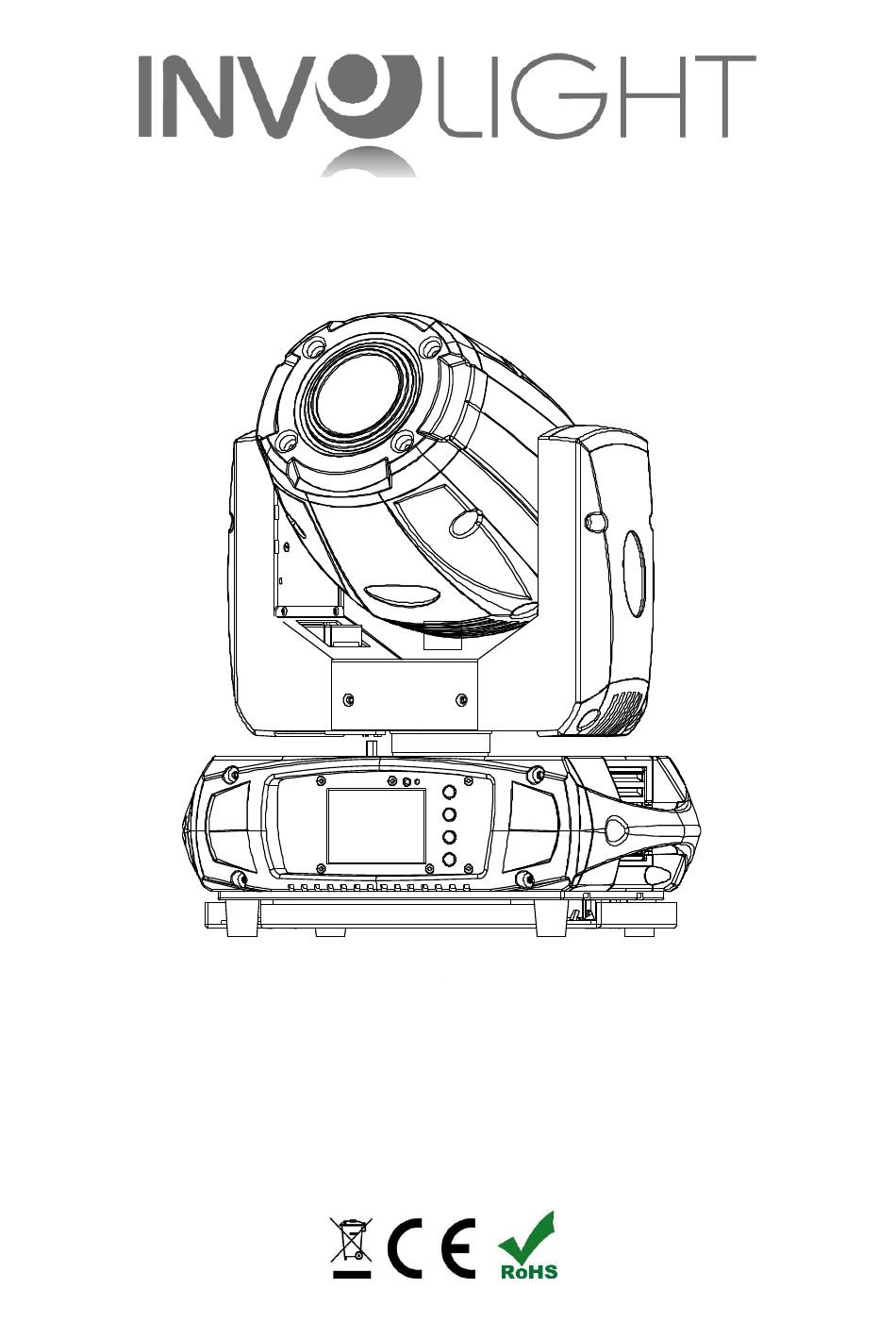

  • Seite 1 Bedienungsanleitung Liberty50S Battery-Powered W-DMX™ Moving Head Spot, 50W LED...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Teil 1: Warnhinweise........................2 1.1Übersicht über die Bedeutung der Symbole und Signalwörter..........2 1.2 Sicherheitshinweise....................... 2 1.3 Bestimmungsgemäße Verwendung..................4 1.4 Lieferumfang.......................... 4 Teil 2: Installation..........................5 Teil 3: Funktionen..........................6 3.1 LED-Display mit 4-Tasten Bedienung..................6 3.2 Menüstruktur.

  • Seite 3: Teil 1: Warnhinweise

    Wir beglückwünschen Sie zum Kauf eines INVOLIGHT „Liberty50S“! Mit diesem Gerät sind Eigentümer eines äußerst lichtstarken, funktionsreichen, hochwertigen professionellen LED DMX Moving Heads. Damit Ihnen Ihr „Liberty50S“ lange Freude bereitet, lesen Sie diese Anleitung vor Inbetriebnahme bitte sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihren INVOLIGHT Fachhändler.
  • Seite 4 GEFAHR! Elektrischer Schlag durch unsachgemäßen Netzanschluss. Dieses Produkt entspricht in seinem Aufbau der Schutzklasse I und darf nur an einer Steckdose mit Schutzkontakt betrieben werden. Verwenden Sie zum Anschluss ausschließlich das im Lieferumfang enthaltene Netzkabel. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor und überprüfen Sie die Isolierung des Kabels regelmäßig auf Beschädigungen.

  • Seite 5: Bestimmungsgemäße Verwendung

    Vermeiden Sie daher Erschütterungen und Gewalteinwirkungen bei Auf-/Abbau sowie der Benutzung des Gerätes. Bauen Sie den „Liberty50S“ nur an Orten auf, die vor Staub, Feuchtigkeit und zu großer Hitze geschützt sind. Die zugelassene Einsatztemperatur muss im Bereich -5° bis +45° Celsius liegen und die relative Luftfeuchtigkeit darf 50% (bei +45°) nicht übersteigen! Eine direkte Sonneneinstrahlung ist während der Nutzung und auch während des...

  • Seite 6: Teil 2: Installation

    Teil 2: Installation. Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es verwenden. Stellen Sie das Gerät an einem geeigneten Ort auf oder hängen Sie es an eine geeignete Traverse. Bei hängender Montage muss Gerät einem zugelassenen...

  • Seite 7: Teil 3: Funktionen

    Teil 3: Funktionen. 3.1 LED-Display mit 4-Tasten Bedienung. Verbinden Sie den „Liberty50S mit dem Stromnetz. Das Gerät führt den üblichen Reset Vorgang durch. Warten Sie, bis es damit fertig ist. Das LCD-Display mit 4-Tasten Bedienung ist sozusagen das Herzstück des „Liberty50S“.

  • Seite 8: Dmx-Anschlüsse

    The Others Reset Die Betriebsart „Manuelle Steuerung“ kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in Pan = xxx……….. einer Master-Slave-Kombination ist. Tilt = xxx………… Channel Diese Einstellung ist nur relevant, wenn …………………… das Gerät nicht mittels DMX gesteuert wird.

  • Seite 9: Verbindungen In Der Betriebsart „Dmx

    3.4 Verbindungen in der Betriebsart „DMX“. DMX ist die Abkürzung für Digital Multiplex und ermöglicht die digitale Steuerung von mehreren DMX-Geräten über eine gemeinsame Steuerleitung. Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers oder eines anderen DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden.

  • Seite 10: Stand Alone-Betrieb

    „Liberty50S“ vom Controller und rufen Sie das vorprogrammierte Programm auf. Teil 4: Die DMX-Belegung. Der „Liberty50S“ belegt 11 oder 13 DMX-Kanäle und lässt sich damit sehr flexibel steuern und programmieren. HINWEIS: Es werden Grundkenntnisse für den Steuerstandard DMX512 vorausgesetzt, damit das Gerät mit einem DMX-Controller korrekt bedient und programmiert werden kann.
  • Seite 11 0 - 31 Kein Strobe (Shutter geschlossen) 32 - 63 Kein Strobe Effekt (Shutter offen) 64 - 95 Strobe Effekt von langsam nach schnell 96 - 127 Kein Strobe Effekt (Shutter offen) Strobe Effekt 128 - 159 Puls-Strobe-Effekt von langsam nach schnell 160 - 191 Kein Strobe Effekt (Shutter offen) 192 - 223...

  • Seite 12: Teil 5: Funkfernbedienung: (Im Lieferumfang Enthalten)

    Teil 5: Funkfernbedienung: (im Lieferumfang enthalten): Frequenz: 433Mhz 1. Drücken Sie die Taste „SPOT“ um die Steuerung des Spot-Moving Heads zu aktivieren. 2. Drücken Sie die Taste „BEAM“ um die Steuerung des Beam-Moving Heads zu aktivieren. 3. Drücken Sie die Taste „WASH“ um die Steuerung des Wash-Moving Heads zu aktivieren.

  • Seite 13: Teil 6: Interne Akku Einsetzen (Nicht Im Lieferumfang Enthalten)

    Teil 6: Interne Akku einsetzen (nicht im Lieferumfang enthalten). 1. Lösen Sie die 4 markierten Schrauben, um an den Anschluss für den internen Akku zu gelangen. Dieser befindet sich von oben betrachtet in der linken, unteren Ecke. 2. Lösen Sie die 10 markierten Schrauben, um das Fach für den internen Akku zu öffnen.
  • Seite 14 3. Platzieren Sie den Akku so im geöffneten Fach, dass sich das Anschlusskabel unter der inneren Gehäuseöffnung befindet. 4. Fädeln Sie das Anschlusskabel durch die innere Geräteöffnung und schließen Sie die Kabelbuchse an den abgebildeten Gerätestecker an. Achten Sie auf die richtige Ausrichtung der Buchse! Benutze niemals einen Akku mit beschädigter Hülle! Die Chance auf einen Kurzschluss ist wesentlich höher und eine beschädigte Hülle kann auch auf eine innere Beschädigung hindeuten.

  • Seite 15: Teil 7: Fehlerbehebung

    Teil 7: Fehlerbehebung. Das Gerät funktioniert nicht, kein Licht, der Lüfter läuft nicht: Überprüfen Sie die Netzverbindung und die Hauptsicherung. Keine Reaktion auf den DMX-Controller: Überprüfen Sie die DMX-Anschlüsse und -Kabel auf korrekte Verbindung. Überprüfen Sie die Adresseneinstellungen und die DMX-Polarität. Prüfen Sie, ob die DMX-Kabel in der Nähe von oder neben Hochspannungskabeln liegen. Probieren Sie einen anderen DMX-Controller aus.

  • Seite 16: Teil 9: Technische Daten

    Teil 9: Technische Daten. Liberty50S MODELLBEZEICHNUNG: Produktart: LED Moving Head Typ: Spot LED Anzahl: LED Typ: 50 W Abstrahlwinkel: 12° Anzahl Gobos: 6 + offen Farbspektrum: 7 Farben + Weiß Gobo Größe: Außendurchmesser (OD) 21,8 mm / Innendurchmesser (ID)14.5 mm...
  • Seite 17 Liberty50S Abmessungen und Zeichnungen: Goborad: Farbrad:...

  • Seite 18: Teil 10: Umweltschutz

    Teil 10: Umweltschutz. An alle Einwohner der Europäischen Union: Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EG. Entsorgen Sie Ihr Alt Gerät nicht mit dem normalen Hausmüll. Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann.

  • Seite 19: Teil 11: Gewährleistung

    INVOLIGHT Geräte unterliegen den gültigen, gesetzlichen Gewährleistungsbestimmungen. Informieren Sie sich bei Ihrem Fachhändler über die gültigen Gewährleistungsbestimmungen. Die folgenden Bedingungen treten mit dem Kauf eines INVOLIGHT Produktes in Kraft: Nur autorisierte Fachhändler, die von INVOLIGHT bestimmt werden, dürfen Reparaturen an INVOLIGHT Geräten vornehmen. Der Gewährleistungsanspruch erlischt, wenn ein nicht autorisierter Service, Techniker oder eine Privatperson einen Reparaturversuch unternimmt oder das Gerät öffnet.
  • Seite 20 Liberty50S Bestellnummer: A-000000-06021 www.destilan.de...
