MHZ TETRIS Montageanleitung Seite 14

Montageanleitung Halbkassettenmarkise TETRIS

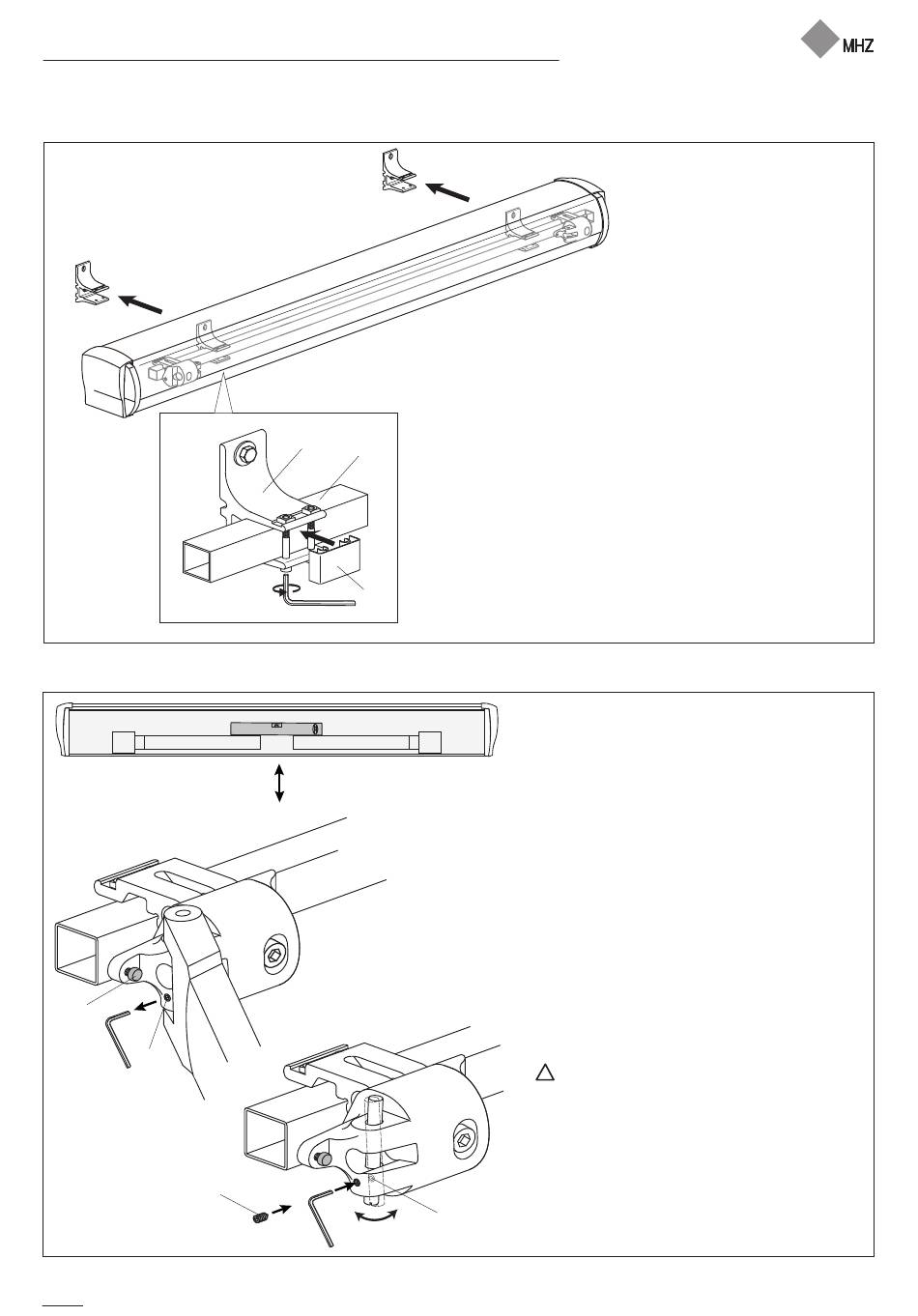

2. Einhängen der Markise
3. Waagerechte Einstellung der Markisenarme
waagerechte
Einstellung
A
SW 4
18
18
14
16
5
17
SW 6
SW 3
Markise mit Tragrohr (5) auf die Wandkonsole (16)
bzw. Deckenkonsolen aufschieben. Mit den bei-
liegenden Schrauben und Muttern sichern.
Abschliessend die Blenden (17) auf die Sicherungs-
schrauben aufclipsen.
Sollten die Arme bei eingefahrener Markise nicht
waagerecht zueinander stehen, so ist wie folgt zu
verfahren:
Markise ca. 2/3 der Markisenausladung ausfahren.
Gewindestift (18) der Neigungswinkeleinstellung mit
Innensechskantschlüssel SW4 entfernen. Durch diese
Gewindebohrung den im Hintergelenkbolzen
befindliche Gewindestift (19) mit Innensechskant-
schlüssel SW3 anziehen bzw. lösen, bis die Arme
waagrecht stehen.
Hinweis: - Anziehen des Gewindestiftes (19):
- Lösen des Gewindestiftes (19):
Nach Einstellung der Arme den Gewindestift
(18) wieder eindrehen und durch festes
! anziehen die Einstellung fixieren.
Markise aus- und einfahren und Einstellung
nochmals überprüfen.
Hinweis: Schraube (A) hat bei dieser Modell-
variante keine Funktion und kann bei
19
Bedarf entfernt werden!
Technische Änderungen vorbehalten, Ausgabe 10.2011
Arm bewegt sich nach oben
Arm bewegt sich nach unten
