Montageanleitung Halbkassettenmarkise TETRIS

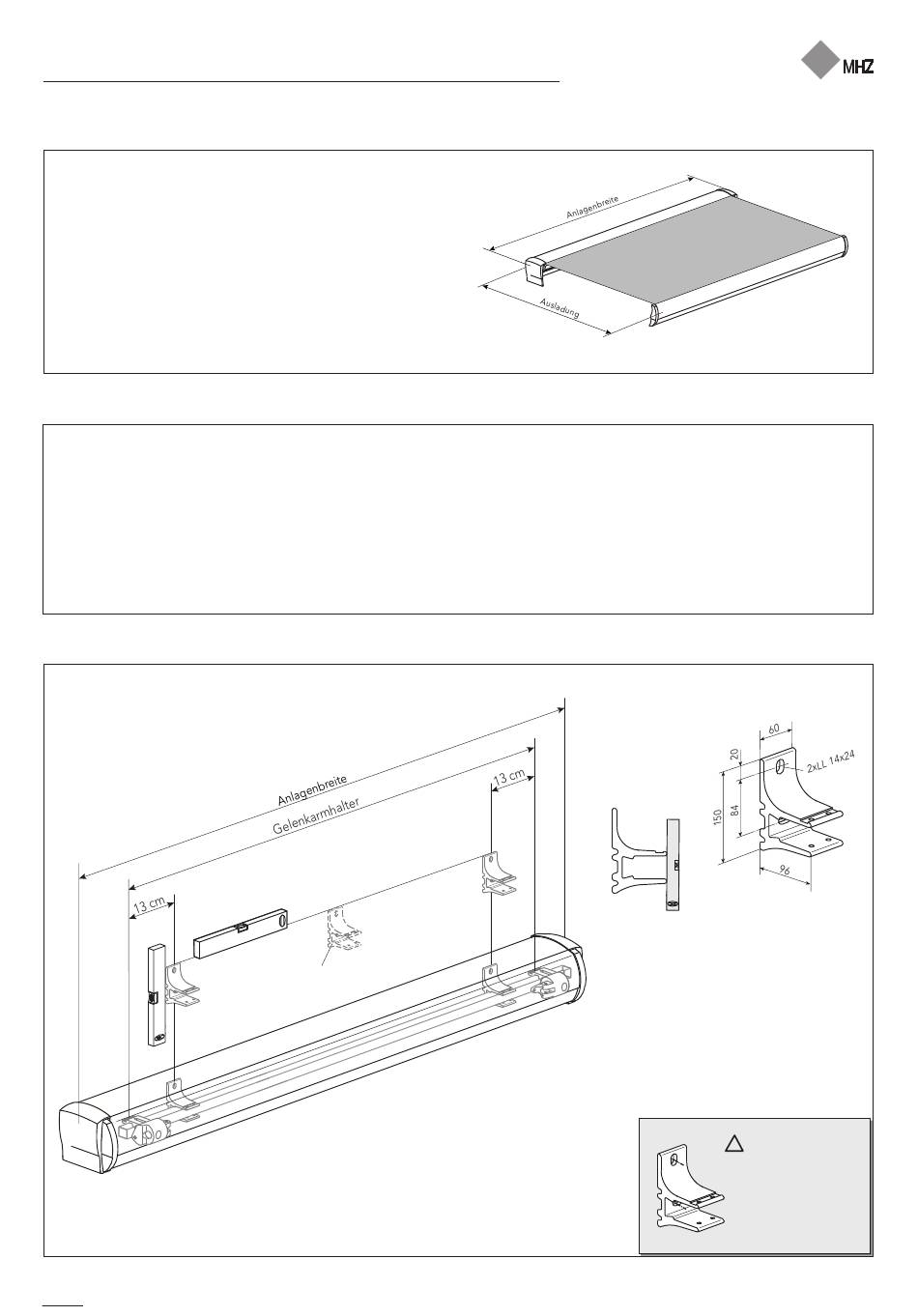

Technische Daten

Anlagenbreite: von 210 cm bis 650 cm
gekoppelt von 651 cm bis 1200 cm
Ausladung: 150 / 200 / 250 / 300 / 350 / 400
Gelenkarmhalter: Neigungswinkel einstellbar von 5° bis 45°
Montageart: Wand / Decke / Dachsparren
1. Anbringen der Konsolen
Gesamte Markisenbreite (Anlagenbreite) auf Wand oder Decke anzeichnen.
Flucht mit Richtschnur festlegen (waagerecht).
Das Achsmaß der Markise d.h. das Maß von Mitte Gelenkarmhalter bis Mitte Gelenkarmhalter ausmessen und auf die
an der Wand oder Decke fixierte Markisenbreite übertragen.
Konsolen 13 cm vom Gelenkarmhalter entfernt an der Wand oder Decke verschrauben und parallel ausrichten.
Konsolen können ausser- oder innerhalb der Gelenkarmhalter montiert werden.
1.1. Wandmontage
12
Konsolenanzahl und
Position siehe S.6
Befestigungsmaterial
!
muss unbedingt auf den
vorhandenen Montage-
untergrund abgestimmt
werden!
2 Befestigungspunkte
