MHZ TETRIS Montageanleitung Seite 11

MONTAGEANLEITUNG
Halbkassettenmarkise TETRIS
3
2
Lieferung sofort auf Transport-
schäden überprüfen.
Den Inhalt der Sendung mit dem
Lieferschein vergleichen.
Achtung:
Auslieferung ohne Befestigungs-
material.
Befestigungsmaterial muss vom
Monteur auf den vorhandenen
Montageuntergrund abgestimmt
werden.
Wichtig:
!
Die Zugkräfte für die Befestigungs-
schrauben müssen auf der Basis
70N/m² bezogen auf die Markisen-
tuchfläche ausgelegt werden.
Technische Änderungen vorbehalten, Ausgabe 10.2011
6
7
4
1
Bedienungshinweis:
Eine Markise ist ein Sonnenschutz,
kein Allwetterschutz.
Sie ist bei aufkommendem Wind oder
Sturm einzufahren, ebenso bei Regen
und Schnee. Ist die Markise mit einer
automatischen Steuerung (z.B. Wind-
und Sonnenwächter) ausgerüstet,
muss diese den Winter über abge-
schaltet werden (Vereisungsgefahr).
Übergeben Sie dem Benutzer der
Markise die beiliegende Bedienungs-
anleitung und klären Sie ihn um-
fassend über alle Sicherheits- und
Nutzungshinweise von Markisen auf.
5
8
MHZ-Markisen sind weitgehend
wartungsfrei, sollten Störungen auftreten,
ist der Fachhandel zu benachrichtigen.
Benötigtes Werkzeug:
- Innensechskantschlüssel SW 3, 4, 5, 6 + 10
- Wasserwaage
Bei Elektrobedienung:
1 Einstellkabel für CSM-Antriebe,
(Art.Nr. 08-1669) oder
1 Probekabel für RTS-Funkantriebe
(Art.Nr. 08-1630)
Diese Kabel sind nur für die Montage
einsetzbar!
Achtung: Für Motoreneinstellungen
bitte beiliegende Einstellanleitung für
elektrische Antriebe beachten.

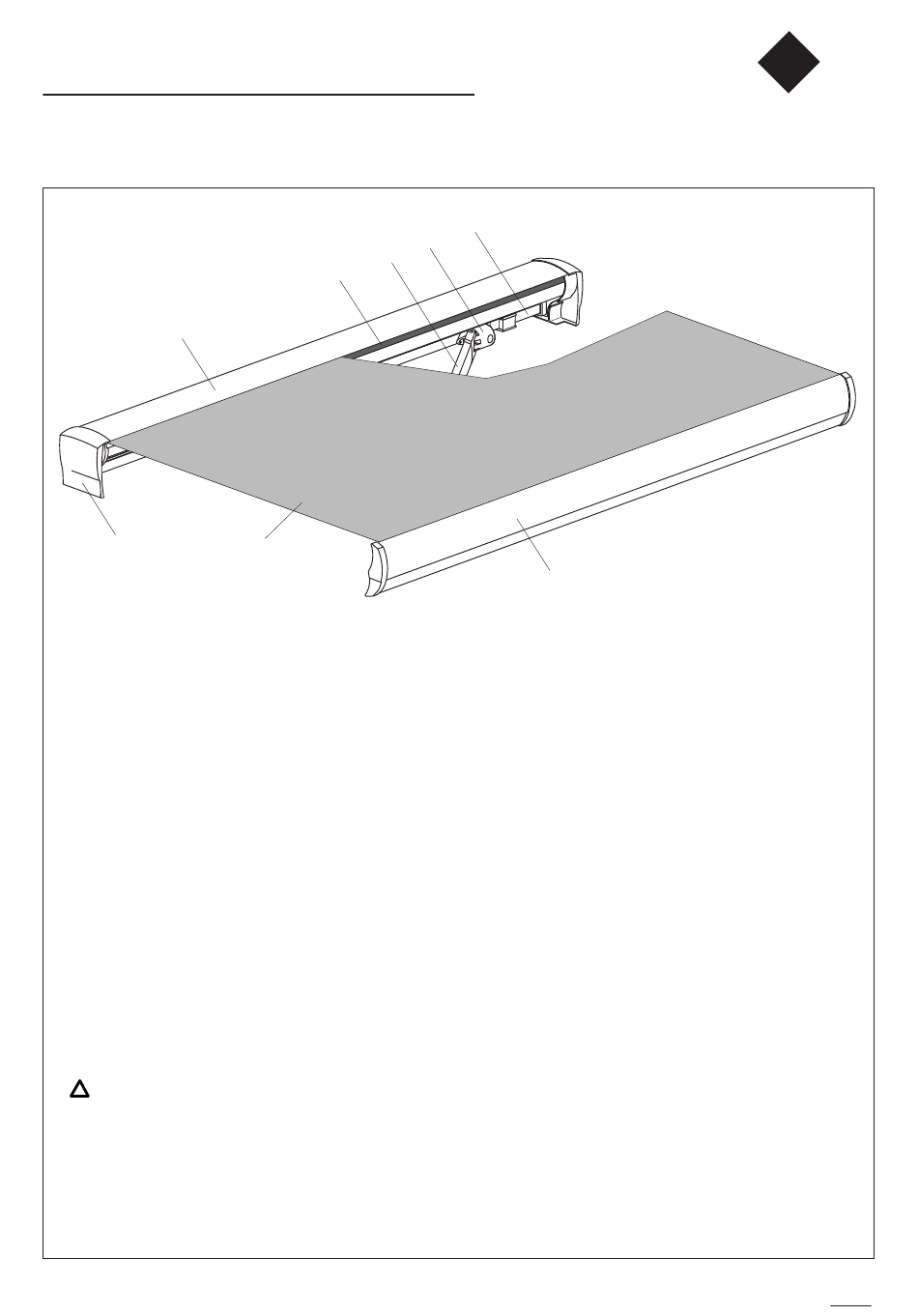

MHZ
1. Markisentuch
2. Seitenlager mit Abdeckung
3. Kassette
4. Tuchwelle
5. Tragrohr
6. Gelenkarmhalter/
Neigungswinkeleinstellung
7. Gelenkarm
8. Ausfallprofil mit Endkappen
