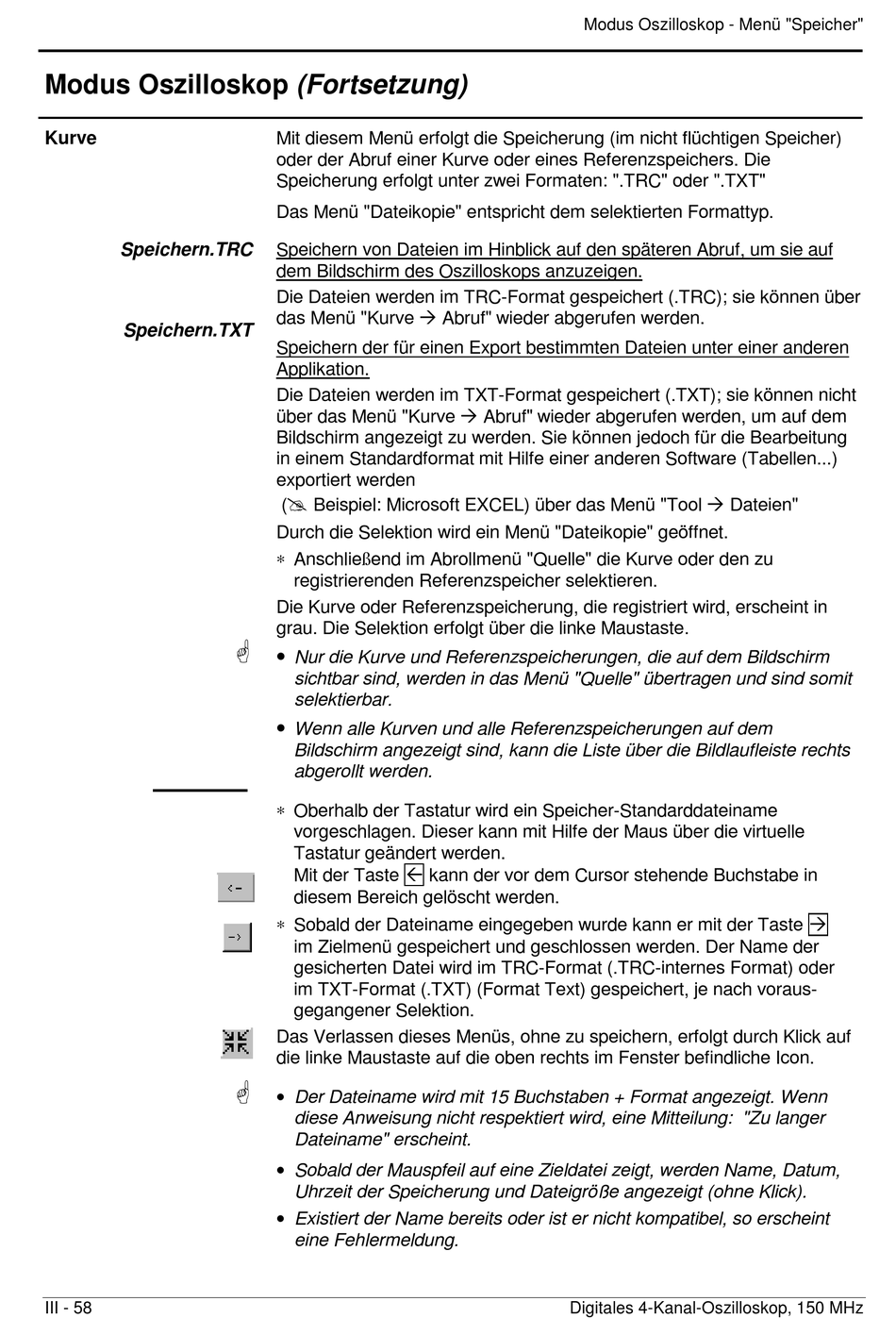

Modus Oszilloskop (Fortsetzung)
Kurve
Speichern.TRC
Speichern.TXT
III - 58
Mit diesem Menü erfolgt die Speicherung (im nicht flüchtigen Speicher)
oder der Abruf einer Kurve oder eines Referenzspeichers. Die
Speicherung erfolgt unter zwei Formaten: ".TRC" oder ".TXT"
Das Menü "Dateikopie" entspricht dem selektierten Formattyp.
Speichern von Dateien im Hinblick auf den späteren Abruf, um sie auf
dem Bildschirm des Oszilloskops anzuzeigen.
Die Dateien werden im TRC-Format gespeichert (.TRC); sie können über
das Menü "Kurve
Abruf" wieder abgerufen werden.
Speichern der für einen Export bestimmten Dateien unter einer anderen
Applikation.
Die Dateien werden im TXT-Format gespeichert (.TXT); sie können nicht
über das Menü "Kurve
Bildschirm angezeigt zu werden. Sie können jedoch für die Bearbeitung
in einem Standardformat mit Hilfe einer anderen Software (Tabellen...)
exportiert werden
(
Beispiel: Microsoft EXCEL) über das Menü "Tool
Durch die Selektion wird ein Menü "Dateikopie" geöffnet.
∗ Anschließend im Abrollmenü "Quelle" die Kurve oder den zu
registrierenden Referenzspeicher selektieren.
Die Kurve oder Referenzspeicherung, die registriert wird, erscheint in
grau. Die Selektion erfolgt über die linke Maustaste.
•
Nur die Kurve und Referenzspeicherungen, die auf dem Bildschirm
sichtbar sind, werden in das Menü "Quelle" übertragen und sind somit
selektierbar.
•
Wenn alle Kurven und alle Referenzspeicherungen auf dem
Bildschirm angezeigt sind, kann die Liste über die Bildlaufleiste rechts
abgerollt werden.
∗ Oberhalb der Tastatur wird ein Speicher-Standarddateiname
vorgeschlagen. Dieser kann mit Hilfe der Maus über die virtuelle
Tastatur geändert werden.
Mit der Taste kann der vor dem Cursor stehende Buchstabe in
diesem Bereich gelöscht werden.
∗ Sobald der Dateiname eingegeben wurde kann er mit der Taste
im Zielmenü gespeichert und geschlossen werden. Der Name der
gesicherten Datei wird im TRC-Format (.TRC-internes Format) oder
im TXT-Format (.TXT) (Format Text) gespeichert, je nach voraus-
gegangener Selektion.
Das Verlassen dieses Menüs, ohne zu speichern, erfolgt durch Klick auf
die linke Maustaste auf die oben rechts im Fenster befindliche Icon.
• Der Dateiname wird mit 15 Buchstaben + Format angezeigt. Wenn
diese Anweisung nicht respektiert wird, eine Mitteilung: "Zu langer
Dateiname" erscheint.
• Sobald der Mauspfeil auf eine Zieldatei zeigt, werden Name, Datum,
Uhrzeit der Speicherung und Dateigröße angezeigt (ohne Klick).
• Existiert der Name bereits oder ist er nicht kompatibel, so erscheint
eine Fehlermeldung.
Modus Oszilloskop - Menü "Speicher"
Abruf" wieder abgerufen werden, um auf dem
Digitales 4-Kanal-Oszilloskop, 150 MHz
Dateien"
