MONTAGE/DEMONTAGE

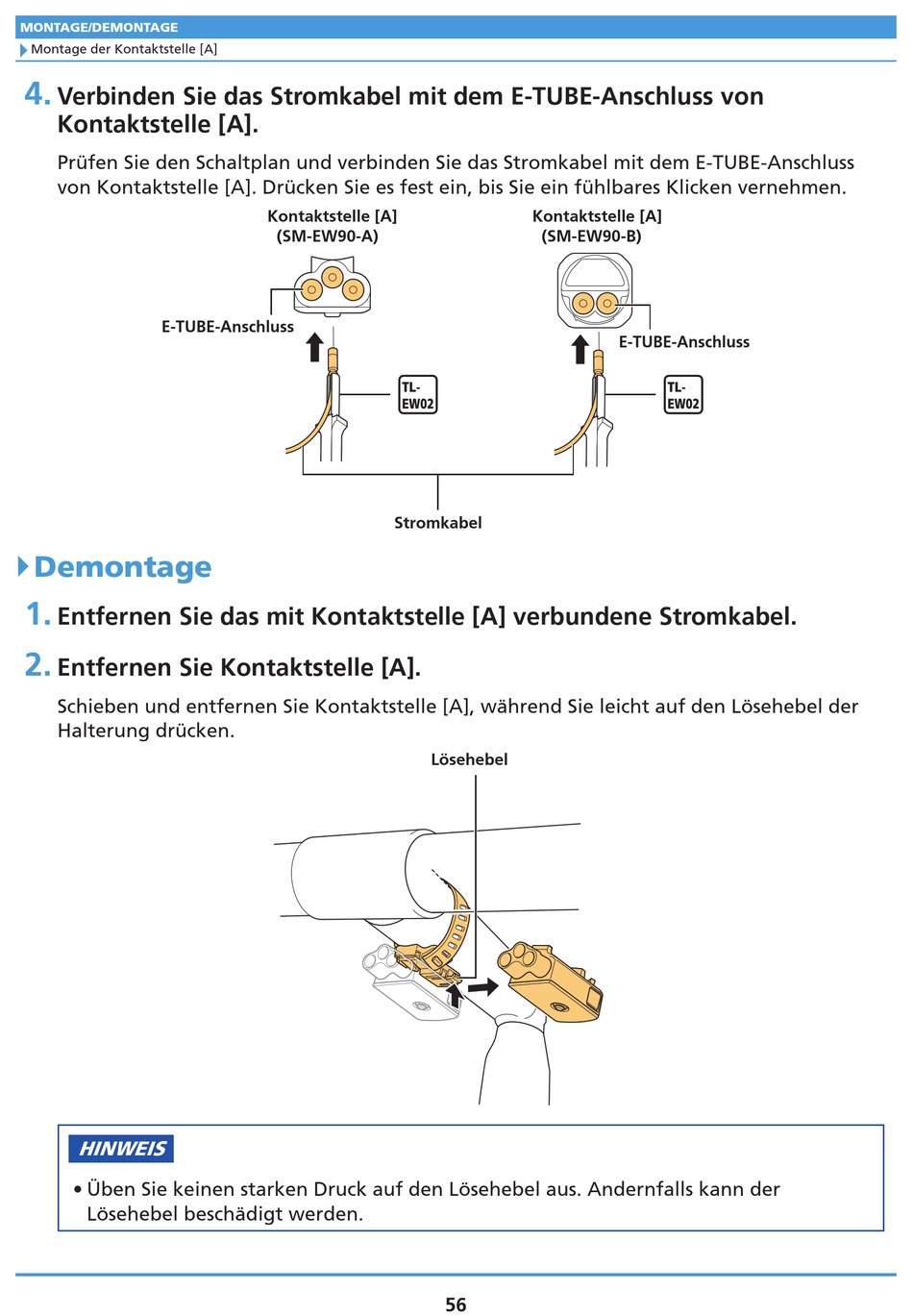

Montage der Kontaktstelle [A]
4.
Verbinden Sie das Stromkabel mit dem E-TUBE-Anschluss von
Kontaktstelle [A].
Prüfen Sie den Schaltplan und verbinden Sie das Stromkabel mit dem E-TUBE-Anschluss
von Kontaktstelle [A]. Drücken Sie es fest ein, bis Sie ein fühlbares Klicken vernehmen.
E-TUBE-Anschluss

` Demontage

1.
Entfernen Sie das mit Kontaktstelle [A] verbundene Stromkabel.
2.
Entfernen Sie Kontaktstelle [A].
Schieben und entfernen Sie Kontaktstelle [A], während Sie leicht auf den Lösehebel der
Halterung drücken.
HINWEIS
• Üben Sie keinen starken Druck auf den Lösehebel aus. Andernfalls kann der
Lösehebel beschädigt werden.
Kontaktstelle [A]
(SM-EW90-A)
Stromkabel
Lösehebel
Kontaktstelle [A]
(SM-EW90-B)
56
E-TUBE-Anschluss
