Installationsanleitung
Backofen mit Dunstabzug
Bauform 60-762
Modell 693
Allgemeine Hinweise
Einbauhinweise
Beim Einbau in brennbares Material sind die NIN 2000, Kapitel 4.2.2 und die Brandschutzrichtlinien und deren Be-
stimmungen der Vereinigung Kantonaler Feuerversicherungen sowie die Auflagen der zuständigen feuerpolizeilichen
Organe zwingend einzuhalten.
Der Montageablauf ist anzuwenden bei
Backofen mit Dunstabzug und Wärmeschublade
Elektrischer Anschluss
Der elektrische Anschluss ist durch Fachpersonal nach den Vorschriften der NIN und
der örtlichen Elektrizitätswerke auszuführen.
In der Hausinstallation ist eine Netz Trennvorrichtung mit 3 mm Kontaktöffnung vor
zusehen. Schalter, Steckvorrichtungen, Leitungsschutzschalter und Schmelzsicherun
gen, die nach der Gerätemontage frei zugänglich sind und alle Polleiter schalten,
gelten als zulässige Trenner.
Eine einwandfreie Erdung und getrennt verlegte Neutral und Schutzleiter (Schema
TN S) sorgen für einen sicheren und störungsfreien Betrieb. Alte Installationen
überprüfen.
Elektrischer Anschluss mit Kabel H05W-F (Td), CH-N1W-U (TT) oder Installationsdrähten H07V-U (T) im Isolier-
schlauch. Die Länge des Anschlusskabels ab Wandaustritt sollte min. 100 cm betragen.
Anschlussart 2-phasig
Modell-Nr.
Verbraucher-Spannung 400 V
Absicherung
Anschlusswert
693
400 V 2 ~50 Hz
10 A
ohne Wärmeschublade 3700 W
mit Wärmeschublade 4000 W

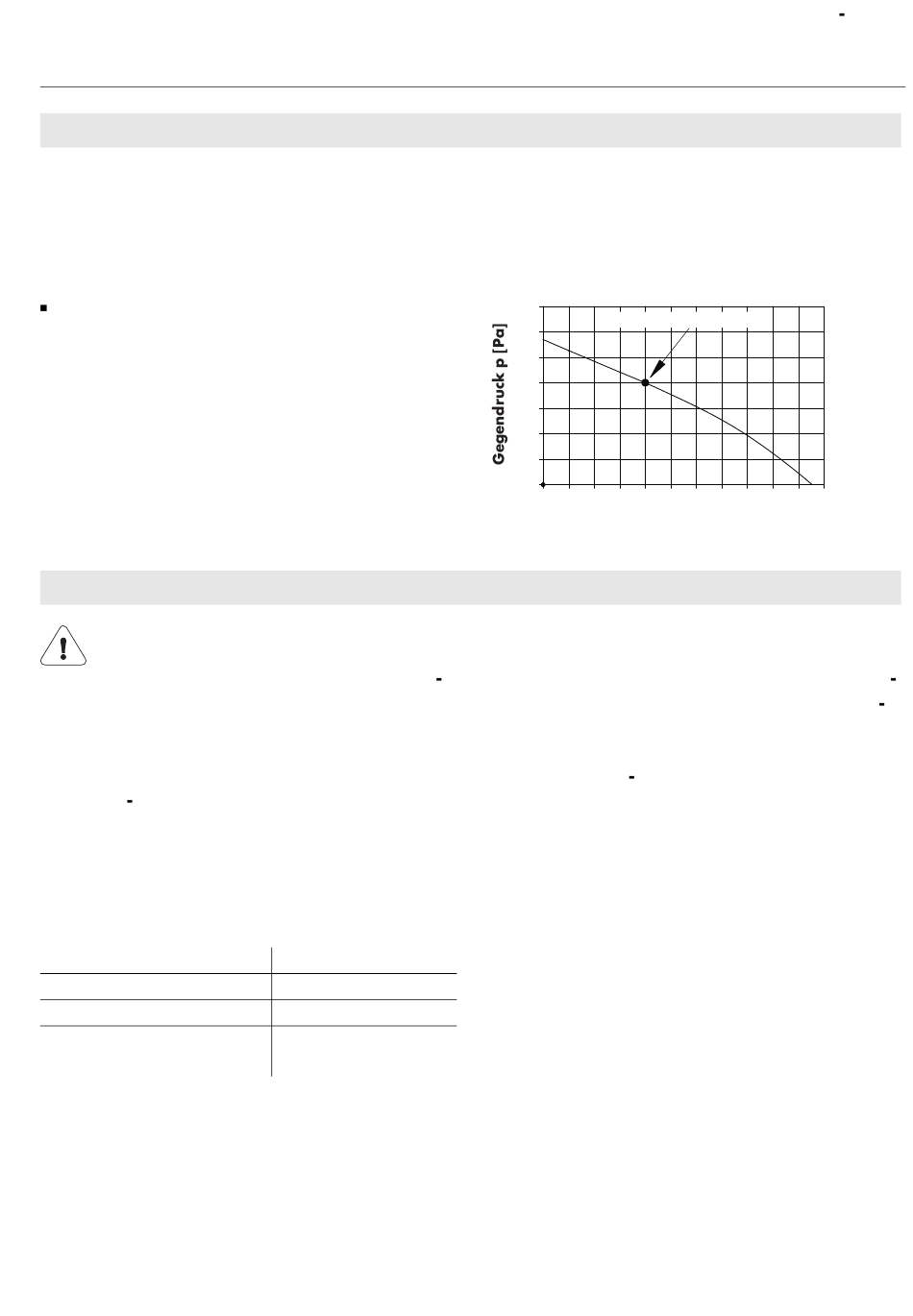

Luftleitungsdiagramm
175
Grenzwert max. 100 Pa Gegendruck
150
125
100
75
50
25
0
10
20
30
40
Fördermenge V [m³/h]
J693.53 0
7.12.04 BDR
50
60
70
80
90
100 110
1/9
