3

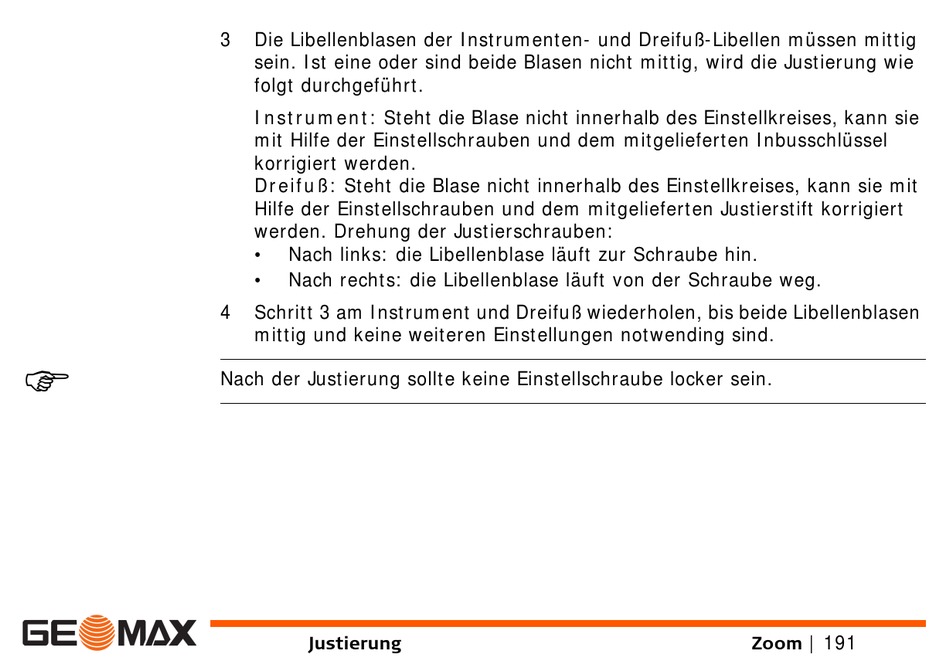

Die Libellenblasen der Instrumenten- und Dreifuß-Libellen müssen mittig
sein. Ist eine oder sind beide Blasen nicht mittig, wird die Justierung wie
folgt durchgeführt.
Instrument: Steht die Blase nicht innerhalb des Einstellkreises, kann sie
mit Hilfe der Einstellschrauben und dem mitgelieferten Inbusschlüssel
korrigiert werden.
Dreifuß: Steht die Blase nicht innerhalb des Einstellkreises, kann sie mit
Hilfe der Einstellschrauben und dem mitgelieferten Justierstift korrigiert
werden. Drehung der Justierschrauben:
•
Nach links: die Libellenblase läuft zur Schraube hin.
•
Nach rechts: die Libellenblase läuft von der Schraube weg.
4
Schritt 3 am Instrument und Dreifuß wiederholen, bis beide Libellenblasen
mittig und keine weiteren Einstellungen notwending sind.
Nach der Justierung sollte keine Einstellschraube locker sein.
Justierung
Zoom | 191
